Теплопроводность строительных материалов, учебное оборудование WL 376

Гарантия производителя
Доставка по Казахстану	Артикул: te00047

Цену уточните у менеджера

Запросить КП Консультация

Описание

Теплоизоляция при планировании зданий является подразделом строительной физики; он использует соответствующие параметры, такие как проектирование компонентов, чтобы обеспечить комфортный климат в помещениях круглый год и в то же время снизить энергопотребление. Это достигается за счет использования строительных материалов с высоким тепловым сопротивлением и низкой теплопередачей.

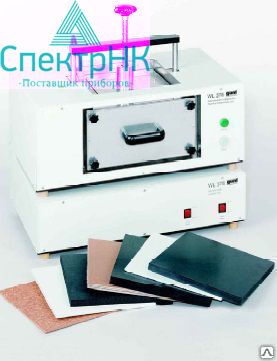

Устройство WL 376 используется для исследования различных неметаллических строительных материалов с точки зрения их теплопроводности в соответствии с DIN52612. В комплект поставки входят образцы из разных материалов: изоляционные панели из Armaflex, ДСП, PMMA (акриловое стекло), пенополистирол, полистирол-PS, полиоксиметилен-POM, пробка и штукатурка. Все образцы имеют одинаковые размеры и помещаются между нагретой пластиной и пластиной с водяным охлаждением. Зажимное устройство обеспечивает воспроизводимое контактное давление и тепловой контакт.

Плита нагревается электрическим нагревательным матом. В холодной плите температура достигается водяным охлаждением. Датчики измеряют температуру на входе и выходе охлаждающей воды и в центре обеих пластин.

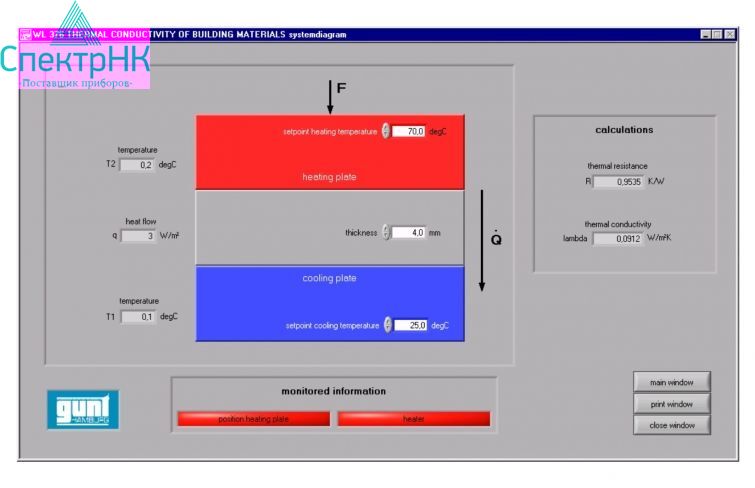

Температуры горячей плиты над образцом и холодной плиты под образцом устанавливаются с помощью прилагаемого программного обеспечения. Система контроля температуры обеспечивает постоянную температуру.

Тепловой поток между горячей плитой и холодной плитой проходит через образец и измеряется специальным датчиком теплового потока. Весь корпус, включая крышку, теплоизолирован для обеспечения постоянных условий окружающей среды.

Измеренные значения передаются непосредственно на ПК через USB, где они могут быть проанализированы с помощью прилагаемого программного обеспечения.

Цели обучения и экспериментов:

- Определение теплопроводности λ различных материалов

- Определение теплового сопротивления

- Теплопроводность λ нескольких образцов, соединенных вместе (до толщины 50 мм)

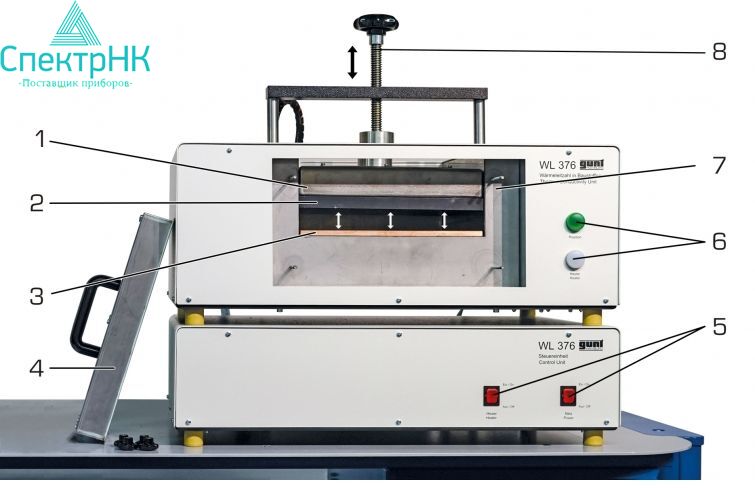

Спецификация:

[1] Определение теплопроводности λ строительных материалов

[2] Определение теплопроводности λ и теплового сопротивления в соответствии с DIN 52612

[3] Воспроизводимое контактное давление через зажимное устройство

[4] 8 образцов для испытания

[5] Нагревательный мат, в качестве нагревательного элемента "горячей" плиты

[6] Охлаждаемая плита с водяным охлаждением и датчиком определения удельного теплового потока

[7] Программный контроллер для управления температурой плит

[8] 3 датчика температуры для воды охлаждения: на входе, выходе системы, в центре пластины

[9] 2 температурных датчика для определения температуры поверхности "холодной" плиты

[10] Программное обеспечение GUNT для сбора данных через USB под Windows

Техническое описание:

- Электронагревательный мат
- мощность: 500 Вт
- макс. температура: 80°С
- Образцы
- ДхШ: 300х300мм
- толщина: до макс. 50мм

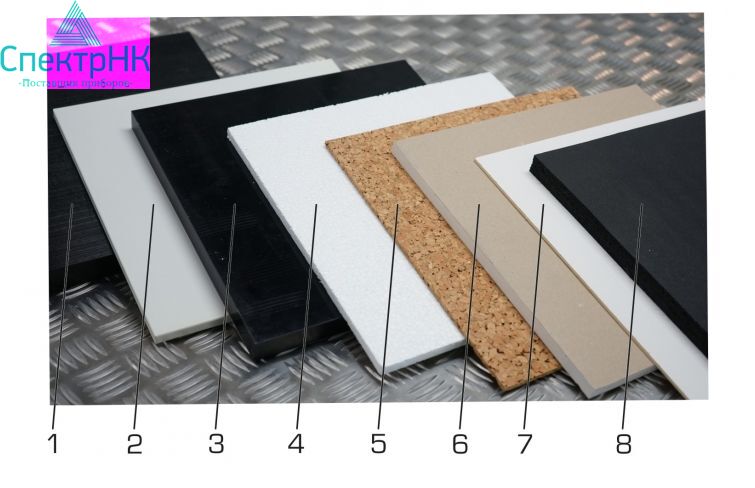

- материал: Armaflex, ДСП, РММА, пенополистирол, PS, POM, пробка, гипс

- Диапазон измерения
- температура: 3x 0… 100°C, 2x 0… 200°C
- плотность теплового потока: 0… 1533 Вт/м

- 230 В, 50 Гц, 1 фаза

Габаритные размеры и вес:

ДхШхВ: 710х440х550 мм (экспериментальная установка)

ДхШхВ: 710х440х200 мм (блок управления)

Вес (общий): приблизительно 90 кг

Требуется для работы:

Подключение воды, канализация
ПК с Windows

Комплектность поставки:

1 экспериментальная установка
1 комплект аксессуаров
1 GUNT с программным обеспечением CD + USB
1 комплект учебного материала
