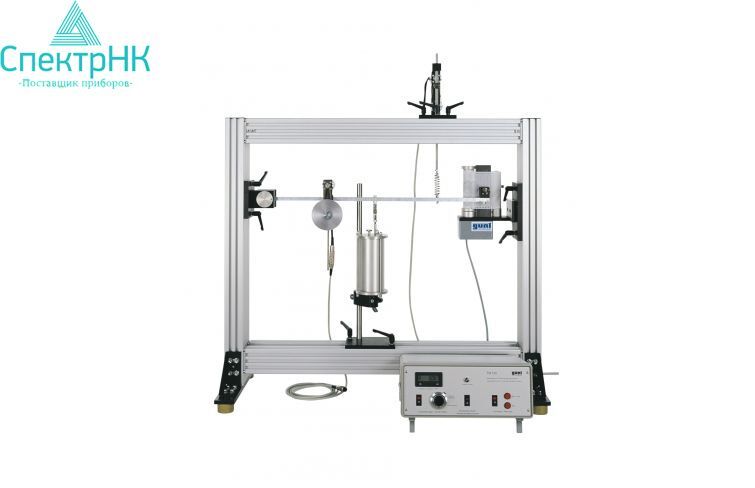

Все элементы этой установки просто надежно и быстро монтируются на опорной алюминиевой раме.

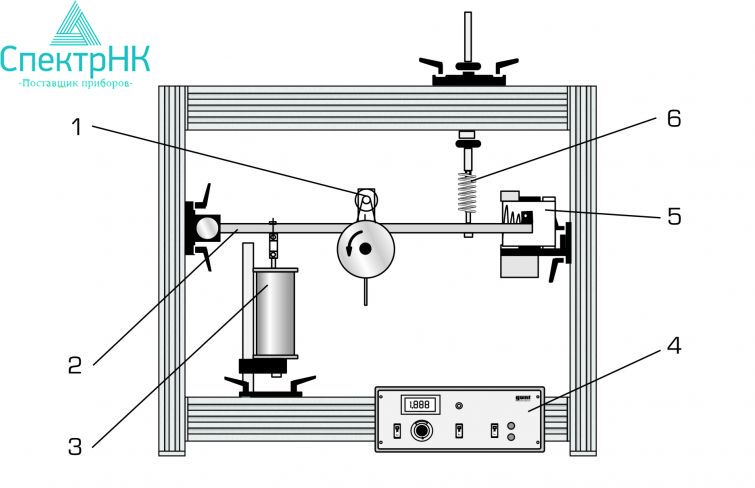

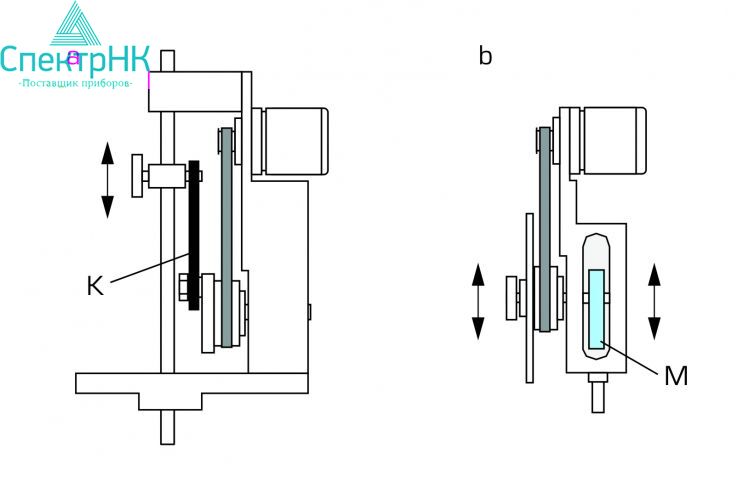

Осциллограф состоит из балки с одной стороны закрепленной на роликовом подшипнике, а с другой – подвешенной на винтовой пружине. Различные позиции для крепления пружин, возбудителей колебаний и демпфера позволяет производить широкий круг экспериментов. Любой из двух возбудителей колебаний (эксцентриковый или пружинный) контролируется электронным блоком управления, что позволяет менять частоту их колебаний. Пружинный возбудитель колебаний устанавливается на раме и соединяется с балкой одной из трех пружин, входящих в комплект поставки. Демпфер позволяет регулировать усилие затухания колебаний. Для записи колебаний используется механический барабан. В ходе экспериментов для запуска стробоскопа может использоваться контактная группа. В качестве аксессуаров доступны набор для исследования крутильных колебаний и датчик вибрации. Обработка результатов эксперимента может осуществляться программным обеспечением.
Цели обучения и экспериментов:

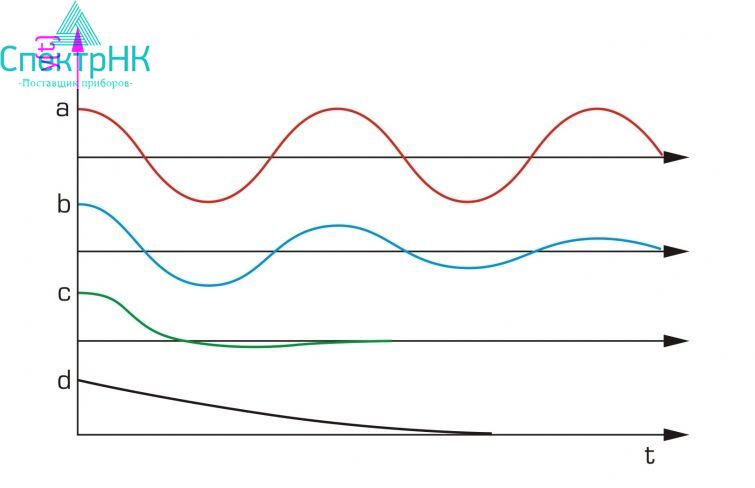

- свободные колебания
- вынужденные колебания
- затухающие колебания
- внутренние силы и смещения
- явление резонанса
- фазово-частотная характеристика
Спецификация:
[1] Основы механических вынужденных, естественных и затухающих колебаний
[2] Осциллограф в виде балки
[3] Три винтовые пружины
[4] Эксцентриковый возбудитель колебаний с электромотором весом 0,77 кг
[5] Пружинный возбудитель колебаний с электромотором.
[6] Электронный блок управления частотой возбуждения с цифровым дисплеем
[7] Масляный демпфер
[8] Электрический барабан для записи колебаний
[9] Контактная группа для запуска оборудования во время экспериментов.
[10] Система хранения для безопасного размещения элементов
Технические данные:
- Балочный осциллограф: 700х15х12 мм, вес 1,6 кг
- Винтовые пружины: 0,75 Н/мм, 1,5 Н/мм, 3 Н/мм.
- Частота возбуждения от 0 до 50 Гц, регулируется электронным блоком управления.
- Ход пружинного возбудителя: 20 мм
- Постоянная демпфера: от 5 до 15 Нс/м
- Механический регистратор колебаний: Скорость намотки ленты: 20 мм/с Ширина ленты: 100 мм
- Однофазная сеть, 230 В, 50 Гц
Габаритные размеры и вес:
ДхШхВ: 1000х420х900 мм 870х650 мм (пространство внутри рамы)
Вес: приблизительно 52 кг
Требуется для работы:
- TM 155.20 Система сбора и обработки данных (опция)
Комплектность поставки:
1 Установочная рама
1 Балочный осциллограф
3 Винтовые пружины
1 Эксцентриковый возбудитель колебаний
1 Пружинный возбудитель колебаний
1 Демпфер
1 Регистратор колебаний
1 Барабанный самописец
1 система хранения элементов установки
1 Инструкция и учебные материалы
Гарантия производителя
Доставка по Казахстану
Артикул: te00046
