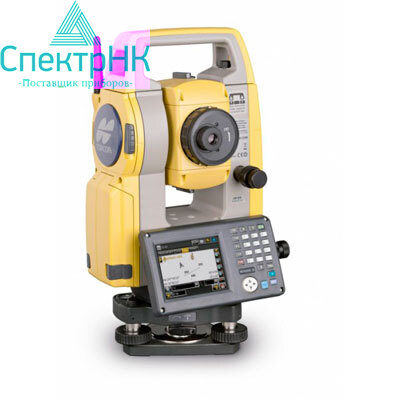

Topcon OS-105L

Описание Topcon OS-105L

Новая серия тахеометров TOPCON OS разумно сочетает в себе лучшие достижения современных технологий геодезического приборостроения и широкие возможности многофункционального программного обеспечения MAGNET Field On Board. Новый фазовый дальномер позволяет без труда выполнять измерения на значительные расстояния по призме, а также до 500 метров без отражателя за короткое время (в режиме точных измерений всего 0,9 секунд) и с высокой точностью. Для управления новыми тахеометрами TOPCON OS предусмотрены два цветных 3,5 дюймовых TFT дисплея с сенсорным вводом. Кроме того, ввод информации можно проводить с помощью полной алфавитно-цифровой клавиатуры. Выполнять измерения можно с помощью клавиши, расположенной на боковой панели инструмента. Наличие такой клавиши позволяет проводить измерения, визуально контролируя точность наведение на цель. Новый Li-Ion аккумулятор BDC70 способен обеспечить работу нового тахеометра в течение продолжительного времени (до 20 часов). Связь с устройствами и обмен данными предусмотрен через кабельное соединение (RS232 и miniUSB) и беспроводный модуль Bluetooth. Этот модуль также может быть использован для дистанционного управления инструментом. Для обмена данными и хранения файлов, в дополнение к внутренней памяти, в TOPCON OS используется USB flash диск. При создании новой серии тахеометров TOPCON особое внимание было уделено программному обеспечению для удобства управления и комфортной работы. Продуманное и логичное новое программное обеспечение MAGNET Field On Board содержит большое количество разнообразных вычислительных программ. MAGNET Field On Board способен выполнять сложные расчеты, необходимые при производстве геодезических работ, а большое количество используемых форматов позволяет использовать полученные данные в специализированных программных пакетах. Кроме того, в MAGNET Field On Board предусмотрена работа с цифровыми моделями, в том числе вынос в натуру простым выбором необходимых элементов прямо с экрана.

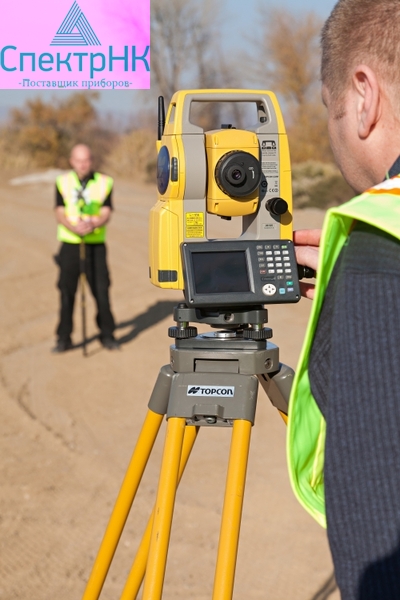

Современная серия тахеометров TOPCON OS способна стать незаменимым помощником в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и в других приложениях.

• Высокий класс защиты IP65 гарантирует работоспособность тахеометра в условиях повышенной влажности и сильной запыленности
• Приборы адаптированы для работы в условиях низких температур (до -35ºС)
• Низкое энергопотребление. Время работы от одного Li-Ion аккумулятора 20 часов в режиме измерения расстояний каждые 30 секунд (аккумуляторы можно приобрести в магазинах бытовой электроники)
• Уверенные измерения без отражателя до 500 метров на различные поверхности
• Высокая точность измерения расстояний (2 мм + 2 ppm на призму, 3 мм + 2 ppm без отражателя)
• Минимальное измеряемое расстояние 30 см
• Время измерения расстояний 0,9 секунды
• Безотражательный дальномер позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
• Двухосевой компенсатор с диапазоном работы ± 6’
• Клавиша запуска измерений на боковой панели
• Клавиша быстрого перехода в режим настроек на клавиатуре
• Переключение режима работы «без отражателя» - «призма» - «пленка» с помощью одной кнопки

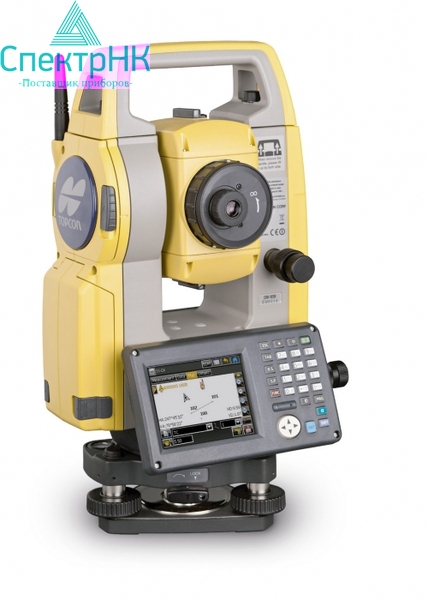

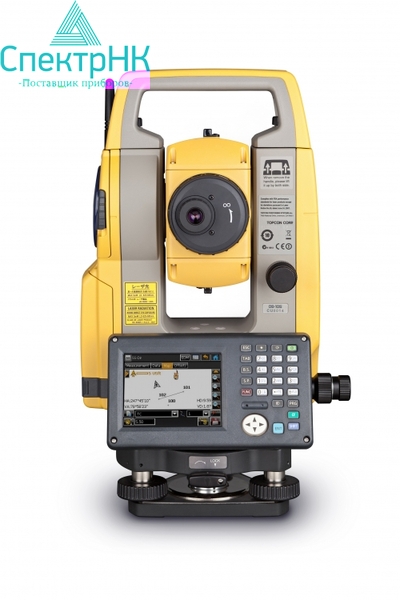

• Цветные 3,5 дюймовые TFT QVGA дисплеи (OS-105L один), сенсорный ввод
• Подсветка сетки нитей, дисплея и клавиатуры для работы в сумерках
• Память: внутренняя (500 Мб) + внешняя (USB flash диск)

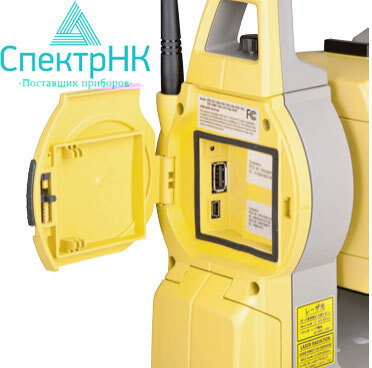

• Порты USB A и miniUSB для расширения памяти и передачи данных
• Створоуказатель для быстрого выноса точек (во всех моделях)
• Лазерный центрир (дополнительная опция)
• Технология Longlink и встраиваемый модуль Bluetooth позволяют подключить внешний контроллер и управлять процессом сбора данных на удалении до 300 м. от прибора (указана дальность действия модуля, установленного в тахеометре. Дальность работы также зависит от модуля Bluetooth, установленного в контроллере управления)
• Многофункциональное программное обеспечение MAGNET Field On Board
• Поддержка форматов SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation
• Простой экспорт в AutoCAD, загрузка чертежей в тахеометр
• Все приборы изготавливаются только в Японии

Возможности и особенности программного обеспечения MAGNET Field on Board

• работа с проектами (создание, удаление, настройка);
• импорт, экспорт данных различных форматов определение координат;
• обратная засечка;
• проектирование трассы, поперечников;
• измерение недоступного расстояния, превышения;
• обмер рулеткой;
• измерения со смещениями;
• вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
• расчетный модуль COGO;
• обратная задача;
• точка в направление;
• пересечение;
• инженерный калькулятор;
• расчет кривых;
• вычисление и подбор площади;
• расчет угла между тремя точками;
• расчет координат точек по смещению линии, кривой, трассы;
• расчет координат точек хода при вводе данных вручную;
• преобразование координат методом разворота относительно базовой точки;
• смещение системы координат по азимуту, расстоянию, высоте или координатам точек;
• преобразование координат по масштабу относительно базовой точки;
• плановые преобразования системы координат по соответствующим точкам;
• вычисление объема по разностям ЦМР
• отображение результатов измерений или расчетов на миникарте;
• рисовка простейших элементов в процессе работы.

Программное обеспечение

• MAGNET Field On-Board + Basic режим (определение координат);
• Обратная засечка;
• Проектирование трассы, поперечников;
• Измерение недоступного расстояния, превышения;
• Обмер рулеткой;
• Измерения со смещениями;
• Вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
• Координатная геометрия;
• Уравнивание хода;
• Загрузка и работа с ЦМР и ЦММ;
• Отображение результатов измерений или расчетов на миникарте;
• Рисовка простейших элементов в процессе работы.)

Комплект поставки Topcon OS-105L

1. Электронный тахеометр на трегере
2. Li-Ion аккумулятор BDC70
3. Зарядное устройство CDC68
4. USB flash диск
5. Крышка объектива
6. Бленда
7. Юстировочные инструменты
8. Руководство пользователя на русском языке
9. Футляр
10. Плечевые ремни
11. Свидетельство о поверке

Технические характеристики
