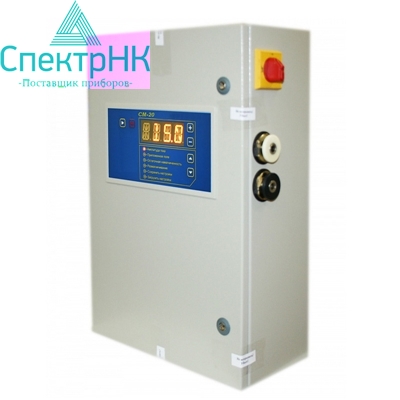

Сверхмощное импульсное намагничивающее устройство с током до 20 кА СМ-20

Сверхмощное импульсное намагничивающее устройство с током до 20 кА СМ-20

Для выявления всех возможных поверхностных и подповерхностных дефектов используется магнитопорошковый дефектоскоп СМ-20. Достоинством данной модели является то, что она позволяет контролировать даже самые крупные объекты. При работе с СМ-20 имеется возможность автоматически установить значение тока, при этом заданные параметры выбранного режима намагничивания будут сохранены в памяти устройства. При массе дефектоскопа 40 кг максимальное значение силы тока может составлять 20 кА. Прибор активно используется для проведения контроля в цехах.

Области применения намагничивающего устройства: представленная модель дефектоскопа может быть использована для проведения дефектоскопии в цехах. СМ-20 позволяет выявлять широкий спектр дефектов, расположенных как на поверхности, так и в подповерхностных слоях контролируемого изделия.

Отличительные особенности СМ-20:

• возможность регулировки тока намагничивания до 20кА при массе импульсного блока всего 40 кг;
• возможность измерения установленного тока;
• наличие памяти, позволяющей запомнить настройки;
• питания от сети (220В) с потреблением всего 3кВА;
• возможность автоматического размагничивания;
• 3 года гарантии.

Комплект поставки

• Намагничивающее устройство СМ-20;
• намагничивающий кабель (16кв.мм.);
• пользовательское руководство;
• свидетельство о калибровке;
• упаковка.

Дополнительные принадлежности:

• кабели различной длины и сечения;
• электроконтакты для циркулярного намагничивания;
• расходные материалы.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Для контроля изделий из ферромагнитных материалов применяется намагничивающее устройство СМ-20. Используется оно в магнитопорошковой дефектоскопии изделий и деталей, применяемых в железнодорожной и авиационной сферах в целях выявления их поверхностных и предповерхностных дефектов. Является стационарным устройством, созданным для работы в условиях цехов, депо или ангаров.

Намагничивающее устройство СМ-20 позволяет работать с объектами разной конфигурации и размеров, так как процесс контроля осуществляется посредством гибких проводов различного сечения, которые можно как прикладывать непосредственно к поверхности тестируемого изделия, так и скручивать их вокруг него, образуя таким образом соленоид разной геометрии для создания внутри него продольного магнитного поля. Также возможно проведение исследований с помощью питаемых импульсным током электроконтаков. Кроме того, кабели для намагничивания позволяют создавать магнитное поле внутри отверстий или пазов различной формы. Устройство формирует импульсное магнитное поле в исследуемом объекте, который затем покрывают специальной эмульсией, содержащей магнитные частицы, которые распределяются по поверхности изделия, создавая контур внутренних нарушений структуры. По завершении исследования объект размагничивают при помощи штатного намагничивающего устройства с переменной полярностью.

Результаты тестирования фиксируют путем наложения липкой ленты на место локализации выявленного дефекта или фотографирования. Работой магнитов управляет микропроцессор: в момент включения зарядный преобразователь намагничивающего устройства СМ-20 заряжает блок конденсаторов, которые разряжаются в петлю намагничивания через импульсный блок тиристоров, также управляемый микропроцессором посредством формирователя импульсов.

Технические характеристики
