Стандартный калибровочный образец №2 (V2) по форме и размерам удобен для использования при непосредственном ультразвуковом контроле, удобен при транспортировке, т.к. имеет малые габариты, вес и поэтому всегда может находиться у дефектоскописта. Однако имеет ограниченную область применения, в частности, он не предназначен для полной проверки настройки ультразвуковых дефектоскопов.

По сравнению со стандартным калибровочным образцом №1 (V1) диапазон использования образца №2 (V2) меньше и ограничивается применением с использованием малогабаритных и миниатюрных преобразователей.

Калибровочный образец №2 (V2; K2) предназначен для:

• настройки длительности развертки (диапазона контроля) при работе с прямым ПЭП;
• настройки длительности развертки при работе с наклонным ПЭП;
• определения точки «0» выхода ультразвуковых колебаний и стрелы наклонного ПЭП;
• определения угла ввода наклонного ПЭП;
• настройка чувствительности дефектоскопа с прямым ПЭП;
• настройки чувствительности дефектоскопа при работе с наклонным ПЭП.

Дополнительно

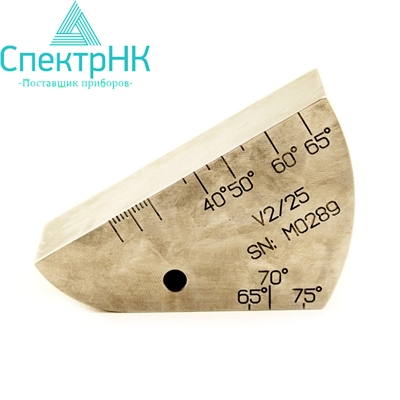

Для настройки и калибровки дефектоскопов применяют стандартный образец V2. Это изделие представляет собой стальной брусок определенной формы с нанесенной на одну из сторон градуировочной шкалой и встроенным отражателем. Сфера его применения несколько уже, чем у аналогичных образцов: из-за его компактных размеров он может быть использован только с малогабаритными преобразователями. Однако это позволяет применять образец в полевых условиях, а также легко транспортировать благодаря небольшому весу, что может облегчить работу дефектоскописта, если ее необходимо выполнять на разных объектах в течение ограниченного временного промежутка.

Образец V2 не предназначен для проведения полной комплексной настройки и обследования ультразвукового дефектоскопа, но при этом отлично подходит для решения узкого спектра задач. С его помощью возможно проведение таких настроек средства контроля при работе с прямыми и наклонными преобразователями, как длительность развертки, точка выхода ультразвуковой волны и стрелы ПЭП и угол его ввода, условная или предельная чувствительность прибора и некоторые другие. Периодическое проведение процедуры настройки дефектоскопа необходимо, так как преломляющая призма наклонного преобразователя в процессе эксплуатации истирается. Это является причиной изменения угла ввода и задержки сигнала в призме. Чтобы избежать неточностей в работе средства контроля, неизбежно возникающих по этой причине, и проводится калибровка устройства с помощью стандартных образцов.

Изделие внесено в ГосРеестр средств измерений и нуждается в поверке, удостоверенной аккредитованной организацией. Образец V2 обычно поставляется уже со свидетельством о поверке, а периодичность ее дальнейшего проведения устанавливается нормативными документами.
