Стандартный образец СО-3Р

Стандартный образец СО-3Р

Стандартный образец СО-3Р применяют при контроле ультразвуковым дефектоскопом для определения:

• угла ввода ультразвуковых колебаний;
• ширины основного лепестка диаграммы направленности наклонного преобразователя;
• импульсного коэффициента преобразования при контроле рельсового или близкого к нему по акустическим свойствам металла;
• стрелы преобразователя.

По своему конструктивному исполнению и функциональному назначению стандартный образец СО-3Р как бы объединяет в себе образцы СО-2 и СО-3.







Комплект поставки

• Образец СО-3Р
• Паспорт
• Свидетельство о поверке

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

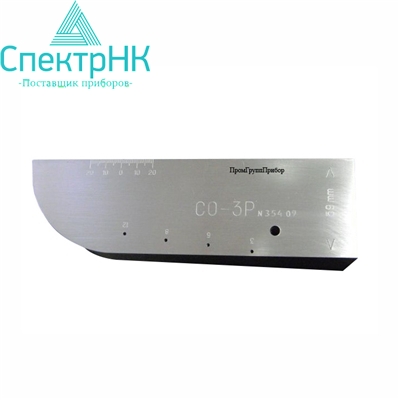

Для настройки ультразвуковых средств контроля применяют стандартный образец СО-3Р. Представляет собой стальной брусок прямоугольной формы, с одной стороны имеющий закругленный угол, с нанесенной на одну из сторон шкалой. С ее помощью определяют различные параметры работы дефектоскопа. Образец объединяет в себе свойства двух других аналогичных стандартных образцов (СО-2 и СО-3), также предназначенных для настройки и выявления нарушений функционала ультразвуковых дефектоскопов.

Стандартный образец СО-3Р помогает определить такие параметры УЗД, как угол ввода ультразвука, коэффициент преобразования, стрела и ширина диаграммы преобразователя. Требования к материалу, из которого изготавливается образец, а также к его геометрическим и другим характеристикам определены ГОСТ 14637, 14782. Согласно этим нормативным документам, скорость ультразвука в металле образца должна составлять примерно 6000 м/с, а вес - 3100 граммов. Шкала на боковой поверхности образца, обозначающая угол ввода луча, включает в себя значения от 0° до 70°. Аналогично со стандартным образцом СО-2 ее нанесение соответствует формуле l=Htg?, в которой l – это значение расстояния от нуля до соответствующей искомой величины метки, H – глубина залегания искусственного отражателя, а ? – угол ввода луча ультразвука.

В настоящее время между метрологами и дефектоскопистами не утихают жаркие споры о том, стоит ли относить стандартные образцы к средствам измерений или нет. С одной стороны, это утвержденные нормативными актами на государственном уровне изделия, которые нуждаются в поверке. С другой, стандартный образец СО-3Р позволяет определить только геометрические параметры, а не свойства вещества, из которого он изготовлен. Тем не менее, применять его без свидетельства о поверке, обычно входящего в комплект поставки изделия, нельзя.
