Стандартный образец СО-3 предназначен для:

• определения точки выхода 0 ультразвукового луча. Для этого наклонный ПЭП устанавливают над центральной риской «0»  и небольшим перемещением находят положение, соответствующее максимальному эхо-сигналу. Точка выхода расположена точно над центральной риской образца;
• определения стрелы «n» преобразователя в миллиметрах. Данный параметр определяется как расстояние от точки выхода ультразвукового луча до торца ПЭП в направлении прозвучивания (измеряется по боковой шкале, отградуированной в миллиметрах);
• определение чувствительности для наклонного ПЭП;
• настройки глубиномера для наклонного ПЭП.

Допускается применение стандартного образца СО-3 для определения времени распространения ультразвуковых колебаний в призме преобразователя.

Все указанные операции выполняют в положении наклонного ПЭП, когда точка выхода УЗК совпадает с центром «0» образца.



Комплект поставки

• Образец СО-3,
• паспорт,
• свидетельство о поверке.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

В целях настройки ультразвуковых средств контроля применяется стандартный образец СО-3. При помощи этого эталона устанавливают время распространения колебаний ультразвука в преобразователе дефектоскопа, определяют степень его чувствительности, настраивают глубиномер и другие параметры и функции средств ультразвукового контроля.

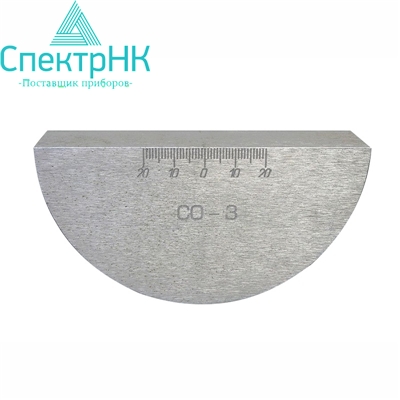

Стандартный образец СО-3 представляет собой полусферу, отлитую из стали, обладающей структурой мелкой зернистости. Свойства образца и материалов, из которого его изготавливают, регламентированы ГОСТ 1050, 14782 и 14637, ТУ 25-06.1847-78. Среди них такие характеристики как скорость распространения ультразвука, вес изделия и другие. Точное соблюдение всех этих требований при производстве образца обеспечивает соответствующую настройку средств контроля и, как следствие, максимальную достоверность результатов, полученных с их помощью при ультразвуковом контроле. Так как с помощью таких образцов настраиваются средства измерения, они нуждаются в поверке. Ее проведение удостоверяется соответствующим свидетельством, которое поставляется вместе с образцом.

С помощью образца можно выявить такие параметры работы ультразвукового дефектоскопа как точка выхода луча преобразователя и ультразвуковой стрелы, время, необходимое для распространения ультразвуковых волн в призме его преобразователя. Для этого на изделие нанесены специальные обозначения, являющиеся показателями соответствующих характеристик. Стандартный образец СО-3 также может быть снабжен искусственными отражателями, имитирующими дефекты изделий, для поиска которых и используется дефектоскоп. Настроить чувствительность устройства к таким дефектам можно при условии, когда заранее известны их точные параметры.
