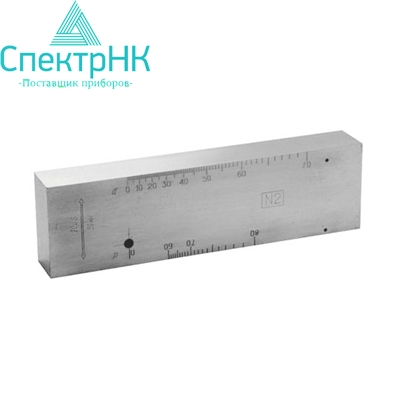

Стандартный образец СО-2

- условной чувствительности;
- мертвой зоны;
- погрешности глубиномера;
- угла ввода луча;
- ширины основного лепестка диаграммы направленности;
- импульсного коэффициента преобразования;
- предельной чувствительности.

Комплект поставки

• Образец СО-2,
• паспорт,
• свидетельство о поверке.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Для настройки ультразвуковых дефектоскопов применяют стандартный образец СО-2. Представляет собой стальной брусок с двумя зарубками, имеющими размер, аналогичный максимально допустимому размеру дефектов изделий, которые подвергаются проверке прибором для ультразвукового контроля. Расположены они с двух сторон так, чтобы с любой из них можно было проверить наличие ультразвукового сигнала, отражающегося от стенки образца или проходящего напрямую к искусственному дефекту. Кроме того, на образец нанесена разметка, в соответствии с которой можно проводить настройку таких параметров дефектоскопа, как угол ввода.

Стандартный образец СО-2 помогает определить и настроить следующие функции ультразвукового средства измерений: его условную или предельную чувствительность, степень погрешности показаний прибора, коэффициента преобразования, мертвой зоны, угла падения луча. Требования к изделию регламентированы ГОСТ 14637 (материал изготовления: марка стали, зернистость и другие параметры) и ГОСТ 14782 (габариты, вес). Также нормативными документами устанавливается скорость распространения ультразвуковых волн в образце: она должна составлять не менее 5900 м/с.

Так как образец применяется для тонкой настройки точных приборов, он сам причисляется к средствам измерений, поэтому использовать его можно только после поверки в метрологической службе, которая удостоверяется соответствующим свидетельством. Обычно это делается непосредственно перед продажей, и такое свидетельство входит в комплект поставки стандартного образца СО-2. Шкала на боковой части образца для определения угла ввода луча наносится по формуле l=Htg?. l в ней обозначает длину от нуля до метки, соответствующей искомой величине, H – глубину, на которой расположен искусственный отражатель (отверстие), ? – значение угла ввода.
