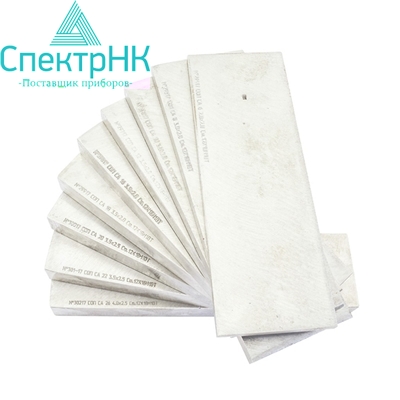

Стандартный образец предприятия (образец СОП) плоский

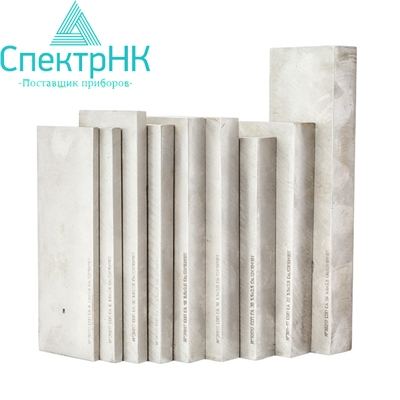

Стандартный образец предприятия (образец СОП) плоский

Стандартные образцы предприятия СОП поставляются со свидетельствами о метрологической аттестации.

Назначение стандартного образца предприятия СОП

Стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных изделий большого диаметра.

Отличительные особенности образцов СОП

Плоский стандартный образец СОП в основном изготавливается с 1 или 2 зарубками. Существует возможность изготовления до 4-х зарубок на стандартном образце, по 4-м нормативным руководящим документам.

Геометрические размеры образцов СОП (толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля.

Возможно изготовление стандартных образцов предприятия СОП из материалов заказчика, аналогичных материалам контролируемых изделий.

Комплект поставки

• Стандартный образец предприятия
• Свидетельство об аттестации

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Стандартные образцы предприятия изготавливаются в соответствии с ГОСТ 14782-86 "Контроль неразрушающий. Соединения сварные. Методы ультразвуковые." по следующим нормативным документам:

- РД 34.17.302-97(ОП-501, ЦД-97) "Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения." Образец СОП ОП-501, СОП ЦД-97

- РД РОСЭК-001-96 "Машины грузоподъемные. Конструкции металлические. Контроль ультразвуковой. Основные положения." Образец СОП РОСЭК

- СТО 00220256-005-2005 "Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля."

- СНиП 3.05.03-85 (2000) "Тепловые сети." Образец СО СНиП

- ВСН 012-88 "Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть1." Образец СОП ВСН

- ПБ 03-585-03 "Правила устройства и безопасной эксплуатации технологических трубопроводов." Образец СОП ПБ

- КТН 046-1-05 "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов." Образец СОП КТН

- СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов." Образец СОП СТО Газпром

- РДИ 38.18.016-94 "Инструкция по УЗК сварных соединений технологического оборудования."

- РД "АК Транснефть"-2006 "Ультразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров." Образец СОП АК Транснефть

- РД-19.100.00-КТН-001-10 (взамен 046,с 2010 года) "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов."

- ОСТ-32-100-87 "Ультразвуковой контроль швов сварных соединений мостов, локомотивов и вагонов." Образец СОП ОСТ

- СНиП 3.03.01-87 "Несущие и ограждающие конструкции."

- ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением."

- РД 153-34.1-003-01 (РТМ-1С) «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования». Образец СОП РТМ-1С

Дополнительно

В процессе настройки ультразвуковых дефектоскопов применяют СОП плоский - стандартный образец предприятия, объединяющий в себе основные физические свойства исследуемых материалов. Их используют для выставления правильных значений длительности развертки во время работы средств контроля, а также их чувствительности.

СОП плоский может быть изготовлен в соответствии с потребностями заказчика и оснащен от одной до четырех зарубок в зависимости от необходимости того или иного вида настройки аппаратов для контроля. В любом случае технические требования к геометрии и физическим свойствам, материалам, а также технология изготовления образца регламентированы соответствующими отраслевыми нормативными документами. Для каждого вида образцов разработана собственная документация, соответствие требованиям которой подтверждается свидетельством о метрологической аттестации, в подавляющем большинстве случаев входящим в комплект поставки изделия.

Так как плоский образец применяется для настройки устройств, с помощью которых преимущественно осуществляют контроль труб большого диаметра, заказчику предоставляется возможность изготовить СОП из собственного материала для того чтобы провести наиболее точные настройки и получить в результате самые точные данные. Кроме аттестации образцы нуждаются также и в калибровке, которая также должна быть документально подтверждена. СОП плоский изготавливают в соответствии с ГОСТ 14782-86, которым установлено, что он должен воспроизводить геометрические, акустические характеристики исследуемых изделий, а также физические свойства материалов, такие как шероховатость и другие. Кроме того, для имитации дефектов в образцы на разной глубине вставляют искусственные отражатели.
