Стандартный образец для ЦД
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s02628Цену уточните у менеджера

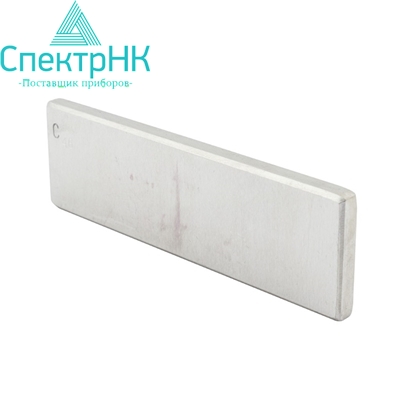

Стандартный образец для ЦД
Контрольные образцы для капиллярной дефектоскопии предназначены для определения качества дефектоскопических материалов и технологии капиллярного контроля по соответствующему классу чувствительности. Образцы по КД соответствуют требованиям ГОСТ 18442-80 и унифицированной методики ПНАЭГ-7-018-89.
Технические характеристики образцов:
- Размер – 100х30х4-5 мм
- Материал – сталь 40х13
Примерный ресурс использования образцов:
- При использовании люминесцентных материалов – 100 раз
- При использовании цветных материалов - 50 раз
Образцы по КД имеют искусственную, одиночную, тупиковую трещину с шириной раскрытия в соответствии с заданным классом чувствительности.

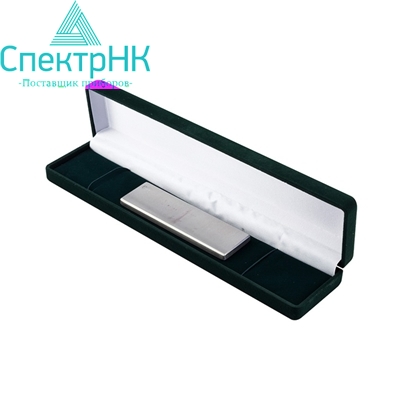

Комплект поставки
Поставляется в комплекте с метрологической аттестацией.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики
| Класс чувствительности | Размеры трещины, мкм | |
| Длина трещины | Ширина раскрытия | |
| I | не менее 3 | менее 1 |
| II | не менее 3 | от 1 до 10 |
| III | не менее 3 | от 10 до 100 |
| IV | не менее 3 | от 100 до 500 |
Контрольный образец по КД должен храниться в сухом месте с влажностью воздуха не более 80% и температурой 20±10°С. В помещении не должно быть паров агрессивных веществ, вызывающих коррозию металлических поверхностей.
После проведения контроля, образец необходимо очистить одним из следующих способов:
- На контролируемую поверхность образца нанести слой проявителя, затем просушить на воздухе и выдержать не менее 30 минут после высыхания.
- Опустить в растворитель (ацетон, бензин, спирт) с выдержкой не менее 5-6 часов.
- Погрузить в растворитель (ацетон, бензин, спирт) с использованием ультразвуковой ванны, с выдержкой не менее 60 мин.
После очистки образец для капиллярной дефектоскопии необходимо прогреть в сушильном шкафу при температуре 100-120° с выдержкой 15-30 минут. Во избежание затирания проявителя в дефект, не допускается протирка контрольного образца влажной салфеткой. Каждый образец снабжен паспортом и сертификатом о калибровке, содержащими фотографию трещины, ее параметры, режимы контроля и инструкцию по эксплуатации.
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
