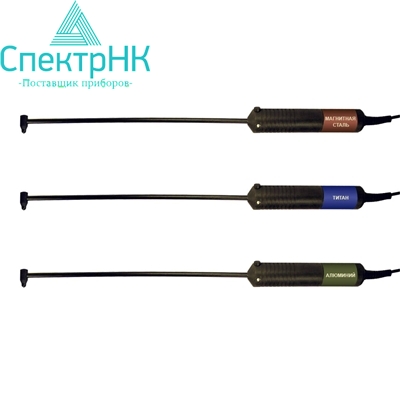

Стандартные преобразователи ПФ-Г1-4-Fe, ПФ-Г1-4-Al, ПФ-Г1-4-Ti

Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.

Чувствительный элемент закреплен на длинной (250 мм) трубке. Это позволяет производить контроль труднодоступных участков, деталей механизмов. Трубка (диаметр 4 мм) допускает однократное изгибание.

Комплект поставки

Преобразователь;
паспорт;
упаковка;
запасной защитный колпачок — 4 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF

ПX Тип преобразователя	ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный.
YY Назначение преобразователя	ОН – Общего Назначения; Г1 – Г-образный с удлиненной трубкой; Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3; ПР – проходной; ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)	Э – чувствительный элемент Экранированный.
FF Вариант исполнения преобразователя в серии	Fe – ферромагнитные стали и чугуны; Al – алюминиевые и другие сплавы ? = 8 ? 24 МСм/м; Ti – титановые сплавы и неферромагнитные стали ? = 0,4 ? 2,5 МСм/м; Cu – медные сплавы ? = 45 ? 59 МСм/м.

Технические характеристики

Тип	Материал контролируемых изделий	Диаметр зоны контроля, мм	Диапазон измерения глубины трещины, мм	Порог чувстви- тельности, трещина глубиной, мм	Контрольные образцы
					Основной*	Дополните-льные
ПФ-ОН-4-Fe	Стали ферро-магнитные	4	0,2?1²⁾	0,05	СО-210.01 (Fe)	СО-210.10 (SS-FM), СО-210.11 (Fe), ОСО-ВД-В3 (Fe)
ПФ-Г1-4-Fe¹⁾
ПФ-Г2-4-Fe¹⁾
ПФ-С2-4-Fe¹⁾
ПФ-ОН-4-Al	Алюминиевые и другие сплавы ? = 8?27 МСм/м	4	0,2?1²⁾	0,05	СО-210.02 (Al)	СО-210.04 (Brass), СО-210.05 (Al-Hc), ОСО-ВД-В1 (Al), ОСО-ВД-В4, ОСО-ВД-В5
ПФ-Г1-4-Al¹⁾
ПФ-Г2-4-Al¹⁾
ПФ-С2-4-Al¹⁾
ПФ-ОН-4-Ti	Титановые сплавы, неферромаг-нитные стали ? = 0,4?2,5 МСм/м	4	0,2?1²⁾	0,1	СО-210.03 (Ti)	СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09(SS-NFM), ОСО-ВД-В2 (Ti)
ПФ-Г1-4-Ti¹⁾
ПФ-Г2-4-Ti¹⁾
ПФ-С2-4-Ti¹⁾
ПФ-ОН-14-Fe	Стали ферромаг-нитные	14	0,5?2³⁾	0,1	СО-211.01 (Fe)⁴⁾	СО-211.10 (SS-FM), СО-211.11(Fe), СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС)
ПФ-ОН-38-Fe		38	0,5?5³⁾	0,2	СО-212.01 (Fe)	СО-212.10 (SS-FM), СО-212.11 (Fe)
ПФ-ОН-38-Al	Алюминиевые и другие сплавы ? = 8?27 МСм/м			0,5	СО-212.02 (Al)

* Образец, на котором производится поверка преобразователя.
¹⁾ – наличие кнопки «НОЛЬ» на корпусе преобразователя.
²⁾ – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
³⁾ – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
⁴⁾ – допускается использовать образец СО-212.01 (Fe).
