Стандартные наклонные совмещенные ультразвуковые преобразователи П121
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s03405Цену уточните у менеджера

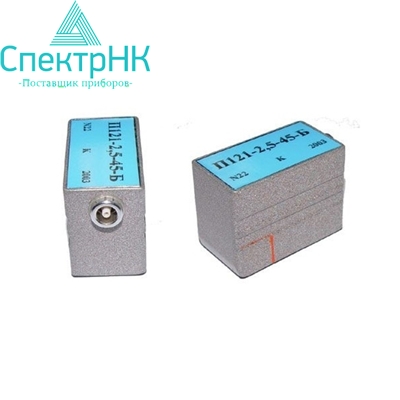

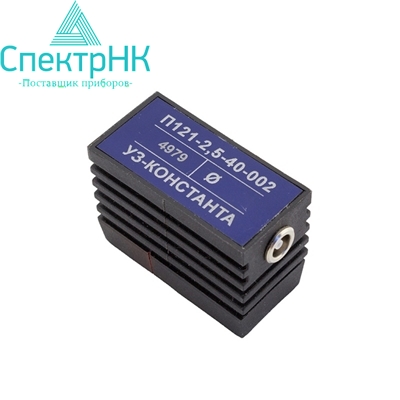

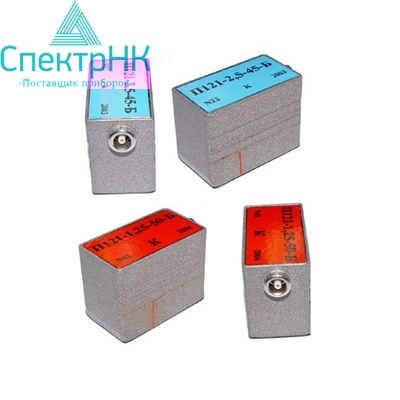

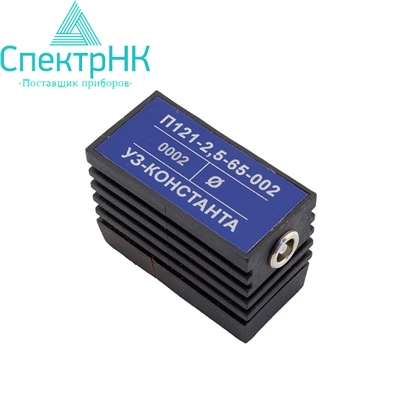

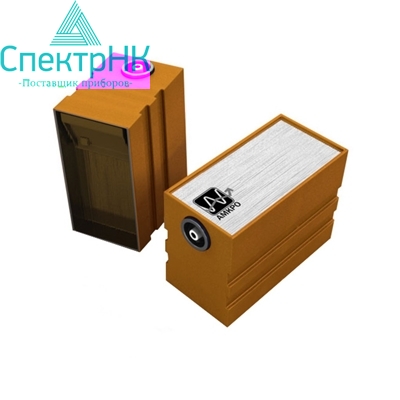

Стандартные наклонные совмещенные ультразвуковые преобразователи П121
Наклонные совмещенные ультразвуковые преобразователи П121 предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов различной ориентации (трещин, неметаллических включений, пор, непроваров, рисок, царапин, поверхностных трещин и т.п.) в соответствии с ГОСТ 14782, 23858, 24507, 26126, 21120, 50599 и др., а также различными отраслевыми руководящими документами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96, РД 34.17.302-97 и др.
Отличительными особенностями преобразователей являются малые габариты, малая стрела, высокое соотношение сигнал/шум в зоне контроля, высокая износостойкость и прочность.

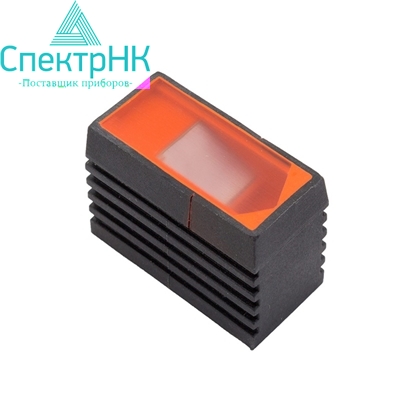

Преобразователи поставляются с разъемом Lemo0, со встроенными согласующим элементом и призмами из плексигласа или полиимида.
Отличительные особенности стандартных наклонных совмещенных преобразователей П121:

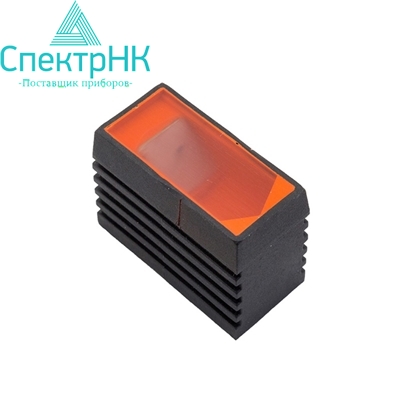

- призма из оргстекла или полиимида (с повышенной стойкостью к износу и агрессивным средам);
- оптимальная чувствительность и разрешающая способность;
- малые габариты;
- разъемы Lemo0;
- прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса.
Комплект поставки
- Преобразователь П121
- Паспорт
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики
Тип преобразователя | f, МГц | Угол ввода, град. | Стрела, мм | Размер пьезоэле-мента, мм | Размер контактной поверхности, мм | Габариты (HxSxL), мм | |
оргстекло | полиимид | ||||||
Преобразователь П121-2,5-40 | Преобразователь П121-2,5-40-П | 2,5 | 40 | 6 | 8х11 | 16х20 | 20х18х24 |
Преобразователь П121-2,5-45 | Преобразователь П121-2,5-45-П | 45 | 7 | ||||

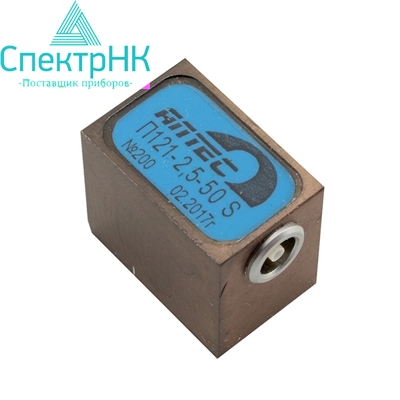

Преобразователь П121-2,5-50 | Преобразователь П121-2,5-50-П | 50 | 8 | ||||

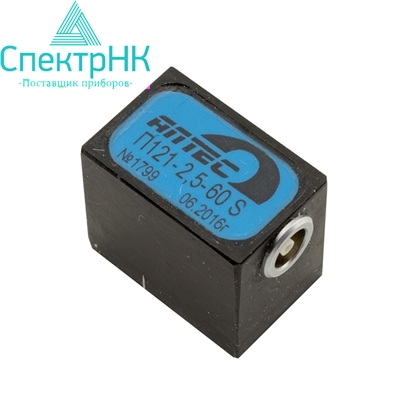

Преобразователь П121-2,5-60 |
| 60 | 9 | ||||

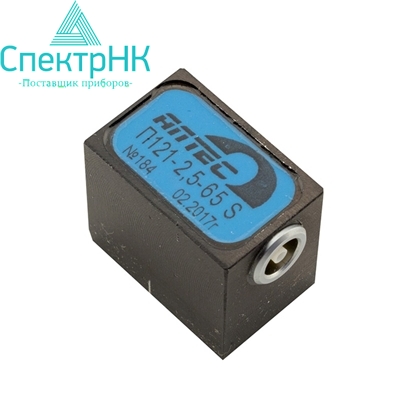

Преобразователь П121-2,5-65 | Преобразователь П121-2,5-65-П | 65 | 10 | ||||
Преобразователь П121-2,5-70 | Преобразователь П121-2,5-70-П | 70 | 10 | ||||
Преобразователь П121-2,5-74 |
| 75 | 13 | ||||
Преобразователь П121-2,5-90 | Преобразователь П121-2,5-90-П | 90 | - | ||||
Преобразователь П121-5-40 | Преобразователь П121-5-40-П | 5 | 40 | 5 | 5х10 | 16х20 | 18х18х23 |
Преобразователь П121-5-45 | Преобразователь П121-5-45-П | 45 | 5 | ||||
Преобразователь П121-5-50 | Преобразователь П121-5-50-П | 50 | 5 | ||||
Преобразователь П121-5-65 | Преобразователь П121-5-65-П | 65 | 7 | ||||
Преобразователь П121-5-70 | Преобразователь П121-5-70-П | 70 | 8 | ||||
Преобразователь П121-5-90 | Преобразователь П121-5-90-П | 90 | - | ||||
Преобразователь П121-10-65 | Преобразователь П121-10-65-П | 10 | 65 | 5 | 3х5 | 16х20 | 18х18х23 |
Преобразователь П121-10-70 | Преобразователь П121-10-70-П | 70 | 7 | ||||
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
