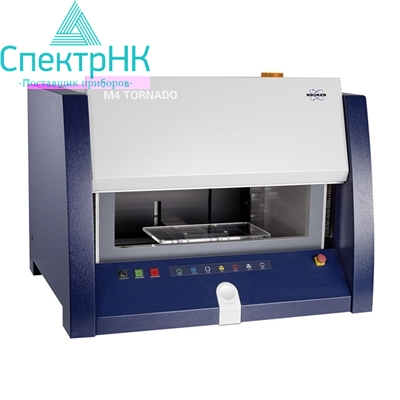

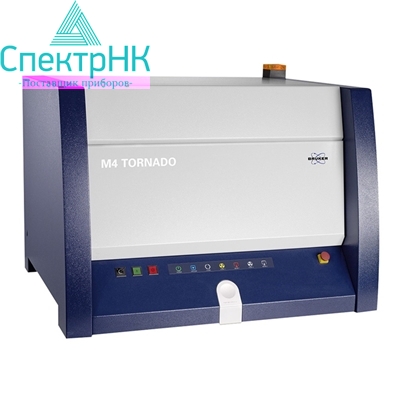

Спектрометр M4 TORNADO

Спектрометр M4 TORNADO

M4 TORNADO предназначен для неразрушающего элементного анализа и элементного картирования в материаловедении, экспертизе, геологии, археологии, биологии и т.д.

Спектрометр использует метод микрорентгенофлуоресцентного анализа (микро-РФА). Метод позволяет производить неразрушающий элементный анализ неоднородных проб, проб неправильной формы или небольших включений в пробе с высокой чувствительностью. Фокусировка рентгеновского излучения производится с помощью поликапиллярной оптики, что увеличивает его интенсивность на 3 порядка по сравнению с коллиматорной. Спектрометр может поставляться на выбор с рентгеновской трубкой в комплектации с поликапилляром или коллиматором. Опционально возможна установка двух рентгеновских трубок для эффективного возбуждения необходимых элементов и двух SDD детекторов для увеличения скорости сканирования поверхности и снижения эффекта тени.

Основные преимущества:

• Размер пучка 25 мкм, шаг столика 5 мкм, скорость перемещения столика от 100 мм/с.
• Скорость измерения распределения элементов при быстром картировании поверхности образца от 1 мс на пиксель (например, площадь 1 см² за 3 минуты).
• Анализ образцов любой формы без пробоподготовки. Объект не требуется помещать в прободержатель.
• Картирование в режиме реального времени по площади, линии, в выбранных точках и т.д.
• Возможность построения карт распределения элементов по срезам образца в виде 3D модели.
• Автофокусировка в каждой точке измерения, возможность анализа неровных поверхностей.
• Большая вакуумная камера размером 600x350x260 мм.
• Фазовый анализ неоднородностей для оценки распределения и пропорции различных фаз.
• Анализ толщины покрытий и многослойных систем на печатных платах, металлах или пластмассах.

Комплект поставки

• Прибор
• Инструкция по эксплуатации

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики
