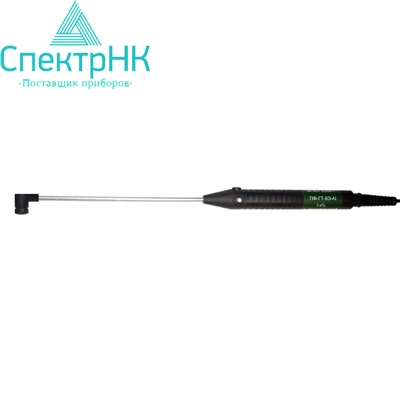

Специализированный преобразователь ПФ-Г2ГТ-6э-Al

  ПX
  Тип преобразователя

     ПФ – Преобразователь фазовый абсолютный.
     ПА – Преобразователь амплитудный абсолютный.
     ПАД – Преобразователь амплитудный дифференциальный.

  YY
  Назначение преобразователя

ОН – Общего Назначения;

Г1 – Г-образный с удлиненной трубкой;

Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;

ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);

Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;

С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;

ПР – проходной;

ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);

Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;

ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).

  ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)

Э – чувствительный элемент Экранированный.

  FF
  Вариант исполнения преобразователя в серии

Fe – ферромагнитные стали и чугуны;

Al – алюминиевые и другие сплавы ? = 8 ? 24 МСм/м;

Ti – титановые сплавы и неферромагнитные стали ? = 0,4 ? 2,5 МСм/м;

Cu – медные сплавы ? = 45 ? 59 МСм/м.

Тип

Материал контроли-руемых изделий

Диаметр зоны контроля, мм

Частота тока возбуждения

Диапазон отстройки от зазора, мм

Минимальный

обнаруживаемый дефект

Контроль-ный образец

ПФ-ГТ-6э-Al
ПФ-Г2ГТ-6э-Al

Алюми-ниевые и другие сплавы
? = 8?24

МСм/м

7

3 кГц

0?0,5

Минимальная

протяженность трещины в листе металла второго слоя под листом металла: 7мм.

СОП-

205

ПФ-С1Э-6-Al

Алюми-ниевые и другие сплавы
? = 17?22 МСм/м

7

3 кГц

0?0,5

Минимальная протяженность трещины в листе металла второго слоя под стыком

листов металла: 22мм.

СОП-

207

ПФ-ГТ-18э-Al

Алюми-ниевые и другие сплавы
? = 22?27 МСм/м

20

20 кГц

0?1

Максимальная остаточная толщина металла: 6мм.

СОП-

206
