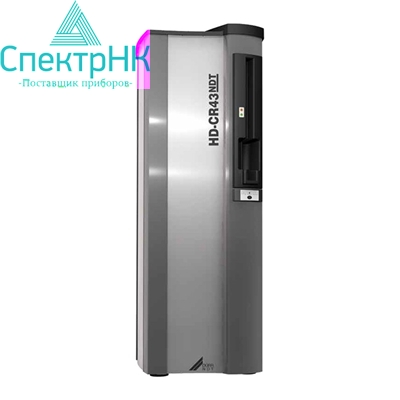

Сканер запоминающих пластин HD-CR 43 NDT

Сканер запоминающих пластин HD-CR 43 NDT

В сканере HD-CR 43 NDT реализована концепция бесконтактного оперирования ЗП. Запоминающие пластины в отличие от рентгеновской пленки могут быть использованы многократно. Количество циклов экспонирование – считывание – стирание  ограничено, прежде всего, ее физическим износом. В процессе эксплуатации на рабочей поверхности пластины накапливаются микро царапины, которые образуются при загрузке/извлечении ЗП из кассеты, при небрежном обращении с ЗП извлеченной из кассеты, при соприкосновении с деталями сканера при считывании. При накоплении критического для задач контроля количества микро царапин ЗП необходимо заменять на новую.

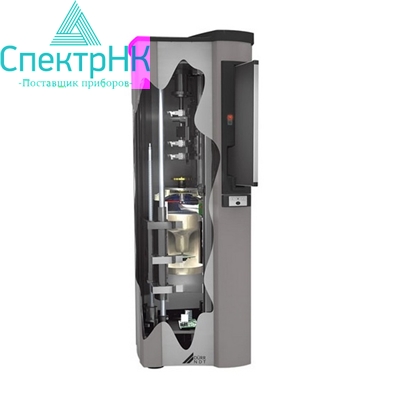

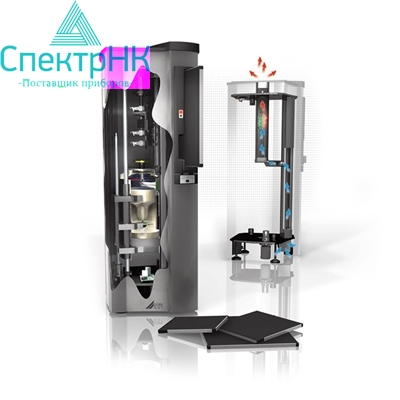

Рабочая поверхность пластин заключенных в прочную алюминиевую кассету в процессе эксплуатации не соприкасается ни с объектом контроля, ни руками оператора, ни деталями сканера. При считывании в сканере HD-CR 43 NDT, пластина автоматически извлекается из кассеты за зацепы на тыльной поверхности. Считывается, перемещаясь мимо механизма считывания. Перед загрузкой в кассету с запоминающей пластины стирается остаточное изображение. Такая технология работы с ЗП позволяет использовать ее до 25.000 раз.

Кроме жестких кассет с ЗП сканер HD-CR 43 NDT может считывать пластины, которые при экспонировании находятся в гибких кассетах, и поэтому могут быть использованы при контроле объектов сложной формы. Перед считыванием эти ЗП извлекаются из гибких кассет и загружаются в специальные кассеты-адаптеры, а затем считываются бесконтактным способом. Таким образом, применение гибких ЗП совместно со сканером HD-CR 43 NDT позволяет существенно увеличить их ресурс.

Отличительные особенности:

• контроль  изделий  с  большим  перепадом  толщин;
• автоматическая  работа  с  пластинами   в  жёстких  кассетах;
• чувствительность контроля, соответствует или превышает 1-й класс по ГОСТ 7512-82 и 1-ю категорию по ПНАЭ Г-7-010-89;
• встроенная  система  очистки/стирания  пластин для повторного использования;

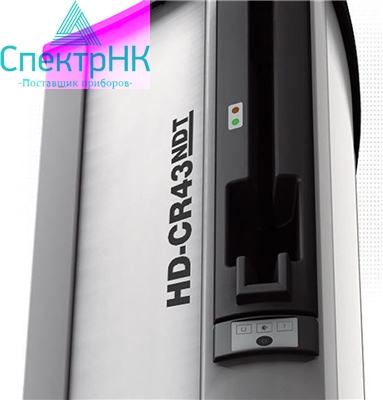

• пластины подаются на сканирование в вертикально расположенной кассете (что предотвращает попадание пыли на  нее,  и соответственно, снижает риски  повреждения  активного слоя пластины);
• внутри сканера поддерживается избыточное давление воздуха для предотвращения попадания пыли;
• отсутствует  трение  поверхности  пластин  по  любым  направляющим поверхностям;
• соответствует требованиям ISO 9001;
• сертифицировано BAM;
• соответствует требованиям EN и ASTM.

Комплект поставки

Дополнительные принадлежности:

• кассеты различных размеров

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
