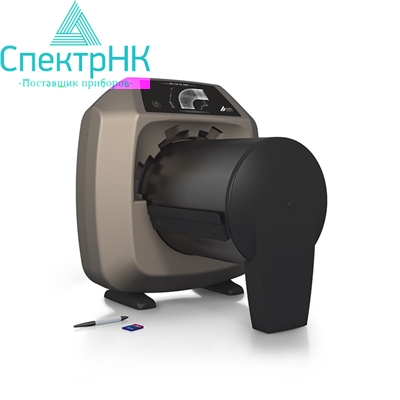

Сканер запоминающих пластин HD-CR 35 NDT

Сканер запоминающих пластин HD-CR 35 NDT

Технология TreFoc – настраиваемый размер лазерного пятна.

Опыт эксплуатации сканеров запоминающих пластин показывает, что малое пятно лазера обеспечивает высокое базовое пространственное разрешение, в тоже время соотношение сигнал/шум при этом относительно низкое. С другой стороны при большем размере лазерного пятна базовое пространственное разрешение ниже, зато соотношение сигнал/шум относительно высокое.

Новая уникальная технология фокусировки лазера TreFoc позволяет настраивать размер лазерного пятна. Внутри лазерной трубки находится высокоточный механизм ирисовой диафрагмы. Сдвигая или раздвигая лепестки диафрагмы, механизм изменяет диаметр лазерного луча. Пользователю предлагается 3 предустановленных размера лазерного пятна 12,5, 25 и 50 мкм.

Отличительные особенности:

• Стирающее устройство - Сразу же после считывания высокоэффективные светодиоды надежно стирают всю информацию с запоминающей пластины.
• Привод - Благодаря усовершенствованной концепции привода, оказалось возможным дополнительно значительно повысить качество изображения.
• Карта памяти SD - Все изображения могут быть безопасно сохранены в автономном (без ПК) режиме работы на карте памяти SD объемом до 32 Гб.
• Беспроводный - С помощью стандартного интерфейса беспроводной связи устройство может соединиться с компьютером.
• Сенсорный дисплей - Управление всеми функциями сканера, при необходимости, возможно посредством цветного сенсорного дисплея высокого разрешения.
• Сверхкомпактный - Сверхкомпактный дизайн был достигнут благодаря применению новейших технических решений.
• Ультрапортативный - Самый легкий сканер для полноформатных ЗП на рынке.
• Пылезащищенный - Использование новейших технологий позволяет работать без вентиляторов и, следовательно, с минимальным обслуживанием.

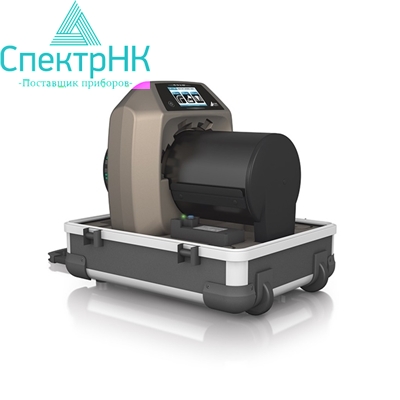

• Прочный кейс - Прочный кейс обеспечивает безопасную транспортировку и предусматривает место для установки аккумулятора.

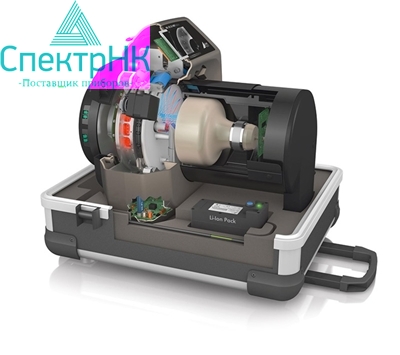

• Аккумулятор - С аккумулятором (не входит в комплект) устройство может работать полностью автономно.

Что подразумевает технология TreFoc и как она работает

TreFoc - название новой технологии фокусировки лазера, реализованной только в системах от DURR NDT. С TreFoc лазерный луч идеально настраивается для обеспечения оптимального изображения и наивысшего отношения сигнал/шум в любой области применения.

Ирисовая диафрагма внутри лазерной трубки настраивает диаметр лазерного луча. Для каждого объекта контроля и типа запоминающей пластины может быть выбран оптимальный диаметр лазерного луча, обеспечивая таким образом достижение оптимального результата в каждой конкретной области применения. Вне зависимости от задачи контроля - изображение высокого разрешения или измерение коррозии на малых экспозициях - уникальная технология TreFoc постоянно обеспечивает наилучшее изображение с наивысшим соотношением сигнал/шум.

Принцип изменения диаметра лазерного луча учитывает максимальное разрешение запоминающих пластин, доступных на рынке. Таким образом, каждый тип запоминающей пластины может быть считан с помощью лазерного луча, сфокусированного специально для этой пластины, при этом, всегда достигая наилучшего изображения с низким уровнем шумов.



Дополнительно

В цифровой радиографии широко применяется сканер HD-CR 35 NDT. Это прибор производства немецкого концерна DURR, предназначенный для сканирования запоминающих пластин, обработанных рентгеновским излучением в целях дефектоскопии. Такой способ получения данных о наличии дефектов сварных швов и других элементов металлических деталей и конструкций позволяет экономить время, затраченное на обработку полученных снимков, затраты на расходные материалы, а также существенно сократить дозу облучения, необходимую для получения результата.

HD-CR 35 NDT – прибор, обладающий многими преимуществами благодаря инновационным технологиям, реализованным в его конструкции. Например, особая технология настройки размера лазерного пятна, от которого зависят такие параметры полученных снимков как пространственное разрешение и соотношение сигнал/шум. Пользователи могут сами регулировать эти параметры, выбирая один из нескольких предустановленных размеров лазерного пятна. Благодаря компактным размерам, уменьшенному весу, встроенному мини-ПК с полноцветным HD дисплеем с разрешением 800х480 пикселей устройство может быть использовано как в стационарных, так и в полевых условиях. Сканер может работать как от встроенного Li-Ion аккумулятора, так и от сети, также имеется возможность его подключения к автомобильному прикуривателю. Прибор отличается малым энергопотреблением, поэтому способен работать автономно до нескольких часов без перерыва.

Сканер имеет собственную встроенную память, а также разъем для SD-карты, куда можно сохранять полученные результаты исследований. Также HD-CR 35 NDT возможно подключить к ПК по проводному или беспроводному (Wi-Fi) соединению, где при помощи специального ПО полученные данные можно обработать, систематизировать и составить отчетность.
