Система выверки ременных передач Vibro Laser 102 Sapco Шкив

Система выверки ременных передач Vibro Laser 102 Sapco Шкив

Монтаж блоков

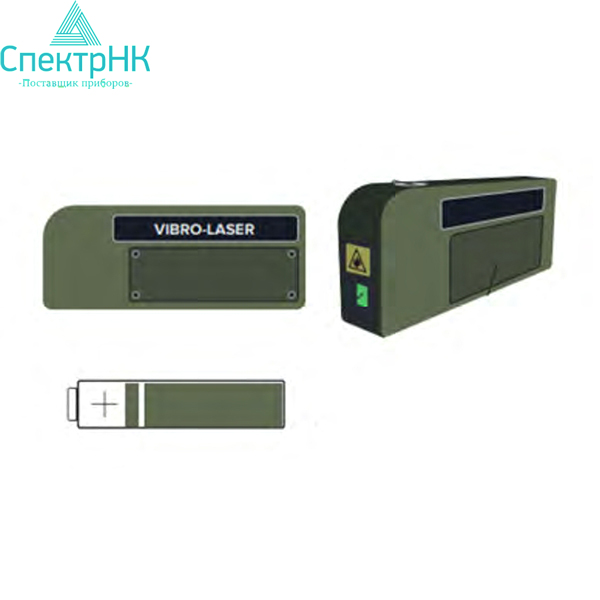

Лазерный блок должен быть установлен на стационарной машине, в то время как три цели установлены на подвижной машине. Цели отслеживают положение обработанных фактов относительно эталонной линии лазера, излучаемой лазером. Отличное выравнивание достигается, когда лазерная линия ударяется о центр цилиндрических канавок на всех трех мишенях одновременно. Обратите внимание, что в качестве наглядного пособия, когда лазер ударяется о центр цели, он дает более яркое отражение, чем когда лазер ударяется о V-образные стороны.

Смещение между центром желобка мишени и магнитным дном мишени регулируется для компенсации различий в толщине торцевой стенки шкива. Поверните ручку с накаткой на верхней части мишени, чтобы выполнить регулировку вверх или вниз. Один полный поворот ручки перемещает центр цели на 1/16”. Первоначальная установка ручки заключается в том, чтобы выдвинуть нижнюю часть магнита наружу от нижней части нижней части цели на один полный оборот (с удлинением на 1/16 дюйма), чтобы центр цели находился на расстоянии 0,312 дюйма от магнитной нижней части.

Технические характеристики
