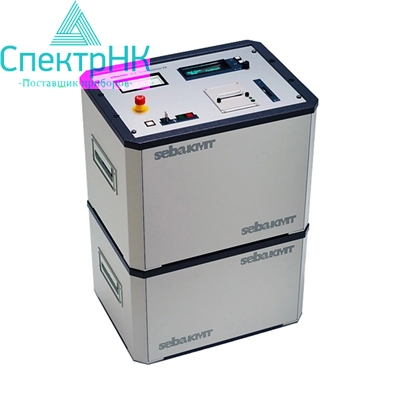

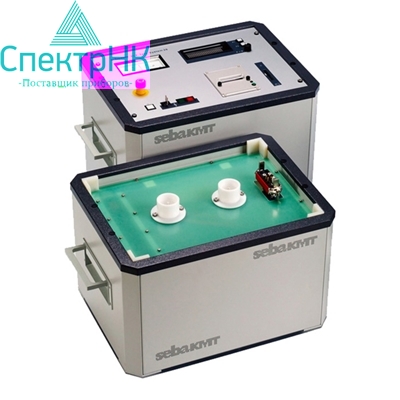

Система VLF 28 kV

Система VLF 28 kV

Главными особенностями установок VLF являются: сверхнизкая частота испытательного напряжения, равная 0.1 Гц и сверхмалый испытательный ток. Эти аспекты являются основополагающими в случае испытания кабеля в бумажно-масленой изоляции, и решающими, при испытаниях кабеля в изоляции из сшитого полиэтилена.

Испытания кабеля напряжением на сверхнизкой частоте и сверхмалым током защищают кабель от повреждения во время испытаний. Для кабелей с изоляцией из сшитого полиэтилена это особенно важно,так как испытания кабеля с такой изоляцией постоянным током влекут за собой поляризацию молекул полиэтилена, что в свою очередь приводит к появлению дефектов в изоляции кабеля, которые значительно снижают срок эксплуатации.

Отличительной особенностью систем VLF от установок подобного класса, является запатентованная косинусоидальная прямоугольная форма подаваемых в кабель импульсов напряжения. Благодаря этому достигается небольшое потребление мощности испытательной системы при большой испытательной емкости, а испытание кабеля проходит в соответствие с его рабочим режимом эксплуатации.

Все установки VLF включают в себя набор функций, которые делают работу системы безопасной и простой:

• Измерение тока утечки- оценка качества изоляции кабеля по измеренному току утечки.
• Распознавание пробоя- в случае пробоя кабеля во время испытания система отключается автоматически.
• Протоколирование- сохранение данных о тестировании кабеля в памяти прибора, с возможностью последующей обработки при помощи компьютера в среде Windows
• Распечатка протокола (опция)- распечатка протокола тестирования с помощью встроенного в систему принтера

Технические характеристики
