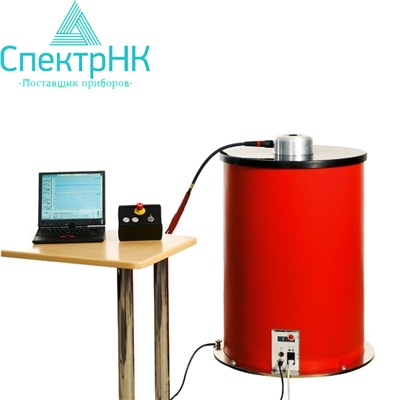

Система измерения частичных разрядов OWTS M 60

Система измерения частичных разрядов OWTS M 60

Система диагностики и локализации мест повреждений кабельных линий методом измерения частичных разрядов.

Основные преимущества OWTS M 60:

• Измерение частичных разрядов на частотах,
• близких к рабочим
• Online обработка для комплексной диагностики
• ЧР
• Портативная система, компактная конструкция
• и небольшой вес
• Встроенное измерение tan дельта

Описание системы OWTS M 60:

Система измерения частичных разрядов OWTS используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения. Система состоит из ноутбука, управляемого по беспроводному WLAN каналу в/в блока и блока обработки сигнала. В/в блок состоит из в/в источника и резонансной катушки с интегрированным в/в переключателем для создания переменного испытательного напряжения. Туда же встроен в/в делитель и контроллер для цифровой обработки данных и сигналов ЧР. Хранение, анализ и оценка сигналов ЧР производится в ноутбуке и может быть осуществлена непосредственно на месте проведения измерений или позже в офисе. Локализация мест повреждений ЧР производится методом рефлектометрии.

Комплект поставки

• В/в источник
• Ноутбук с WLAN адаптером для связи с в/в блоком
• Блок безопасности с выключателем высокого напряжения, кнопкой аварийного отключения и
• оборудованным ключом главным выключателем
• Сумка с принадлежностями
• Инструкция по эксплуатации
• В/в измерительный провод длиной 5 м; кабель питания и заземления
• Комплект ПО “OWTS Explorer”, 2 комплекта usb-ключей с CD-ROM
• Калибратор

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
