Система измерения частичных разрядов OWTS M 28

Система измерения частичных разрядов OWTS M 28

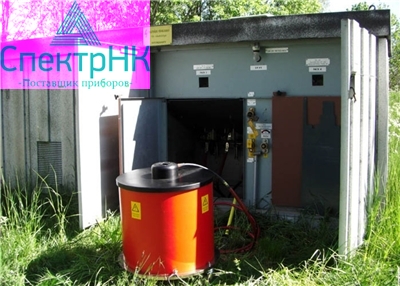

Система измерения частичных разрядов OWTS M 28 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

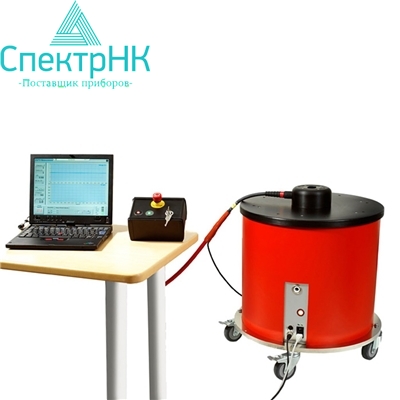

Система состоит из ноутбука, управляемого по беспроводному WLAN каналу в/в блока и блока обработки сигнала. В/в блок состоит из в/в источника и резонансной катушки с интегрированным в/в переключателем для создания переменного испытательного напряжения. Туда же встроен в/в делитель и контроллер для цифровой обработки данных и сигналов ЧР. Хранение, анализ и оценка сигналов ЧР производится в ноутбуке и может быть осуществлена непосредственно на месте проведения измерений или позже в офисе.

Локализация мест повреждений ЧР производится методом рефлектометрии.

Для проведения ЧР-диагностики испытуемый объект заряжается до предварительно выбранного пикового значения напряжения от источника высокого напряжения в течение нескольких секунд и затем разряжается с помощью электронного ключа через резонансную катушку. Таким образом, создается осциллирующее затухающее напряжение (DAC). Частота колебаний находится в диапазоне от 50 Гц до нескольких 100 Гц, в зависимости от емкости испытуемого объекта. Поскольку частота напряжения при диагностике близка к рабочей, все измеренные дефекты ЧР могут быть достоверно оценены.

Осциллирующее напряжение воздействует на испытуемый объект только в течение нескольких 100 мс и, следовательно, не оказывает влияния на состояние объекта.

Напряжение возникновения ЧР и значение tan d может быть легко определено благодаря уменьшению испытательного напряжения. Критические уровни ЧР, характеризующие состояние изоляции кабеля, являются важными критериями оценки.

Анализ и оценка типичных параметров ЧР, а также их местоположение позволяет выработать критерии для дальнейшего обслуживания или замены кабелей.

Особенности системы измерения частичных разрядов OWTS M 28:

• ЧР диагностика с помощью колебательной волны (DAC)
• Измерение уровня ЧР в соответствии с IEC 60270
• Автоматическая настройка ширины полосы частот измерителя для оптимального определения сигналов ЧР
• Автоматическая калибровка с локализацией муфт
• Ноутбук с WIN XP and WLAN для управления системой
• Статистический метод определения ЧР, online обработка
• Управляемая с помощью меню система задания последовательности действий при тестировании
• Компактная конструкция, малый вес, простая подготовка к работе на объекте
• Основные преимущества
• Измерение частичных разрядов на частотах, близких к рабочим
• Online обработка для комплексной диагностики ЧР
• Портативная система, компактная конструкция и небольшой вес
• Встроенное измерение tan d

Комплект поставки

• В/в источник,
• Ноутбук с WLAN адаптером для связи с в/в блоком,
• Блок безопасности с выключателем высокого напряжения, кнопкой аварийного отключения и оборудованным ключом главным выключателем,
• Сумка с принадлежностями,
• Инструкция по эксплуатации,
• В/в измерительный провод длиной 5 м,
• кабель питания и заземления
• Комплект ПО “OWTS Explorer”,
• 2 комплекта usb-ключей с CD-ROM,
• Калибратор.

Внимание! Производитель оставляет за собой право изменить комплект поставки.
