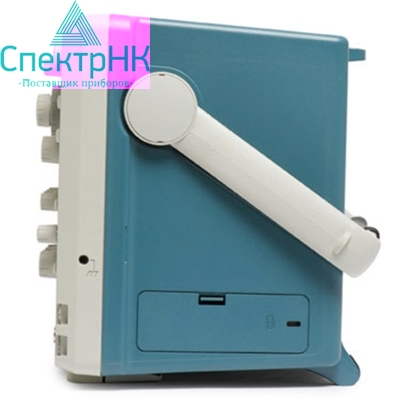

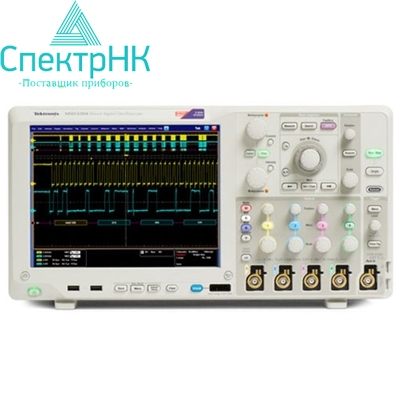

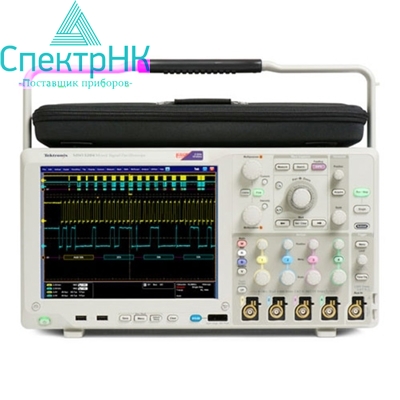

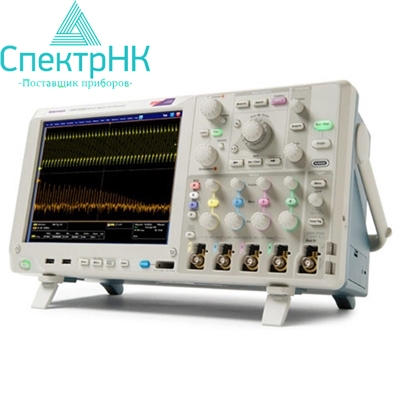

Серия осциллографов MSO/DPO5000B

Серия осциллографов MSO/DPO5000B

Осциллографы серии MSO/DPO5000B, разработанные для профессиональной отладки и подтверждения конструкций сложных систем в лабораториях или на объектах, отличаются уникальной точностью измерения сигналов, а также расширенными возможностями расчёта и анализа. Модели MSO имеют 16 цифровых согласованных по времени каналов, и во всех моделях предусмотрена возможность декодирования сигналов с распространённых последовательных шин и линий, дающая полное представление о системах. Кроме того, непосредственно на осциллограф можно установить ПО для анализа на базе ОС Windows®.

Расширенные измерения и анализ сигналов

Стандартные инструменты анализа включают в себя 53 автоматических измерения, статистику измерений, гистограммы, контроль предельных значений, расширенный математический анализ осциллограмм, определяемые пользователем фильтры и поддержку специальных плагинов MATLAB и .NET для вычислений. Предоставляемые дополнительно функции, такие как более сложный анализ джиттера и глазковых диаграмм и анализ широкополосных РЧ-сигналов, позволяют расширить возможности тестирования, а функция визуального запуска (Visual Trigger) — графически определить критерии запуска.

Основные преимущества:

• Определение параметров сигналов при помощи огромного набора стандартных инструментов для измерений
• Расширенный анализ джиттера и тактовых сигналов для определения проблем целостности сигнала и их источников
• ПО SignalVu обеспечивает спектральный анализ и измерение широкополосных сигналов, а также обладает опциями анализа аудиосигналов, сигналов модуляции, импульсных РЧ-сигналов и времени установления
• ПО TekScope Anywhere TM позволяет выполнять измерения и анализ за пределами лабораторий

Надёжный анализ и тестирование сигналов последовательных шин на соответствие стандартам

Отладку и проверку соответствия конструкций новейших систем можно упростить при помощи опций декодирования и запуска по сигналам последовательных шин, применяемых для низко- и среднескоростных шин. Прибор обеспечивает возможность автоматического тестирования среднескоростных последовательных шин на соответствие стандартам.

Основные преимущества:

• Опции декодирования, запуска по сигналам последовательных шин и анализа для шин I 2 C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay
• Пакеты программ для автоматического тестирования на соответствие стандартам для шин USB 2.0, линий Ethernet, HSIC, MOST и BroadR-Reach

Автоматическое измерение характеристик электропитания

Современные силовые преобразователи характеризуются меньшим количеством входной мощности на ватт выходной мощности, но они являются более требовательными с точки зрения измерений характеристик источников питания. При автоматическом измерении характеристик электропитания получаются простые, повторяемые результаты, используемые для проверки и оптимизации работы схем питания.

Основные преимущества:

• Анализ потерь переключения и области устойчивой работы полевого МОП-транзистора
• Измерения коэффициента мощности и гармоник для предварительной проверки на соответствие IEC61000-3-2
• Измерения потерь во встроенном индукторе и трансформаторе
• Тестирование блока питания с USB-разъёмом на соответствие отраслевому стандарту «Спецификация на зарядные устройства для аккумуляторов с интерфейсом USB2.0», версия 1.1 и стандарту IEC 62684

Лучшие в отрасли пробники. Новый стандарт

Рассматривая ключевые факторы, влияющие на измерения параметров сигнального тракта, не стоит недооценивать пробники. При покупке осциллографа серии MSO/DPO5000B, к нему бесплатно прилагаются лучшие в отрасли пассивные пробники. Пробники серии TPP с наименьшей в отрасли вносимой ёмкостью 3,9 пФ и полосой пропускания до 1 ГГц станут надёжным инструментом для повседневного использования.

Основные преимущества:

• Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
• Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
• Полоса пропускания пробника 500 МГц или 1 ГГц

Модели

Модель	Полоса пропускания аналогового тракта	Частота дискретизации	Длина записи	Количество аналоговых каналов	Цифровые каналы
DPO5034B	350 МГц	5 Гвыб/с	25–125 млн точек	4	—
DPO5054B	500 МГц	5 Гвыб/с	25–125 млн точек	4	—
MSO5034B	350 МГц	5 Гвыб/с	25–125 млн точек	4	16
MSO5054B	500 МГц	5 Гвыб/с	25–125 млн точек	4	16
DPO5104B	1 ГГц	5–10 Гвыб/с	25–125 млн точек	4	—
DPO5204B	2 ГГц	5–10 Гвыб/с	25–125 млн точек	4	—
MSO5104B	1 ГГц	5–10 Гвыб/с	25–125 млн точек	4	16
MSO5204B	2 ГГц	5–10 Гвыб/с	25–125 млн точек	4	16

Области применения

Автоматическое измерение характеристик электропитания

В ходе автоматических измерений с выдачей отчётов выполняются простые, повторяемые измерения качества электроэнергии, потерь переключения, магнитных потерь, гармоник и других параметров, необходимых для удовлетворения требований к измерениям, которые предъявляют современные эффективные преобразователи электроэнергии. Кроме того, интеллектуальные токовые и дифференциальные пробники с интерфейсом TekVPI уменьшают неопределённость и устраняют ошибки при измерении характеристик электропитания.

Основные преимущества:

• Опция PWR: усовершенствованное решение по измерениям и анализу электропитания, используемое для определения характеристик и тестирования силовых устройств и источников питания
• Опция USBPWR: автоматическое тестирование блоков питания с USB-разъёмом на соответствие отраслевому стандарту «Спецификация на зарядные устройства для аккумуляторов с интерфейсом USB2.0», версия 1.1 и стандарту IEC 62684

Анализ и тестирование сигналов последовательных шин автомобильных систем на соответствие стандартам

Отладку и проверку соответствия автомобильных сетей можно упростить при помощи опций декодирования и запуска по сигналам последовательных шин, применяемых для шин CAN, LIN и FlexRay. Выполняя автоматическое тестирование на соответствие стандартам, можно определить совместимость устройств с шинами BroadR-Reach и MOST (передачи данных мультимедийных систем).

Основные преимущества:

• Опция SR-AUTO: запуск по содержимому пакетов и их декодирование при последовательной передаче по шинам CAN, LIN и FlexRay
• Опция BRR: решение для автоматической проверки на соответствие стандартам BroadR-Reach/100BASE-T1
• Опция MOST: программное решение для испытания на соответствие электротехническим требованиям и отладки систем MOST50 и MOST150

Встроенная функция декодирования и анализа сигналов последовательных шин

Отладку и проверку конструкций новейших систем можно упростить при помощи декодирования, запуска по сигналам и анализа сигналов с последовательных шин I 2 C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet и MIL-STD-1553B.

Основные преимущества:

• Опция SR-AERO: запуск по содержимому пакетов и их декодирование при последовательной передаче по интерфейсу MIL-STD-1553B
• Опция SR-COMP: запуск по содержимому пакетов и их декодирование при последовательной передаче по интерфейсам RS-232/422/485/UART
• Опция SR-DPHY: автоматическое декодирование и поиск по содержимому пакетов при последовательной передаче по шинам MIPI® D-PHY
• Опция SR-EMBD: запуск по содержимому пакетов и их декодирование при последовательной передаче по шинам I 2 C и SPI
• Опция SR-ENET: поиск и декодирование содержимого пакетов при последовательной передаче по линиям 10BASE-T и 100BASE-TX
• Опция SR-USB: запуск по содержимому пакетов и их декодирование при последовательной передаче по низкоскоростным, полноскоростным и высокоскоростным шинам USB 2.0

Тестирование устройств последовательной передачи данных на соответствие стандартам

Выполняя автоматическое тестирование на соответствие стандартам, можно определить совместимость устройств последовательной передачи данных с шинами USB 2.0 и Ethernet.

Основные преимущества:

• Опция ET3: автоматическое определение характеристик, тестирование на соответствие стандартам и проверка полной поддержки физического слоя (PHY) для интерфейсов 10BASE-T, 100BASE-TX и 1000BASE-T
• Опция USB2: тестирование на соответствие «одним касанием» при автоматическом управлении прибором и режимом испытаний
• Опция HSIC: проверка качества электрических сигналов и подтверждение соответствия линий хостов и устройств с высокоскоростными межчиповыми соединениями (HSIC)
• Опция DDRA: полный пакет для анализа интерфейса памяти DDR1/2/3/4, LPDDR1/2/3/4 и GDDR3/5

Расширенный анализ джиттера и тактовых сигналов

Пакет DPOJET, включающий в себя подробный анализ джиттера, глазковых диаграмм и алгоритмы декомпозиции, позволяет определить количественно критически важные параметры целостности сигналов и обнаружить источники помех в устройствах современных высокоскоростных цифровых и коммуникационных систем.

Основные преимущества:

• Определение рабочих характеристик устройств с высокоскоростными последовательными и параллельными шинами
• Определение характеристик джиттера/шума сигналов тактового генератора и данных, а также целостности сигналов
• Определение параметров модуляции для контуров тактовых генераторов с расширенным спектром
• Возможность тестирования физических слоёв стандартных устройств с последовательной передачей данных, таких как шины MIPI® D-PHY, DDR и MOST

Анализ широкополосных РЧ-сигналов

Программное обеспечение SignalVu для анализа РЧ-сигналов и векторного анализа сигналов позволяет объединить в одном приборе функциональность векторного анализатора сигналов, анализатора спектра и широчайшие возможности системы запуска цифрового осциллографа. ПО SignalVu существенно упрощает проверку и подтверждение конструкций широкополосных устройств, а также определение параметров событий в спектрах широкополосных сигналов.

Основные преимущества:

• Опция SVE: основные функции SignalVu, необходимые для спектрального анализа и измерений широкополосных сигналов
• Опция SVA: ПО SignalVu для измерения параметров аудиосигналов и AM/ЧМ/ФМ сигналов
• Опция SVM: ПО SignalVu для общего анализа модуляции
• Опция SVP: ПО SignalVu для расширенного анализа импульсных сигналов
• Опция SVT: ПО SignalVu для измерения времени установления, частоты и фазы

Технические характеристики
