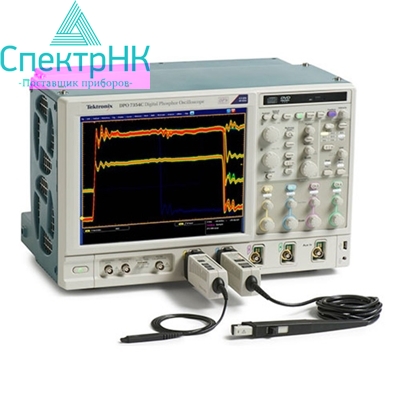

Серия осциллографов DPO7000C

Серия осциллографов DPO7000C

Осциллографы серии DPO7000C с полосой пропускания до 3,5 ГГц и частотой дискретизации до 40 Гвыб/с — это самый оптимальный выбор для анализа критически важных высокоскоростных сигналов. Более 30 пакетов для анализа охватывают широкий спектр измерений для подтверждения соответствия стандартам связи, стандартам шин памяти, анализ джиттера, векторный анализ и др. Кроме того, операционная система Windows позволяет пользователю устанавливать непосредственно на приборы и работать с собственным ПО для анализа.

Расширенные измерения и анализ сигналов

Стандартные инструменты анализа включают в себя 53 автоматических измерения, статистику измерений, гистограммы, контроль предельных значений, расширенный математический анализ осциллограмм, определяемые пользователем фильтры и поддержку специальных плагинов MATLAB и .NET для вычислений. Возможности измерений могут быть расширены за счёт добавления специальных приложений, таких как расширенный анализ джиттера и глазковых диаграмм и анализ широкополосных РЧ-сигналов.

Основные преимущества:

• Определение параметров сигналов при помощи набора стандартных инструментов для измерений
• Расширенный анализ джиттера и тактовых сигналов для определения проблем целостности сигнала и их источников
• ПО SignalVu обеспечивает спектральный анализ и измерение широкополосных сигналов, а также обладает опциями анализа аудиосигналов, сигналов модуляции, импульсных РЧ-сигналов и времени установления

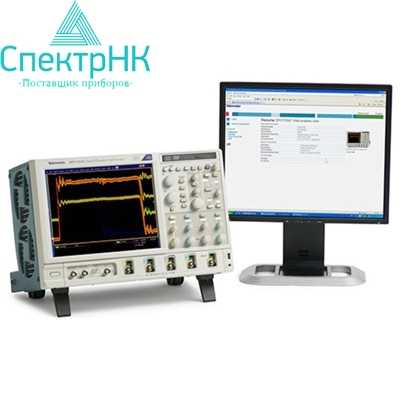

• ПО TekScope Anywhere TM, позволяющее выполнять измерения и анализ за пределами лаборатории

Мощные системы запуска для простого и быстрого выявления аномалий

При помощи систем запуска по событиям (Pinpoint®), визуального запуска и поиска, осциллограф может быстро захватывать аномалии сигналов, в том числе глитчи, ранты, отклонения времени установления/удержания и кодовых комбинаций NRZ для потоков последовательных данных, передаваемых со скоростью до 1,25 Гбит/с.

Основные преимущества:

• Более 1400 комбинаций запуска
• Быстрое определение критериев сложных запусков и поиска по графическим данным в режиме визуального запуска
• Поставляемые в качестве опций системы запуска по сигналам последовательных шин обеспечивают возможности захвата сигналов с распознаванием протокола

Надёжный анализ и тестирование сигналов последовательных шин на соответствие стандартам

Отладку и проверку соответствия конструкций новейших систем можно упростить при помощи опций декодирования и запуска по сигналам последовательных шин, применяемых для низко- и среднескоростных шин. Прибор обеспечивает возможность автоматического тестирования среднескоростных последовательных шин на соответствие стандартам.

Основные преимущества:

• Опции декодирования, запуска по сигналам последовательных шин и анализа для шин I 2 C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay
• Пакеты программ для автоматического тестирования на соответствие стандартам для шин USB 2.0, линий Ethernet, HSIC, MOST и BroadR-Reach

Автоматическое измерение характеристик электропитания

В ходе автоматических измерений с выдачей отчётов выполняются простые, повторяемые измерения качества электроэнергии, потерь переключения, магнитных потерь, гармоник и других параметров, необходимых для удовлетворения требований к измерениям, которые предъявляют современные преобразователи электроэнергии с высоким КПД. Кроме того, интеллектуальные токовые и дифференциальные пробники с интерфейсом TekVPI уменьшают неопределённость и устраняют ошибки при измерении характеристик электропитания.

Основные преимущества:

• Анализ потерь переключения и области устойчивой работы полевого МОП-транзистора
• Измерения коэффициента мощности и гармоник для предварительной проверки на соответствие IEC61000-3-2
• Измерения потерь во встроенном индукторе и трансформаторе
• Тестирование блока питания с USB-разъёмом на соответствие отраслевому стандарту «Спецификация на зарядные устройства для аккумуляторов с интерфейсом USB2.0», версия 1.1 и стандарту IEC 62684

Области применения

Автоматическое измерение характеристик электропитания

В ходе автоматических измерений с выдачей отчётов выполняются простые, повторяемые измерения качества электроэнергии, потерь переключения, магнитных потерь, гармоник и других параметров, необходимых для удовлетворения требований к измерениям, которые предъявляют современные эффективные преобразователи электроэнергии. Кроме того, интеллектуальные токовые и дифференциальные пробники с интерфейсом TekVPI уменьшают неопределённость и устраняют ошибки при измерении характеристик электропитания.

Основные преимущества:

• Опция PWR: усовершенствованное решение по измерениям и анализу электропитания, используемое для определения характеристик и тестирования силовых устройств и источников питания, включая тестирование качества электроэнергии и гармоник
• Опция USBPWR: автоматическое тестирование блоков питания с USB-разъёмом на соответствие отраслевому стандарту «Спецификация на зарядные устройства для аккумуляторов с интерфейсом USB2.0», версия 1.1 и стандарту IEC 62684

Анализ и тестирование сигналов последовательных шин автомобильных систем на соответствие стандартам

Отладку и проверку соответствия автомобильных сетей можно упростить при помощи опций декодирования и запуска по сигналам последовательных шин, применяемых для шин CAN, LIN и FlexRay. Выполняя автоматическое тестирование на соответствие стандартам, можно определить совместимость устройств с шинами BroadR-Reach и MOST (передачи данных мультимедийных систем).

Основные преимущества:

• Опция SR-AUTO: запуск по содержимому пакетов и их декодирование при последовательной передаче по шинам CAN, LIN и FlexRay
• Опция BRR: решение для автоматической проверки на соответствие стандартам BroadR-Reach/100BASE-T1
• Опция MOST: программное решение для испытания на соответствие электротехническим требованиям и отладки хостов и устройств MOST50 и MOST150

Встроенная функция декодирования и анализа сигналов последовательных шин

Отладку и проверку конструкций новейших систем можно упростить при помощи декодирования, запуска по сигналам и анализа сигналов с последовательных шин I 2 C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet и MIL-STD-1553B.

Основные преимущества:

• Опция SR-AERO: запуск по содержимому пакетов и их декодирование при последовательной передаче по интерфейсу MIL-STD-1553B
• Опция SR-COMP: запуск по содержимому пакетов и их декодирование при последовательной передаче по интерфейсам RS-232/422/485/UART
• Опция SR-DPHY: автоматическое декодирование и поиск по содержимому пакетов при последовательной передаче по шинам MIPI® D-PHY
• Опция SR-EMBD: запуск по содержимому пакетов и их декодирование при последовательной передаче по шинам I 2 C и SPI
• Опция SR-ENET: поиск и декодирование содержимого пакетов при последовательной передаче по линиям 10BASE-T и 100BASE-TX
• Опция SR-USB: запуск по содержимому пакетов и их декодирование при последовательной передаче по низкоскоростным, полноскоростным и высокоскоростным шинам USB 2.0

Тестирование устройств последовательной передачи данных на соответствие стандартам

Выполняя автоматическое тестирование на соответствие стандартам, можно определить совместимость устройств последовательной передачи данных с шинами USB 2.0 и Ethernet.

Основные преимущества:

• Опция ET3: автоматическое определение характеристик, тестирование на соответствие стандартам и проверка полной поддержки физического слоя (PHY) для интерфейсов 10BASE-T, 100BASE-TX и 1000BASE-T
• Опция USB2: тестирование на соответствие «одним касанием» при автоматическом управлении прибором и режимом испытаний
• Опция HSIC: проверка качества электрических сигналов и подтверждение соответствия линий хостов и устройств с высокоскоростными межчиповыми соединениями (HSIC)
• Опция DDRA: полный пакет для анализа интерфейса памяти DDR1/2/3/4, LPDDR1/2/3/4 и GDDR3/5

Расширенный анализ джиттера и тактовых сигналов

При помощи пакета DPOJET, включающего в себя подробный анализ джиттера, глазковых диаграмм и алгоритмы декомпозиции, можно намного проще выявить проблемы, касающиеся целостности сигналов и джиттера, а также их источники в устройствах современных высокоскоростных цифровых и коммуникационных систем.

Основные преимущества:

• Определение рабочих характеристик устройств с высокоскоростными последовательными и параллельными шинами
• Определение характеристик джиттера/шума сигналов тактового генератора и данных, а также целостности сигналов
• Определение параметров модуляции для контуров тактовых генераторов с расширенным спектром
• Возможность тестирования физических слоёв стандартных устройств с последовательной передачей данных, таких как шины MIPI® D-PHY, DDR и MOST

Анализ широкополосных РЧ-сигналов

Программное обеспечение SignalVu для анализа РЧ-сигналов и векторного анализа сигналов позволяет объединить в одном приборе функциональность векторного анализатора сигналов, анализатора спектра и широчайшие возможности системы запуска цифрового осциллографа. ПО SignalVu существенно упрощает проверку и подтверждение конструкций широкополосных устройств, а также определение параметров событий в спектрах широкополосных сигналов.

Основные преимущества:

• Опция SVE: основные функции SignalVu, необходимые для спектрального анализа и измерений широкополосных сигналов
• Опция SVA: ПО SignalVu для измерения параметров аудиосигналов и AM/ЧМ/ФМ сигналов
• Опция SVM: ПО SignalVu для общего анализа модуляции
• Опция SVP: ПО SignalVu для расширенного анализа импульсных сигналов
• Опция SVT: ПО SignalVu для измерения времени установления, частоты и фазы
