Серия электронных динамометров АЦД/2
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s04893Цену уточните у менеджера
Серия электронных динамометров АЦД/2

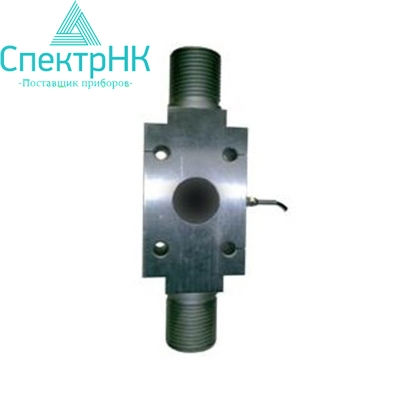

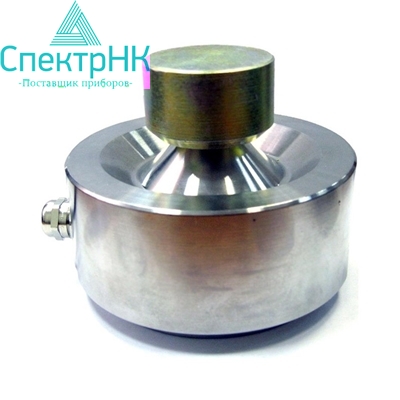

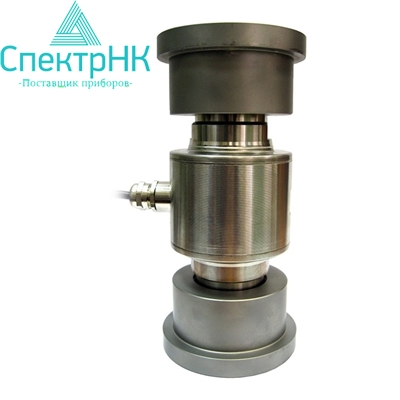

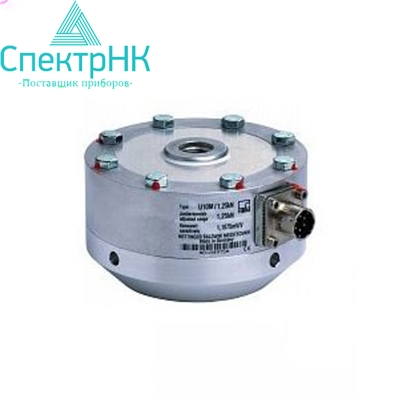

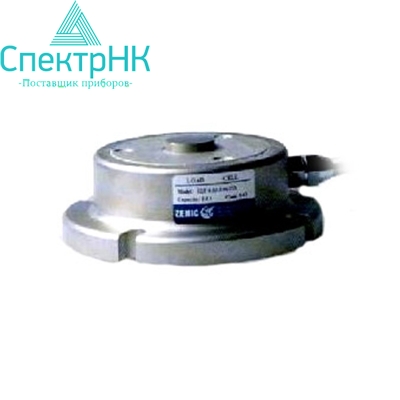

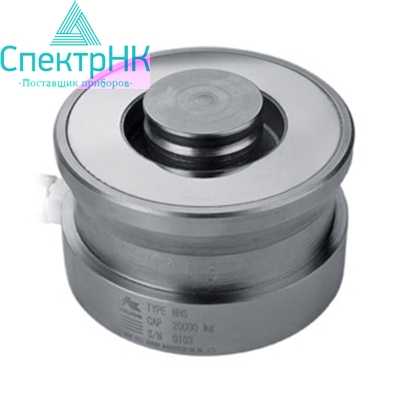

Динамометры представляют собой тензометрический датчик, соединенный кабелем связи с электронным блоком.
Отличительные особенности:

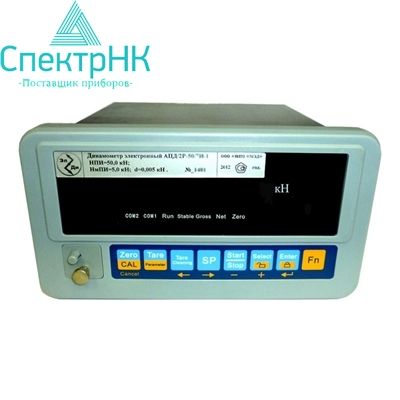

- Габаритные размеры электронного блока: 250х220х120 мм
- Масса электронного блока не более: 2 кг
- Дисплей: вакуумно-флуоресцентный
- Длина соединительного кабеля (между блоком и датчиком): ~3 м

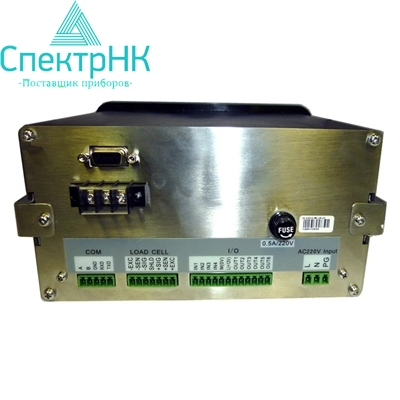

Основные функции:
- Корпус имеет направляющие крепления для встройки в различные панели управления
- Совместим с протоколом Modbus
- Аналоговый выход (0-10 В, 4-20 мA)
- Релейный модуль (6 групп контактов)
- Выход (COM) для подключения к ПК
Условное обозначение:
АЦД/2М-Х/ТИ-К, где:
- М - вид измеряемой силы (Р - растяжение, C - сжатие);
- Х - наибольший предел измерений (НПИ), кН;
- Т - вариант исполнения тензометрического датчика;
- К - класс точности (00; 0,5; 1; 2).
Комплект поставки
«Рабочий» электронный динамометр:
- Электронный блок
- Тензометрический датчик
- Паспорт
- Инструкция по эксплуатации
«Эталонный» электронный динамометр:
- Электронный блок
- Тензометрический датчик
- Паспорт
- Инструкция по эксплуатации
- Свидетельство о поверке как для эталона 2-го разряда, согласно новой поверочной схеме
- Протокол поверки (калибровки)
- Кейс для хранения и транспортировки
Дополнительные опции:
- Кабель для подключения к ПК (DE9, RS232)
- Удлинение соединительного кабеля до 50 м
- Кейс для транспортировки и хранения
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Сертификаты
Госреестр СИ Казахстана: № 50083-12
Технические характеристики
Тензометрические датчики для 2 класса точности
Предел допускаемой относительной суммарной погрешности для 2-го класса: ± 0,45 %
Пределы допускаемого относительного размаха показаний для 2-го класса: ±0,40%
Пределы допускаемого относительного гистерезиса для 2-го класса: ± 0,50 %
Растяжение
1 исполнение
Наименование. Исполнение. Класс точности. | А, мм. | В, мм. | С, мм. | D, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2Р-0,1/1И-2 | 85 | 85 | 23 | М6 | 0,1 | 0,01 | 0,00002 |
АЦД/2Р-0,2/1И-2 | 85 | 85 | 23 | М6 | 0,2 | 0,025 | 0,00005 |
АЦД/2Р -0,5/1И-2 | 76 | 52 | 20 | М12 | 0,5 | 0,05 | 0,0001 |
АЦД/2Р -1/1И-2 | 76 | 52 | 20 | М12 | 1,0 | 0,1 | 0,0002 |
АЦД/2Р -2/1И-2 | 76 | 52 | 20 | М12 | 2,0 | 0,25 | 0,0005 |
АЦД/2Р -5/1И-2 | 76 | 52 | 28 | М12 | 5,0 | 0,5 | 0,001 |
АЦД/2Р -10/1И-2 | 76 | 52 | 28 | М12 | 10 | 1 | 0,002 |
АЦД/2Р -20/1И-2 | 104 | 76 | 26 | М20 | 20 | 2,5 | 0,005 |
АЦД/2Р -50/1И-2 | 102 | 76 | 32 | М20 | 50 | 5 | 0,01 |
АЦД/2Р -100/1И-2 | 178 | 125 | 51 | М30х2 | 100 | 10 | 0,02 |
АЦД/2Р -200/1И-2 | 200 | 160 | 60 | М42x3 | 200 | 25 | 0,05 |
АЦД/2Р -300/1И-2 | 230 | 190 | 80 | М42x3 | 300 | 30 | 0,05 |
3 исполнение
Наименование. Исполнение. Класс точности. | C1, мм. | C2, мм. | C3, мм. | C4, мм. | C5, мм. | H, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2Р-5/3И-2 | 113 | 97 | 76 | 42 | 7 | 35 | 5 | 0,5 | 0,001 |
АЦД/2Р-10/3И-2 | 113 | 97 | 76 | 42 | 7 | 35 | 10 | 1,0 | 0,002 |
АЦД/2Р-20/3И-2 | 113 | 97 | 76 | 42 | 7 | 35 | 20 | 2,5 | 0,005 |
АЦД/2Р-50/3И-2 | 113 | 97 | 76 | 42 | 7 | 35 | 50 | 5,0 | 0,01 |
7 исполнение
Наименование. Исполнение. Класс точности. | А, мм. | В, мм. | С, мм. | D, мм. | E, мм. | F, мм. | H, мм. | K, мм. |
АЦД/2Р-50/7И-2 | 196.85 | 44.45 | 25.40 | 22.225 | 152.40 | 98.425 | --- | --- |
АЦД/2Р-100/7И-2 | 229.62 | 77.22 | 25.40 | 38.61 | 152.40 | 114.81 | --- | --- |
АЦД/2Р-150/7И-2 | 229.62 | 77.22 | 25.40 | 38.61 | 152.40 | 114.81 | --- | --- |
АЦД/2Р-200/7И-2 | 229.62 | 77.22 | 36.83 | 38.61 | 152.40 | 114.81 | --- | --- |
АЦД/2Р-250/7И-2 | 459.74 | 91.44 | 38.10 | 51.31 | 368.58 | 203.20 | 117.48 | 11.11 |
АЦД/2Р-500/7И-2 | 538.86 | 114.30 | 38.10 | 71.37 | 427.10 | 232.41 | 139.70 | 11.11 |
АЦД/2Р-1000/7И-2 | 622.30 | 165.10 | 59.94 | 96.77 | 442.47 | 284.48 | 165.10 | 11.11 |
АЦД/2Р-1500/7И-2 | 806.45 | 190.50 | 63.50 | 109.47 | 577.85 | 387.35 | 196.85 | 11.11 |
АЦД/2Р-2000/7И-2 | 863.60 | 223.52 | 76.20 | 121.92 | 579.12 | 431.80 | 139.70 | 11.11 |
Наименование. Исполнение. Класс точности. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2Р-50/7И-2 | 50 | 5 | 0,01 |
АЦД/2Р-100/7И-2 | 100 | 10 | 0,02 |
АЦД/2Р-150/7И-2 | 150 | 15 | 0,02 |
АЦД/2Р-200/7И-2 | 200 | 25 | 0,05 |
АЦД/2Р-250/7И-2 | 250 | 25 | 0,05 |
АЦД/2Р-500/7И-2 | 500 | 50 | 0,1 |
АЦД/2Р-1000/7И-2 | 1000 | 100 | 0,2 |
АЦД/2Р-1500/7И-2 | 1500 | 150 | 0,2 |
АЦД/2Р-2000/7И-2 | 2000 | 250 | 0,5 |
Сжатие
1 исполнение
Наименование. Исполнение. Класс точности. | А, мм. | В, мм. | С, мм. | D, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2С-0,1/1И-2 | 85 | 85 | 23 | М6 | 0,1 | 0,01 | 0,00002 |
АЦД/2С-0,2/1И-2 | 85 | 85 | 23 | М6 | 0,2 | 0,025 | 0,00005 |
АЦД/2С -0,5/1И-2 | 76 | 52 | 20 | М12 | 0,5 | 0,05 | 0,0001 |
АЦД/2С -1/1И-2 | 76 | 52 | 20 | М12 | 1 | 0,1 | 0,0002 |
АЦД/2С -2/1И-2 | 76 | 52 | 20 | М12 | 2 | 0,25 | 0,0005 |
АЦД/2С -5/1И-2 | 76 | 52 | 28 | М12 | 5 | 0,5 | 0,001 |
АЦД/2С -10/1И-2 | 76 | 52 | 28 | М12 | 10 | 1 | 0,002 |
АЦД/2С -20/1И-2 | 104 | 76 | 26 | М20 | 20 | 2,5 | 0,005 |
АЦД/2С -50/1И-2 | 102 | 76 | 32 | М20 | 50 | 5 | 0,01 |
АЦД/2С -100/1И-2 | 178 | 125 | 51 | М30х2 | 100 | 10 | 0,02 |
АЦД/2С -200/1И-2 | 200 | 160 | 60 | М42x3 | 200 | 25 | 0,05 |
АЦД/2С -300/1И-2 | 230 | 190 | 80 | М42x3 | 300 | 30 | 0,05 |
3 исполнение
Наименование. Исполнение. Класс точности. | C1, мм. | C2, мм. | C3, мм. | C4, мм. | C5, мм. | H, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2C-5/3И-2 | 113 | 97 | 76 | 42 | 7 | 35 | 5 | 0,5 | 0,001 |
АЦД/2C-10/3И-2 | 113 | 97 | 76 | 42 | 7 | 35 | 10 | 1,0 | 0,002 |
АЦД/2C-20/3И-2 | 113 | 97 | 76 | 42 | 7 | 35 | 20 | 2,5 | 0,005 |
АЦД/2C-50/3И-2 | 113 | 97 | 76 | 42 | 7 | 35 | 50 | 5,0 | 0,01 |
4 исполнение
Наименование. Исполнение. Класс точности. | D1, мм. | D2, мм. | D3, мм. | M, мм. | R, мм. | H, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2С-2/4И-2 | 86 | 25 | 97 | 3 отв. М5 | 30 | 50 | 2 | 0,25 | 0,0005 |
АЦД/2С-5/4И-2 | 86 | 25 | 97 | 3 отв. М5 | 30 | 50 | 5 | 0,5 | 0,001 |
АЦД/2С-10/4И-2 | 86 | 25 | 97 | 3 отв. М5 | 55 | 50 | 10 | 1 | 0,002 |
АЦД/2С-20/4И-2 | 86 | 25 | 97 | 3 отв. М5 | 55 | 50 | 20 | 2,5 | 0,005 |
АЦД/2С-50/4И-2 | 86 | 25 | 97 | 3 отв. М5 | 55 | 50 | 50 | 5 | 0,01 |
АЦД/2С-100/4И-2 | 96 | 25 | 113 | 4 отв. М6 | 70 | 75 | 100 | 10 | 0,02 |
АЦД/2С-200/4И-2 | 96 | 25 | 113 | 4 отв. М6 | 70 | 75 | 200 | 25 | 0,05 |
АЦД/2С-300/4И-2 | 96 | 25 | 113 | 4 отв. М6 | 70 | 75 | 300 | 30 | 0,05 |
АЦД/2С-500/4И-2 | 124 | 40 | 154 | 4 отв. М8 | 100 | 100 | 500 | 50 | 0,1 |
5 исполнение
Наименование. Исполнение. Класс точности. | D1, мм. | D2, мм. | D3, мм. | R, мм. | H, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2С-200/5И-2 | 28 | 65 | 90 | 160 | 180 | 200 | 25 | 0,05 |
АЦД/2С-500/5И-2 | 44 | 99 | 90 | 200 | 200 | 500 | 50 | 0,1 |
АЦД/2С-1000/5И-2 | 62 | 141,3 | 90 | 290 | 220 | 1000 | 100 | 0,2 |
АЦД/2С-2000/5И-2 | 100 | 165,1 | 166 | 300 | 400 | 2000 | 250 | 0,5 |
Тензометрические датчики для 1 класса точности
Предел допускаемой относительной суммарной погрешности для 1-го класса: ± 0,24 %
Пределы допускаемого относительного размаха показаний для 1-го класса:± 0,20%
Пределы допускаемого относительного гистерезиса для 1-го класса: ± 0,30 %
Растяжение
1 исполнение
Наименование. Исполнение. Класс точности. | А, | В, | С, | D, | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2Р-0,1/1И-1 | 85 | 85 | 23 | М6 | 0,1 | 0,01 | 0,00001 |
АЦД/2Р-0,2/1И-1 | 85 | 85 | 23 | М6 | 0,2 | 0,02 | 0,00002 |
АЦД/2Р -0,5/1И-1 | 76 | 52 | 20 | М12 | 0,5 | 0,05 | 0,00005 |
АЦД/2Р -1/1И-1 | 76 | 52 | 20 | М12 | 1 | 0,1 | 0,0001 |
АЦД/2Р -2/1И-1 | 76 | 52 | 20 | М12 | 2 | 0,2 | 0,0002 |
АЦД/2Р -5/1И-1 | 76 | 52 | 28 | М12 | 5 | 0,5 | 0,0005 |
АЦД/2Р -10/1И-1 | 76 | 52 | 28 | М12 | 10 | 1 | 0,001 |
АЦД/2Р -20/1И-1 | 104 | 76 | 26 | М20 | 20 | 2 | 0,002 |
АЦД/2Р -50/1И-1 | 102 | 76 | 32 | М20 | 50 | 5 | 0,005 |
АЦД/2Р -100/1И-1 | 178 | 125 | 51 | М30х2 | 100 | 10 | 0,01 |
АЦД/2Р -200/1И-1 | 200 | 160 | 60 | М42x3 | 200 | 20 | 0,02 |
АЦД/2Р -300/1И-1 | 230 | 190 | 80 | М42x3 | 300 | 30 | 0,02 |
6 Исполнение
Наименование. Исполнение. Класс точности. | L1, мм. | L2, мм. | L3, мм. | L4, мм. | M1=M2, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2Р-100/6И-1 | 230 | 95 | 48 | 90 | M42 | 100 | 10 | 0,01 |
АЦД/2Р-200/6И-1 | 230 | 95 | 48 | 90 | M42 | 200 | 20 | 0,02 |
АЦД/2Р-500/6И-1 | 350 | 110 | 60 | 170 | M60х4 | 500 | 50 | 0,05 |
АЦД/2Р-1000/6И-1 | 450 | 150 | 80 | 220 | M80x6 | 1000 | 100 | 0,1 |
АЦД/2Р-2000/6И-1 | 580 | 170 | 100 | 280 | М120х6 | 2000 | 200 | 0,2 |
Сжатие
1 исполнение
Наименование. Исполнение. Класс точности. | А, мм. | В, мм. | С, мм. | D, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2С-0,1/1И-1 | 85 | 85 | 23 | М6 | 0,1 | 0,01 | 0,00001 |
АЦД/2С-0,2/1И-1 | 85 | 85 | 23 | М6 | 0,2 | 0,02 | 0,00002 |
АЦД/2С -0,5/1И-1 | 76 | 52 | 20 | М12 | 0,5 | 0,05 | 0,00005 |
АЦД/2С -1/1И-1 | 76 | 52 | 20 | М12 | 1 | 0,1 | 0,0001 |
АЦД/2С -2/1И-1 | 76 | 52 | 20 | М12 | 2 | 0,2 | 0,0002 |
АЦД/2С -5/1И-1 | 76 | 52 | 28 | М12 | 5 | 0,5 | 0,0005 |
АЦД/2С -10/1И-1 | 76 | 52 | 28 | М12 | 10 | 1 | 0,001 |
АЦД/2С -20/1И-1 | 104 | 76 | 26 | М20 | 20 | 2 | 0,002 |
АЦД/2С -50/1И-1 | 102 | 76 | 32 | М20 | 50 | 5 | 0,005 |
АЦД/2С -100/1И-1 | 178 | 125 | 51 | М30х2 | 100 | 10 | 0,01 |
АЦД/2С -200/1И-1 | 200 | 160 | 60 | М42x3 | 200 | 20 | 0,02 |
АЦД/2С -300/1И-1 | 230 | 190 | 80 | М42x3 | 300 | 30 | 0,02 |
4 исполнение
Наименование. Исполнение. Класс точности. | D1, мм. | D2, мм. | D3, мм. | M, мм. | R, мм. | H, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2С-2/4И-1 | 86 | 25 | 97 | 3 отв. М5 | 30 | 50 | 2 | 0,2 | 0,0002 |
АЦД/2С-5/4И-1 | 86 | 25 | 97 | 3 отв. М5 | 30 | 50 | 5 | 0,5 | 0,0005 |
АЦД/2С-10/4И-1 | 86 | 25 | 97 | 3 отв. М5 | 55 | 50 | 10 | 1 | 0,001 |
АЦД/2С-20/4И-1 | 86 | 25 | 97 | 3 отв. М5 | 55 | 50 | 20 | 2 | 0,002 |
АЦД/2С-50/4И-1 | 86 | 25 | 97 | 3 отв. М5 | 55 | 50 | 50 | 5 | 0,005 |
АЦД/2С-100/4И-1 | 96 | 25 | 113 | 4 отв. М6 | 70 | 75 | 100 | 10 | 0,01 |
АЦД/2С-200/4И-1 | 96 | 25 | 113 | 4 отв. М6 | 70 | 75 | 200 | 20 | 0,02 |
АЦД/2С-300/4И-1 | 96 | 25 | 113 | 4 отв. М6 | 70 | 75 | 300 | 30 | 0,02 |
АЦД/2С-500/4И-1 | 124 | 40 | 154 | 4 отв. М8 | 100 | 100 | 500 | 50 | 0,05 |
5 исполнение
Наименование. Исполнение. Класс точности. | D1, мм. | D2, мм. | D3, мм. | R, мм. | H, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/2С-200/5И-1 | 28 | 65 | 90 | 160 | 180 | 200 | 20 | 0,02 |
АЦД/2С-500/5И-1 | 44 | 99 | 90 | 200 | 200 | 500 | 50 | 0,05 |
АЦД/2С-1000/5И-1 | 62 | 141,3 | 90 | 290 | 220 | 1000 | 100 | 0,1 |
АЦД/2С-2000/5И-1 | 100 | 165,1 | 166 | 300 | 400 | 2000 | 200 | 0,2 |
Питание динамометров осуществляется:
от сети переменного тока напряжением 220В, частотой 50Гц, потребляемая мощность не более 15Вт.
Условия эксплуатации:
- область нормальных значений температуры окружающего воздуха от + 15°С до + 25°С;
- область нормальных значений относительной влажности от 40% до 90%.
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
