Серия электронных динамометров АЦД/1
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s04892Цену уточните у менеджера
Серия электронных динамометров АЦД/1

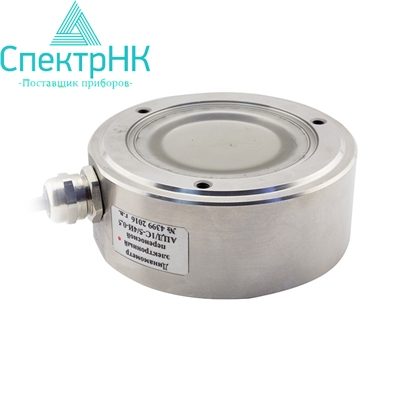

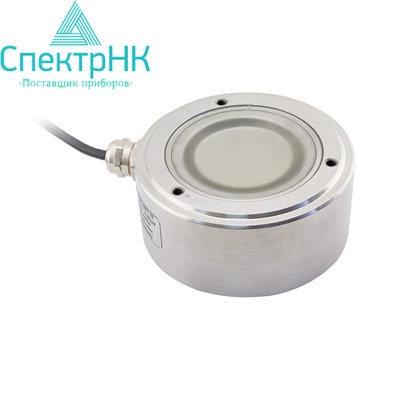

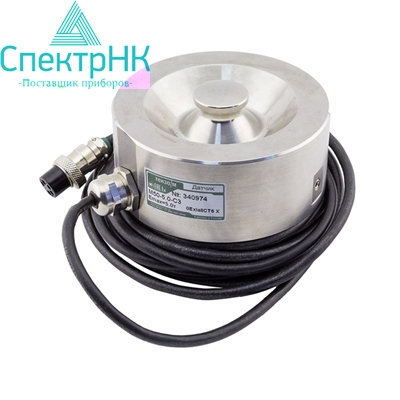

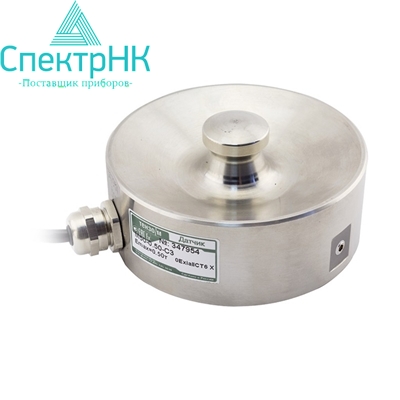

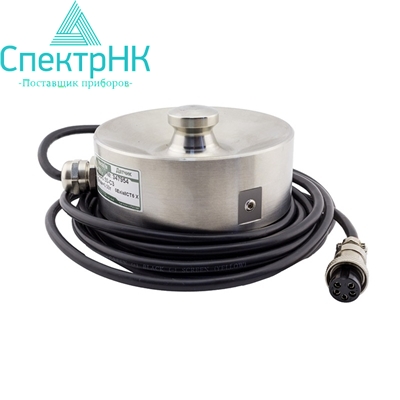

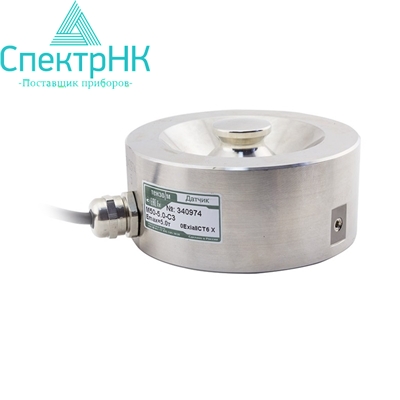

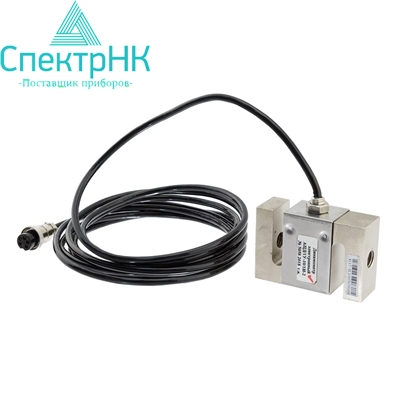

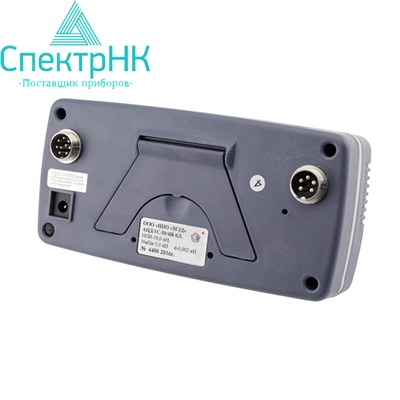

Динамометры представляют собой тензометрический датчик, соединенный кабелем связи с электронным блоком.
Данные динамометры являются сопоставимыми по цене аналогами устаревших механических динамометров ДПУ, ДОСМ, ДОРМ, ДСП.
Отличительные особенности:

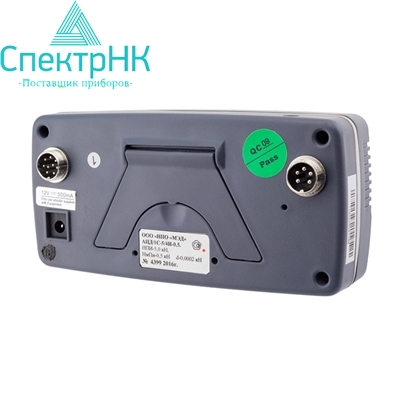

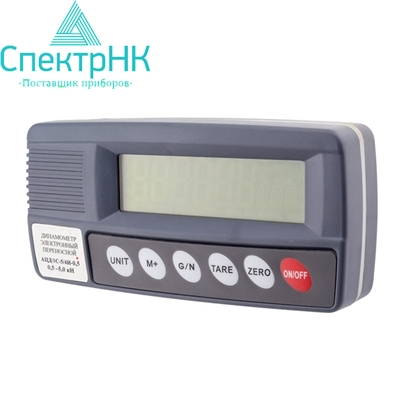

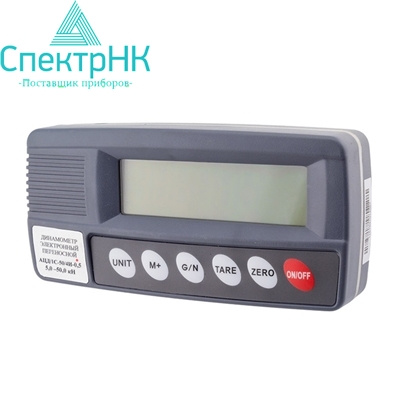

- Габаритные размеры электронного блока: 175х84х39 мм
- Масса электронного блока не более: 500 г

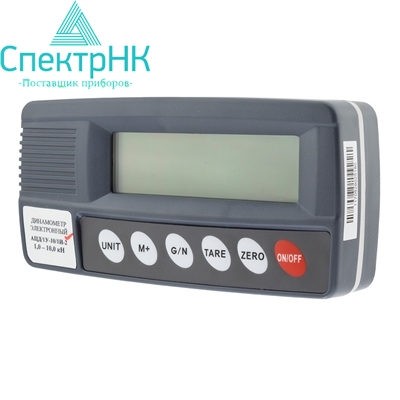

- Дисплей: жидкокристаллический с подсветкой
- Длина соединительного кабеля (между блоком и датчиком): ~3 м
Основные функции:
- Автономное питание (встроенные аккумуляторные батареи)
- Фиксация пикового значения
- Переключение единицы измерения из кН в тс (Н в кгс)

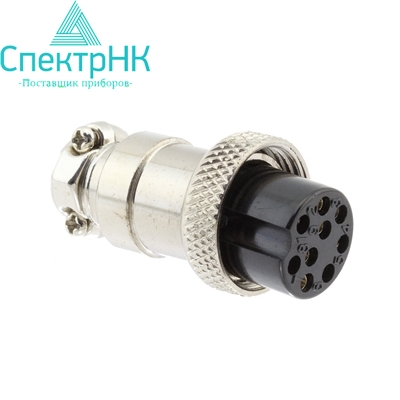

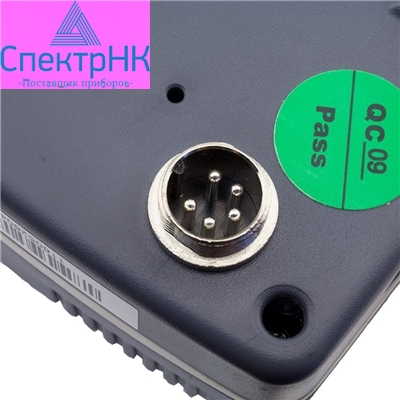

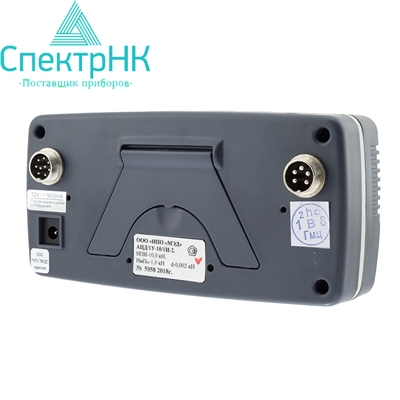

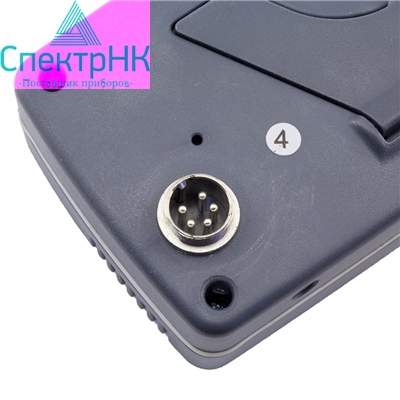

- Выход (XLR mini 9 pin, RS232) для подключения к ПК
Условное обозначение:
АЦД/1М-Х/ТИ-К, где:
- М - вид измеряемой силы (Р - растяжение, C - сжатие, У- универсальный);
- Х - наибольший предел измерений (НПИ), кН;
- Т - вариант исполнения тензометрического датчика;
- К - класс точности (00; 0,5; 1; 2).
Комплект поставки
«Рабочий» электронный динамометр:
- Электронный блок
- Тензометрический датчик
- Паспорт
- Инструкция по эксплуатации
«Эталонный» электронный динамометр:
- Электронный блок
- Тензометрический датчик
- Паспорт
- Инструкция по эксплуатации
- Свидетельство о поверке как для эталона 2-го разряда, согласно новой поверочной схеме
- Протокол поверки (калибровки)

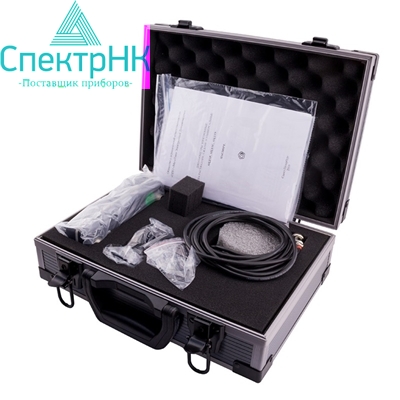

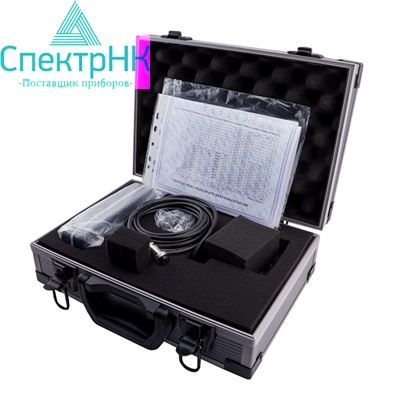

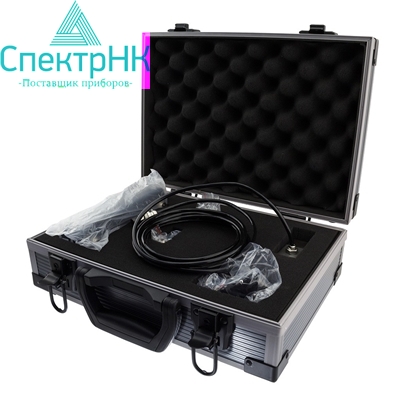

- Кейс для хранения и транспортировки
Дополнительные опции:
- Кабель для подключения к ПК (DE9, RS232)
- Кабель для подключения к ПК (USB)
- Программное обеспечение для ПК (предоставляется бесплатно)
- Удлинение соединительного кабеля до 50 м
- Блок радиоканала
- Кейс для транспортировки и хранения
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Сертификаты
- Госреестр СИ Казахстана: № 50803-12
- Госреестр СИ Республики Казахстан: №12563
- Госреестр СИ Республики Беларусь: №10377
Технические характеристики
Тензометрические датчики для 2 класса точности
Предел допускаемой относительной суммарной погрешности для 2-го класса: ± 0,45 %
Пределы допускаемого относительного размаха показаний для 2-го класса: ±0,40%
Пределы допускаемого относительного гистерезиса для 2-го класса: ± 0,50 %
Универсальные
1 исполнение
Наименование. Исполнение. Класс точности. | А, мм. | В, мм. | С, мм. | D, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/1У-0,1/1И-2* | 64 | 70 | 12 | М8 | 0,1 | 0,01 | 0,00002 |
АЦД/1У-0,2/1И-2* | 64 | 70 | 12 | М8 | 0,2 | 0,025 | 0,00005 |
АЦД /1У -0,5/1И-2* | 64 | 70 | 12 | М8 | 0,5 | 0,05 | 0,0001 |
АЦД /1У -1/1И-2* | 64 | 70 | 12 | М8 | 1,0 | 0,1 | 0,0002 |
АЦД /1У -2/1И-2 | 64 | 70 | 20 | М12 | 2,0 | 0,25 | 0,0005 |
АЦД /1У -5/1И-2 | 64 | 70 | 20 | М12 | 5,0 | 0,5 | 0,001 |
АЦД /1У -10/1И-2 | 64 | 70 | 25 | М12 | 10 | 1 | 0,002 |
АЦД /1У -20/1И-2 | 90 | 88 | 32 | М20х1,5 | 20 | 2,5 | 0,005 |
АЦД /1У -50/1И-2 | 90 | 88 | 32 | М20х1,5 | 50 | 5 | 0,01 |
АЦД /1У -100/1И-2 | 110 | 110 | 50 | М30х2 | 100 | 10 | 0,02 |
АЦД /1У -150/1И-2 | 190 | 160 | 60 | М39х2 | 150 | 10 | 0,02 |
АЦД /1У -200/1И-2 | 200 | 160 | 60 | М42х3 | 200 | 25 | 0,05 |
АЦД /1У -300/1И-2 | 230 | 190 | 80 | М42х3 | 300 | 30 | 0,05 |
6 исполнение
Наименование. Исполнение. Класс точности. | H1, мм. | H2, мм. | A, мм. | L, мм. | SR, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/1У- 200/6И-2 | 180 | 64,9 | 73 | 99,7 | 200 | 200 | 25 | 0,05 |
АЦД/1У- 500/6И-2 | 250 | 96,9 | 105 | 138,3 | 300 | 500 | 50 | 0,1 |
АЦД/1У - 1000/6И-2 | 350 | 126,1 | 152,4 | 183,9 | 400 | 1000 | 100 | 0,2 |
Тензометрические датчики для 1 класса точности
Предел допускаемой относительной суммарной погрешности для 1-го класса: ± 0,24 %
Пределы допускаемого относительного размаха показаний для 1-го класса: ±0,20%
Пределы допускаемого относительного гистерезиса для 1-го класса: ± 0,30 %
Универсальные
1 исполнение
Наименование. Исполнение. Класс точности. | А, мм. | В, мм. | С,мм. | D, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/1У-0,1/1И-1* | 85 | 85 | 23 | М6 | 0,1 | 0,01 | 0,00001 |
АЦД/1У-0,2/1И-1* | 85 | 85 | 23 | М6 | 0,2 | 0,02 | 0,00002 |
АЦД/1У -0,5/1И-1* | 76 | 52 | 20 | М12 | 0,5 | 0,05 | 0,00005 |
АЦД/1У -1/1И-1* | 76 | 52 | 20 | М12 | 1 | 0,1 | 0,0001 |
АЦД/1У -2/1И-1 | 76 | 52 | 20 | М12 | 2 | 0,2 | 0,0002 |
АЦД/1У -5/1И-1 | 76 | 52 | 28 | М12 | 5 | 0,5 | 0,0005 |
АЦД/1У -10/1И-1 | 76 | 52 | 28 | М12 | 10 | 1 | 0,001 |
АЦД/1У -20/1И-1 | 104 | 76 | 26 | М20х1,5 | 20 | 2 | 0,002 |
АЦД/1У -50/1И-1 | 102 | 76 | 32 | М20х1,5 | 50 | 5 | 0,005 |
АЦД/1У -100/1И-1 | 175 | 125 | 50 | М33х3 | 100 | 10 | 0,01 |
АЦД/1У -200/1И-1 | 200 | 160 | 60 | М42х3 | 200 | 20 | 0,02 |
АЦД/1У -300/1И-1 | 230 | 190 | 80 | М42х3 | 300 | 30 | 0,02 |
2 исполнение
Наименование. Исполнение. Класс точности. | A, мм. | B, мм. | H, мм. | H1, мм. | H2, мм. | Наиб. предел измерения, кН | Наим. предел измерения, КН | Цена деления, кН |
АЦД/1У- 100/1И-1 | 130,3 | 153,9 | 83,9 | 131,5 | 174,5 | 100 | 10,0 | 0,01 |
АЦД/1У- 200/2И-1 | 130,3 | 153,9 | 83,9 | 131,5 | 174,5 | 200 | 20,0 | 0,02 |
АЦД/1У- 500/2И-1 | 165,1 | 203,2 | 108 | 162,3 | 217,3 | 500 | 50,0 | 0,05 |
АЦД/1У- 1000/2И-1 | 229 | 279 | 152,4 | 229,8 | 307,3 | 1000 | 100,0 | 0,1 |
Тензометрические датчики для 0,5 класса точности
Предел допускаемой относительной суммарной погрешности для класса 0,5: ± 0,12 %
Пределы допускаемого относительного размаха показаний для класса 0,5: ±0,10%
Пределы допускаемого относительного гистерезиса для класса 0,5: ± 0,15 %
Универсальные
1 исполнение
Наименование. Исполнение. Класс точности. | А, мм. | В, мм. | С,мм. | D, мм. | Наиб. предел измерения, кН | Наим. предел измерения, кН | Цена деления, кН |
АЦД/1У-0,1/1И-0,5* | 85 | 85 | 23 | М6 | 0,1 | 0,01 | 0,000005 |
АЦД/1У-0,2/1И-0,5* | 85 | 85 | 23 | М6 | 0,2 | 0,02 | 0,00001 |
АЦД/1У -0,5/1И-0,5* | 76 | 52 | 20 | М12 | 0,5 | 0,05 | 0,00002 |
АЦД/1У -1/1И-0,5* | 87,3 | 57,2 | 24 | М12 | 1 | 0,1 | 0,00005 |
АЦД/1У -2/1И-0,5 | 87,3 | 57,2 | 24 | М12 | 2 | 0,2 | 0,0001 |
АЦД/1У -5/1И-0,5 | 87,3 | 57,2 | 24 | М12 | 5 | 0,5 | 0,0002 |
АЦД/1У -10/1И-0,5 | 87,3 | 57,2 | 24 | М12 | 10 | 1 | 0,0005 |
АЦД/1У -20/1И-0,5 | 100 | 69,8 | 30,2 | М20 | 20 | 2 | 0,001 |
АЦД/1У -50/1И-0,5 | 100 | 76,2 | 36,6 | М20 | 50 | 5 | 0,002 |
2 исполнение
Наименование. Исполнение. Класс точности. | A, мм. | B, мм. | H, мм. | H1, мм. | H2, мм. | Наиб. предел измерения, кН | Наим. предел измерения, КН | Цена деления, кН |
АЦД/1У- 100/1И-0,5 | 130,3 | 153,9 | 83,9 | 131,5 | 174,5 | 100 | 10,0 | 0,005 |
АЦД/1У- 200/2И-0,5 | 130,3 | 153,9 | 83,9 | 131,5 | 174,5 | 200 | 20,0 | 0,01 |
АЦД/1У- 500/2И-0,5 | 165,1 | 203,2 | 108 | 162,3 | 217,3 | 500 | 50,0 | 0,02 |
АЦД/1У- 1000/2И-0,5 | 229 | 279 | 152,4 | 229,8 | 307,3 | 1000 | 100,0 | 0,05 |
Питание динамометров осуществляется:

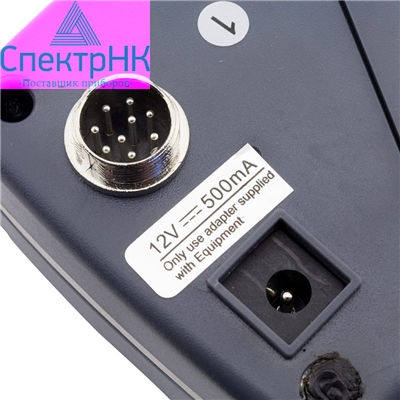

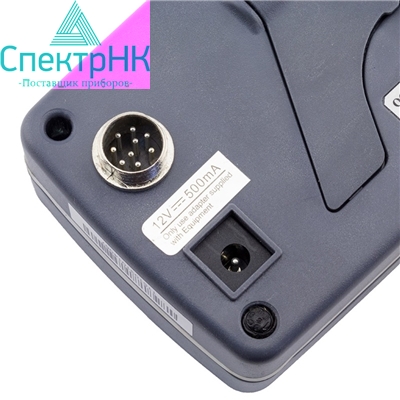

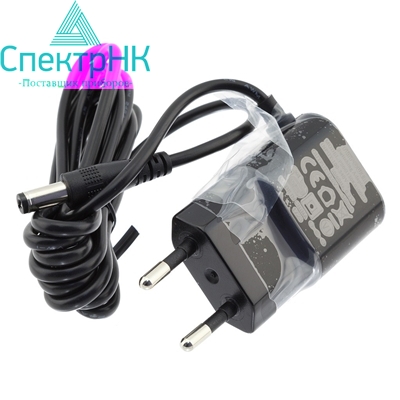

от аккумуляторных батарей напряжением 7,2В или от сетевого (110-220В 50Гц) адаптера с выходным напряжением 12В-500мА/ч, потребляемая мощность не более 6Вт.
Условия эксплуатации:
- область нормальных значений температуры окружающего воздуха от + 15°С до + 25°С;
- область нормальных значений относительной влажности от 40% до 90%.
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
