Ручное устройство контроля арматуры RUKA

Ручное устройство контроля арматуры RUKA

RUKA ручное устройство контроля арматуры - предназначено для ручного ультразвукового контроля стыковых однорядных соединений стержней арматуры диаметром от 20 до 40 мм, выполненных ванными и многослойными способами сварки в инвентарных формах, на стальных скобах-накладках и подкладках или без формующих и вспомогательных элементов. Устройство применяется в составе с ультразвуковым высокочастотным дефектоскопом общего назначения, позволяющим работать по раздельной схеме подключения ультразвуковых пьезоэлектрических преобразователей (ПЭП).

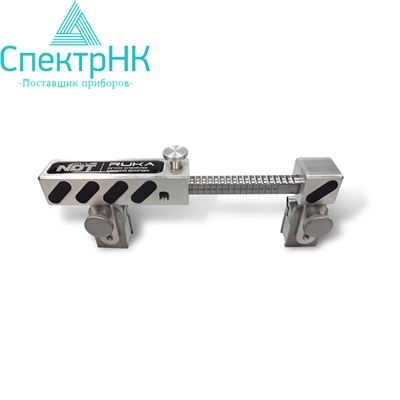

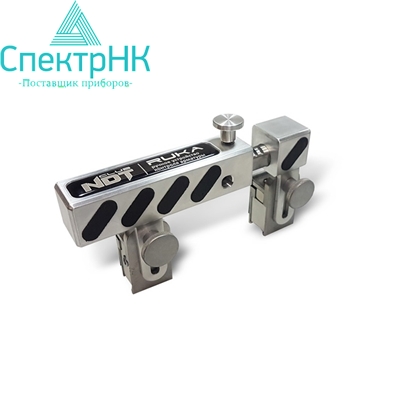

Система RUKA внешне представляет собой механическое устройство, состоящее из подвижного механического затвора с изменяемой базой, пружинного фиксатора затвора, и двух магнитных башмаков с ультразвуковыми преобразователями. Во внешней части затвора на боковой поверхности располагается окно (показатель расстояния между ПЭП), в котором отражается текущее значение расстояния между преобразователями (точками выхода ультразвуковой волны преобразователей), все значения расстояний выгравированы на внутреннем стержне затвора.

Принцип действия:

Устройство RUKA в составе с ультразвуковым высокочастотным дефектоскопом обеспечивает наиболее удобную, зеркально-теневую схему ультразвукового контроля, которая позволяет выявить внутренние дефекты (трещины, непровары, поры и шлаковые включения) в сварных соединениях без расшифровки их характера и координат.

При необходимости, возможна реализация теневой схемы, с использованием дополнительного магнитного башмака (дополнительные комплектующие).

Отличительные особенности:

• Точное позиционирование преобразователей - обеспечивает постоянную базу (расстояние между преобразователями) и их соосную установку на стержень арматуры, как при перемещении вдоль, так и вокруг стержня арматуры.
• Быстрое и удобное изменение расстояния между преобразователями с фиксированным шагом при переходе к контролю соединений стержней арматуры разного диаметра.
• Магнитное, постоянное, независимое от оператора усилие прижатия преобразователей.
• Долговечность - использование в системе зарекомендовавших себя на рынке износостойких преобразователей SENDAST 323-2,5-65.
• Химически стойкие кабели PROFI с угловыми разъемами, используемые в системе, обладают большей живучестью, а также позволяют работать в ограниченных условиях.
• Одно-лямочный рюкзак-чехол CLUB-М является универсальным чехлом для приборов контроля в строительстве: устройство RUKA, молотки Шмидта, толщиномеры и т.п. Чехол удобен в обращении и переноске, может быть надет на большого человека в телогрейке, имеет несколько отделений и снабжен светоотражающими элементами.
• Модульная, полностью разборная конструкция.

Комплект поставки

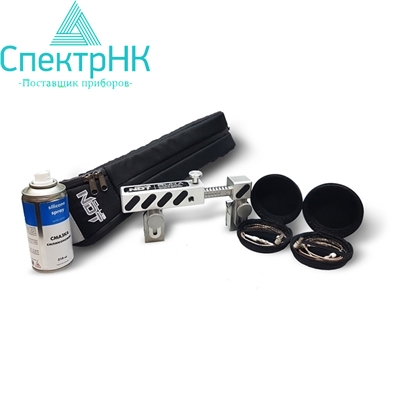

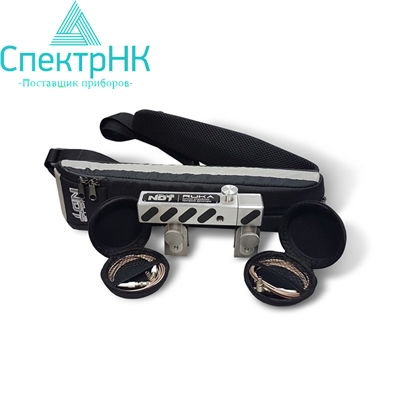

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

• Механический затвор RUKA – 1 шт.
• Магнитный башмак RUKA – 2 шт.
• Преобразователь SENDAST П323-2,5-65 – 2 шт.
• Кабель Lemo угловой-Lemo PROFI одинарный 1,2 м– 2 шт.

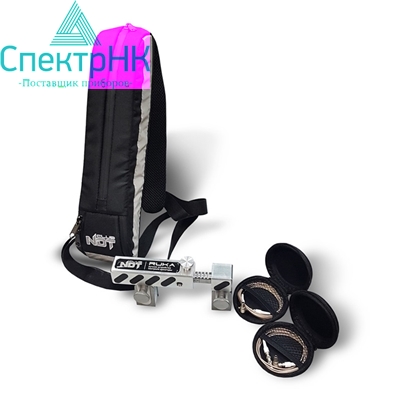

• Чехол CLUB-M
• Силиконовая смазка (для технического обслуживания и ухода за механическим затвором устройства RUKA)

ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ:

• Магнитный башмак RUKA
• Заглушка-имитатор пэп (используется для реализации теневого метода прозвучивания)
• Чехол CLUB-Т (круглая защитная сумка-чехол для хранения устройства RUKA совместно с дефектоскопом)

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
