Рентгеновский аппарат ШМЕЛЬ 250

Описание рентгеновский аппарат ШМЕЛЬ 250

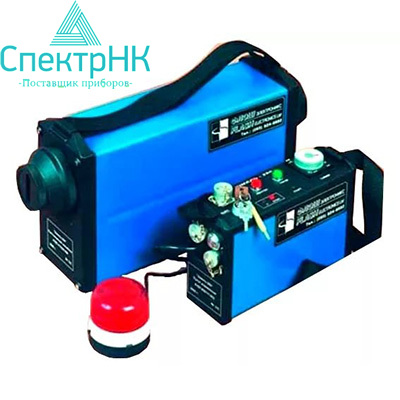

Переносной импульсный рентгеновский аппарат Шмель-250 выполнен из двух блоков: рентгеновского моноблока и пульта управления. Блоки соединены между собой кабелем длиной 25-100 метров. Рентгеновский генератор имеет биологическую защиту от обратного и рассеянного излучения, что обеспечивает безопасную работу оператора без использования специальных средств защиты.

Аппараты серии "Шмель" выпускаются в трех модификациях, отличающихся жесткостью рентгеновского излучения (т.е. значениями выходного напряжения, кВ - 220, 250, 240):

• рентгеновский аппарат ШМЕЛЬ-220;
• рентгеновский аппарат Шмель-250;
• рентгеновский аппарат Шмель-240А (с автономным питанием).

Отличительные особенности

• эксплуатация в любых атмосферных условиях в широком температурном диапазоне;
• применение в схемах фронтального и панорамного просвечивания;
• наилучшее отношение массы и потребляемой мощности к просвечивающей способности;
• питание от промышленной сети или аккумуляторных батарей;
• возможность применения в передвижных дефектоскопических лабораториях.

Применяется в следующих областях

• рентгенография сварных соединений в полевых условиях при прокладке и обслуживании газо- и нефтепроводов;
• дефектоскопия муфт, кабелей, железобетонных и сотовых конструкций;
• поиск закладок и внедренных устройств в помещениях.

Дополнительная комплектация Шмель 250

1. источник питания (блок аккумуляторов c индикацией степени разряда на 16 Ач);
2. специализированное зарядное устройство;
3. крепление для фронтального просвечивания трубопроводов диаметром 425-1420 мм с отвесом;
4. транспортное средство c центратором для панорамного просвечивания трубопроводов диаметром 720 - 1420 мм;
5. кабель соединительный 25 м;
6. кабель аккумуляторный;
7. рентгеновская трубка;
8. кассеты морозостойкие, масло-бензостойкие 75х400, 80х400, 300х400;
9. «Кассеты-спрут» морозостойкие, масло-бензостойкие, секционные для панорамного просвечивания.

Аксессуары к рентгеновскому аппарату

• Блок аккумуляторов и специализированное зарядное устройство. Блок аккумуляторов снабжен индикатором разряда.

Время работы аппарата «Шмель-250» в режиме излучения от полностью заряженного блока аккумуляторов	4 - 5 часов
Масса блока аккумуляторов	14,5 кг
Время полного заряда от специализированного зарядного устройства, не более	8 часов
Напряжение питания зарядного устройства	~ 190 - 220 В, 50 Гц
Мощность, потребляемая зарядным устройством от сети, не более	75 Вт



• Транспортное средство для панорамного просвечивания. Предназначено для транспортировки аппарата Шмель-250 с блоком аккумуляторов в трубопроводе диаметром от 720 до 1420 мм. Транспортное средство снабжено фонарем освещения.
• Крепление рентгеновского аппарата Шмель 250 для фронтального просвечивания. Предназначено для крепления рентгеновского моноблока на внешней поверхности трубопровода диаметром 425-1420 мм при использовании фронтальной схемы просвечивания. Моноблок фиксируется с помощью противовеса.

Технические характеристики
