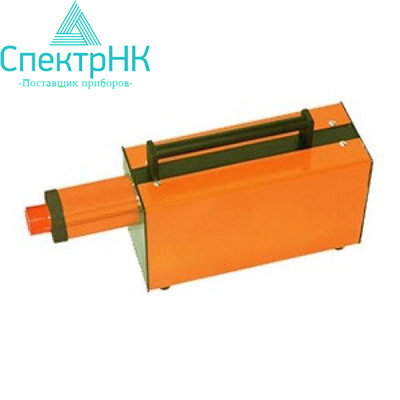

Рентгеновский аппарат САРМА-300

Описание рентгеновский аппарат САРМА-300

Данный аппарат относится к серии надежных портативных рентгенаппаратов импульсного действия, обеспечивающих качественный результат при работе в любых температурных режимах и различных климатических условиях. Аппарат выполняет рентгенографический контроль сварных стыков трубопроводов, следит за состоянием внутренних поверхностей металлоконструкций.

Особенности

При разработке и изготовлении аппарата применялись инновационные технологии, что позволило создать рентгеновский прибор, отличающийся сверхмалыми габаритами. Компактность аппарата позволяет его свободное использование в самых труднодоступных участках, где бессильна другая рентгеновская техника.

Рентгеновский импульсный аппарат «САРМА-300» способен просвечивать сталь на глубину 60 миллиметров. С помощью аппарата производится качественная рентгенография как в фронтально направленном, так и в панорамном режиме. Благодаря емкому надежному аккумулятору обеспечивается длительная работа без подзарядки до 8 часов.

Металлокерамическая рентгеновская трубка имеет небольшое фокусное пятно, что способствует более высокой интенсивности излучения. В отличие от других приборов, где используется масляная изоляция, в аппарате «САРМА-300» применяется смесь инертных газов, благодаря чему прибор обладает более легким весом и компактными габаритами.

Электронно-цифровой пульт помогает точно выставлять параметры экспозиции, задавать необходимое количество импульсов, защищает от короткого замыкания или холостого хода.

Данный аппарат — это самый компактный аппарат серии САРМА с анодным напряжением 300 кВ. Отличается уникальными массогабаритными характеристиками, при этом позволяет контролировать дефекты с максимальной эквивалентной толщиной до 60 мм по стали.

Назначение

Аппарат САРМА-300 предназначен для проведения рентгенографического контроля сварных соединений конструкций, трубопроводов и других объектов. Аппарат может быть использован, прежде всего, в труднодоступных местах, где тяжёлые условия затрудняют использование иного оборудования.

Аппарат предназначен как для направленной, так и панорамной рентгенографии.

Преимущества

Возможность питания как от сети переменного тока, так и от автономных источников питания
Одним из основных достоинств аппарата САРМА-300 является возможность работы без подключения внешних источников питания. Емкости аккумулятора, встроенного в цифровой пульт управления, достаточно для работы аппарата в течение 8 часов.

Направленное и панорамное просвечивание
Выход излучения в пределах конуса с углом 150° обеспечивает как направленное, так и панорамное просвечивание трубопроводов.

В высоковольтном блоке САРМА-300 в качестве изоляции используется смесь инертных газов
Аппараты с газовой изоляцией превосходят по габаритным и весовым характеристикам аппараты с масляной изоляцией, данные аппараты можно свободно ориентировать в пространстве при проведении контроля, они имеют ресурс гораздо выше и не требуют замены изоляции из-за старения.

Металлокерамическая рентгеновская трубка sarma-300-rentgenovskaya-trubkaВ аппарате используется рентгеновская трубка собственного производства с высокими показателями по интенсивности излучения, небольшим размером фокуса и большим ресурсом.

Разрядник высокой стабильности
Коммутационный разрядник имеет стабильные параметры, что позволяет передавать на высоковольтный трансформатор строго определенное напряжение, что обеспечивает высокую надёжность аппарата и продлевает его ресурс.

Цифровой пульт управления sarma-300-pult-upravleniyaЗначение экспозиции устанавливается нажатием кнопки и позволяет более точно выбирать необходимое количество импульсов с точностью до одного. Аккумуляторная батарея встроена в корпус пульта. Цифровой дисплей отображает всю необходимую информацию. Программируемые защиты от короткого замыкания и холостого хода.

В стационарных условиях питание пульта управления может осуществляться как от аккумуляторной батареи, так и от сети 220 В. В полевых условиях возможна работа от бортовой сети автомобиля 12/24 В.

Комплект поставки рентгеновский аппарат САРМА-300

• рентгеновский излучатель;
• ручной пульт управления с кабелем;
• малогабаритный аккумулятор;
• блок бесперебойного питания с комплектом кабелей;
• упаковочный футляр;
• инструкция по эксплуатации;

Дополнительное оборудование

Дополнительная комплектация может включать: световую и звуковую сигнализацию, проявочную машину, дешифратор рентгеновских снимков, негатоскоп, денситометр, оптический клин, дозиметр, защитную одежду, расходные материалы (пленку, экраны, кассеты, проявители).

Рентгенографический контроль проводится в стационарных и полевых условиях. Объект контроля может быть ориентирован в пространстве самым сложным образом.

Для удобства позиционирования рентгеновского аппарата относительно объекта контроля существуют различные приспособления:

Технические характеристики
