Рентген аппарат РПД-200

Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп
Страна производитель: Россия

Серия: РПД
Модель: РПД-200

Назначение рентгеновский аппарат РПД-200

Рентгеновские аппараты РПД-200 предназначены для контроля в нестационарных условиях. Рентгеновский аппарат РПД-200 осуществляет радиографический неразрушающий контроль качества сварных соединений трубопроводов, листовых и профильных металлических конструкций.

Серия переносных рентгеновских аппаратов РПД-200 представлена следующими моделями

• Рентгеновский аппарат РПД-200 (с боковым выходом излучения)
• Рентгеновский аппарат РПД-200П (с панорамным выходом излучения)
• Рентгеновский аппарат РПД-200-ПТ (с панорамным выходом излучения, для радиографии швов трубопроводов на трубосварочной базе)

Моноблок рентгеновского аппарата РПД-200 работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность рентгеновских аппаратов РПД-200 обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы рентгеновского аппарата РПД-200: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - порядка 30 минут, в зависимости от температуры окружающей среды.

Конструктивно рентгеновский аппарат РПД-200 представляет собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

БПУ представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с рентгеновским аппаратом РПД-200 производится при открытой крышке кейса.

Рентгеновский аппарат "РПД-200П" может иметь в своем составе специальную тележку для юстировки и перемещения аппарата внутри трубы для радиографии швов трубопроводов на трубосварочной базе (секциями по 3 трубы).

Тележка состоит из двух одинаковых узлов, монтируемых симметрично с двух концов моноблока. Каждый узел имеет 3 телескопические выдвигаемые опоры с колесами для передвижения аппарата по оси трубы.

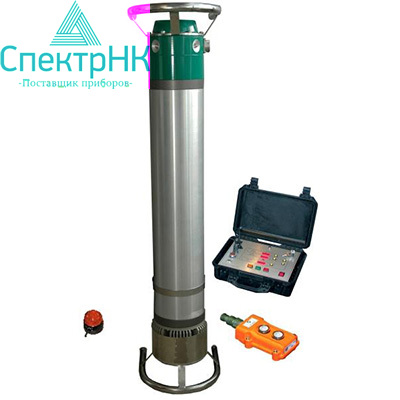

Комплект поставки рентгеновского аппарата РПД-200

• Рентгеновский аппарат РПД-200 в футляре с амортизацией и ручками для переноски;
• блок питания и управления (БПУ) в кейсе;
• пульт дистанционного управления с кабелем длиной 50 м;
• соединительный кабель (моноблок - БПУ) длиной 10 м; (в модификации "РПД-200 П" - 20 м).
• сигнальная лампа на магнитном держателе с кабелем длиной 10 м

Технические характеристики
