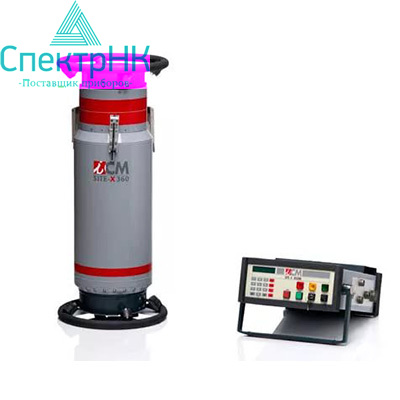

Рентгеновский аппарат ICM SITE-X
|
|
|
|
|
|
Гарантия производителя
Производитель: ICM
Доставка по Казахстану
Артикул: s00290Цену уточните у менеджера
Описание рентгеновский аппарат ICM SITE-X
Рентгеновские аппараты ICM серии – Site-X зарекомендовали себя как надежные аппараты, позволяющие производить качественный рентгеновский контроль в самых суровых условиях. Высокая надежность рентгеновских генераторов ICM многократно возрастает благодаря последним разработкам.
Рентгеновские аппараты ICM SITE-X постоянного действия обеспечивают высокое качество изображения при контроле резервуаров, трубопроводов в широком диапазоне просвечиваемых толщин. Встроенные диафрагмы, а аппараты ICM серии Site-X повышают удобство работы и уменьшают рассеянное излучение. Оборудование произведенное компанией ICM значительно превосходит импульсные рентгеновские аппараты как по качеству получаемых рентгенограмм, так и по скорости работы.
Модификации рентгеновских аппаратов ICM SITE X
Панорамные и направленные рентгеновские аппараты ICM выпускаются с напряжением 180, 200, 225, 250, 300, 320 кВ, также выпускается направленный аппарат на 360 кВ.
Все генераторы ICM SITE-X взаимозаменяемы и могут быть использованы и на Кроулерах, и со стандартным блоком управления SCU286.
От производителя
1. Наша задача
Повысить надежность рентгеновской дефектоскопии, проводимой непосредственно на объекте, и снизить производственные затраты.
Чтобы эффективно решить эту проблему, инженеры компании ICM усовершенствовали повсеместно опробованный и испытанный метод. Технологические решения на каждом этапе разработки выбирались с учетом качества, общей надежности и требования существенно увеличить срок службы рентгеновской трубки.
Высокая надежность рентгеновских генераторов серии SITE-X, исключительные рабочие характеристики этих устройств позволят вам снизить производственные издержки.
2. Простой и эффективный принцип действия
Генераторы SITE-X имеют стержневой анод: фокус находится за пределами изолированного элегазом SF6 генератора высокого напряжения.
Достигаемое таким образом уменьшение в весе позволяет делать больший упор на качество и улучшение характеристик (запас прочности, охлаждение, дополнительные принадлежности и т.д.).
3. Особенности
С участием Института Термомеханики Льежского Университета был разработан теплообменник с высоким коэффициентом полезного действия. Он позволяет получить 100% рабочий цикл при абсолютных условиях безопасности и в то же время уменьшает температуру анода на 50%.
Направленные генераторы оборудованы встроенным коллиматором «карусельного» типа, у которого имеется 3 диафрагмы, откалиброванные под наиболее часто используемые пленки. Данное устройство защищено от случайных потерь и обладает общим весом 0,8 кг, заменяя собой около 15 кг дополнительных принадлежностей.
В панорамных генераторах SITE-X фокусное пятно смещено вдоль оси к краю моноблока, что дает больше возможностей при контроле в труднодоступных местах
Технические характеристики
Технические характеристики на рентгеновские генераторы ICM, серии Site-X, напряжением от 200 до 250 кВ
Модель | SITE-X D2008 | SITE-X C2007 | SITE-X D2258 | SITE-X C2257 | SITE-X D2506 | SITE-X C2505 |
Напряжение на аноде | От 70 до 200 кВ | От 70 до 200 кВ | От 80 до 225 кВ | От 80 до 225 кВ | От 70 до 250 кВ | От 70 до 250 кВ |
Шаг изменения напряжения | 1кВ | 1кВ | 1кВ | 1кВ | 1кВ | 1кВ |
Ток трубки | От 1 до 8 мА | От 1 до 7 мА | От 1 до 8 мА | От 1 до 7 мА | От 1 до 6 мА | От 1 до 5 мА |
Шаг изменения тока трубки | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА |
Максимальная мощность излучения | 1 600 Вт | 1 400 Вт | 1 800 Вт | 1 575 Вт | 1 500 Вт | 1 250 Вт |
Геометрия излучения | направленная 60 х 40 | панорамная 360 х (2 х 20) | направленная 60 х 40 | панорамная 360 х (2 х 20) | направленная 60 х 40 | панорамная 360 х (2 х 20) |
Размер фокусного пятна | 2,5 х 2,5 | 0,8 х Ø5 | 2,5 х 2,5 | 0,8 х Ø5 | 2,5 х 2,5 | 0,8 х Ø5 |
Фильтрация | 3 мм Al | 3 мм Al | 3ммAl +0,4 ммNi | 4ммAl +0,4 ммNi | 3ммAl +0,4 ммNi | 4ммAl +0,4 ммNi |
Наличие встроенного коллиматора | Есть (4+1) | нет | Есть (4+1) | нет | Есть (4+1) | нет |
Рабочий цикл при температуре окружающей среды 40С | 100 % | 100 % | 100 % | 100 % | 100 % | 100 % |
Температура эксплуатации | От – 20С до +70С | От – 20С до +70С | От – 20С до +70С | От – 20С до +70С | От – 20С до +70С | От – 20С до +70С |
Температура хранения | От – 40С до +80С | От – 40С до +80С | От – 40С до +80С | От – 40С до +80С | От – 40С до +80С | От – 40С до +80С |
Проникновение по стали при максимальной интенсивности излучения. (FFD="700мм, Film D7Pb, D=1,5, T=20мин) | 39 мм | 38 мм | 45 мм | 44 мм | 52 мм | 49 мм |
Габаритные размеры | Ø346 х 771 | Ø346 х 771 | Ø346 х 771 | Ø346 х 771 | Ø346 х 771 | Ø346 х 771 |
Масса генератора | 26 кг | 25 кг | 26 кг | 25 кг | 26 кг | 25 кг |
Технические характеристики на рентгеновские генераторы ICM, серии Site-X, напряжением от 300 до 360 кВ
Модель | SITE-XD 3006 | SITE-XC 3005 | SITE-X D 3205 | SITE-XC 3205 | SITE-XD3605 |
Напряжение на аноде | От 100 до 300 кВ | От 100 до 300 кВ | От 90 до 320 кВ | От 90 до 320 кВ | от 100 до 360 кВ |
Шаг изменения напряжения | 1кВ | 1кВ | 1кВ | 1кВ | 1кВ |
Ток трубки | От 1 до 6 мА | От 1 до 5 мА | От 1 до 6 мА | От 1 до 5 мА | От 1 до 5 мА |
Шаг изменения тока трубки | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА |
Максимальная мощность излучения | 1 800 Вт | 1 500 Вт | 1 920 Вт | 1 600 Вт | 1 800 Вт |
Геометрия излучения | направленная 60 х 40 | панорамная 360 х (2 х 20) | направленная 60 х 40 | панорамная 360 х (2 х 20) | направленная 60 х 40 |
Размер фокусного пятна | 2,5 х 2,5 | 0,8 х Ø5 | 2,5 х 2,5 | 0,8 х Ø5 | 2,6 х 2,6 |
Фильтрация | 3 (Al)+0,4(Ni) | 4ммAl +0,4 ммNi | 3 (Al)+0,4(Ni) | 4ммAl +0,4 ммNi | 5 (Al)+0,4(Ni) |
Наличие встроенного коллиматора | Есть | нет | Есть | нет | Есть |
Рабочий цикл при температуре окружающей среды 40С | 100 % | 100 % | 100 % | 100 % | 100 % |
Температура эксплуатации | От – 25С до +70С | От – 20С до +70С | От – 25С до +70С | От – 20С до +70С | От – 25С до +70С |
Температура хранения | От – 40С до +80С | От – 40С до +80С | От – 40С до +80С | От – 40С до +80С | От – 40С до +80С |
Проникновение по стали при максимальной интенсивности излучения. (FFD="700мм, Film D7Pb, D=1,5, T=20мин) | 63 мм | 60 мм | 69 мм | 66 мм | 82 мм |
Габаритные размеры | Ø346 х 831 | Ø346 х 831 | Ø346 х 831 | Ø346 х 831 | Ø400 х 930 |
Масса генератора | 28 кг | 27 кг | 28 кг | 27 кг | 46 кг |
Где купить Рентгеновский аппарат ICM SITE-X в Алматы
Рентгеновский аппарат ICM SITE-X можно заказать в компании «СпектрНК»: оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp). Менеджер в Алматы уточнит комплектацию и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц.
Вопросы и ответы
Сколько стоит Рентгеновский аппарат ICM SITE-X?
Цена зависит от комплектации и условий поставки — менеджер в Алматы подготовит коммерческое предложение по вашему запросу.
Можно ли заказать Рентгеновский аппарат ICM SITE-X с доставкой по Казахстану?
Да, доставляем по всему Казахстану транспортными компаниями и курьерскими службами, по Алматы — своей службой доставки.
Кто производитель Рентгеновский аппарат ICM SITE-X?
Производитель — ICM. Все приборы бренда — на странице ICM, похожие модели — в разделе «Рентгеновские аппараты».
