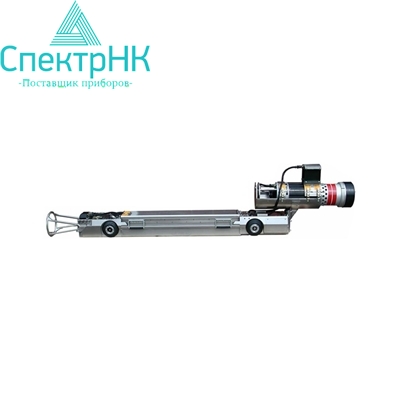

Рентгенографический кроулер JME 10-60

Рентгенографический кроулер JME 10-60

Кроулер JME 10-60 применяется  при строительстве трубопроводов диаметром от 250 до 1500 мм в условиях жесткого климата. Данный кроулер может поставляется с  трубками мощностью рентгеновского аппарата  200, 225 им 300 кВ.

Отличительные особенности рентгенографического кроулера JME 10-60

• Модульная конструкция
• Модели с рентгеновской трубкой на 160, 180, 200, 225 или 300кВ или гамма-изотопом
• Полностью дистанционное управление
• Панорамное экспонирование на 360°

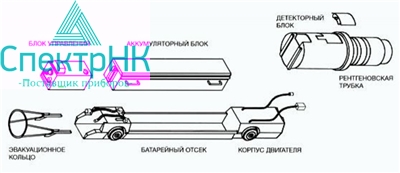

Комплект поставки

Дополнительные приадлежности к кроулерам

• Электромагнитная система управления. Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде. Прекрасно зарекомендовала себя при строительстве трубопровода в РФ и Казахстане. Снимает целый ряд дополнительных вопросов

• Набор расширительных валов. Набор валов и втулок колес поможет установить Кроулер в трубопроводы большего размера.
• Многоканальное зарядное устройство. Зарядное устройство для источника питания свинцово-кислотных батарей JME для оптимальной работы и срока эксплуатации батарей.
• Запасной источник питания. Благодаря дополнительному источнику питания Кроулер может работать в течение продолжительного времени, в то время как использованный источник питания перезаряжается.
• Система радиовозврата. Дистанционная система, позволяющая вернуть Кроулер на исходную позицию даже в случае отказа всей электроники.
• Эвакуационное устройство. Устройство с фиксированным гарпуном на одном конце, запускаемое в трубопровод для эвакуации главного Кроулера в случае неисправности.
• Датчики конца трубы. Инфракрасные датчики исключают возможность выпадения Кроулера из трубы. Устанавливается на передней и задней частях Кроулера.
• Блок предупредительных звуковых/визуальных сигналов. Предупредительный блок сигналов, работающий на независимых батареях, дает проблесковый сигнал и звуковые сигналы с внешней стороны трубопровода, когда Кроулер испускает излучение (рентгеновское или гамма).
• Тестер. Полезный эксплуатационный прибор для помощи в поиске дефектов и установке электронного модуля.
• Комплект запасных частей. Набор запасных частей необходим в тех местах, где будет трудно достать какие-либо нужные детали. Включает в себя более 280 наименований электронных и электрических компонентов, запасные аккумуляторные блоки и колеса, набор инструментов.
• Нестандартные редукторы. Редукторы могут поставляться или прилагаться к Кроулерам с нестандартным передаточным числом. Это позволяет покупателям изменять скорость перемещения Кроулера согласно его требованиям.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Дать оценку сцеплений труб поможет JME 10-60. Это компактный и самоуправляющийся рентгеновский комплекс, предназначенный для осуществления анализа качества сварных соединений трубопроводов. Прибор может эксплуатироваться в различных средах и при суровом климате через дистанционное управление. Незаменим при строительстве коллекторов под водой (диаметром: от 250 до 1500 мм), дюкеров, систем водопроводов и орошения, канализаций и т.д. Если исследуемый объект окажется слишком большего размера, то для прибора предусмотрены специальные валы и втулки фасонных колес. Погрешность позиционирования (15° уклон) составляет: ± 5 мм, скорость перемещения может достигать свыше: 0.3 м/с. Величины радиационного выхода рентгеновского излучателя: 160, 180, 200, 225 или 300 кВ. Средних фиксируемых значений кВ всего четыре: 70%, 80%, 90%, 100%.

JME 10-60 имеет множество дополнительных принадлежностей, например, гарпун. Он запускается в трубу для эвакуации самого прибора в случае сбоя работы и для устранения другой какой-либо неожиданно возникшей проблемы. Есть также инфракрасные датчики, которые позволят предотвратить выпадение устройства из анализируемой трубы. Устанавливать их следует по обеим сторонам кроулера. Полезно при работе использовать и тестер, он помогает обнаружить наличие дефектов на диагностируемом водопроводе и установить электронный модуль (в стандартном наборе их пять).

Кроулер оснащен многоканальным аккумулятором, но предусмотрен и запасной источник энергоснабжения - батарейки. Внутри батарейного отсека находится вспомогательный изотоп, необходимый для контроля положений и направлений перемещений устройства. JME 10-60 имеет еще множество функций и дополнительных комплектов, благодаря чему каждый специалист сможет подобрать себе оптимальный вариант.

Технические характеристики
