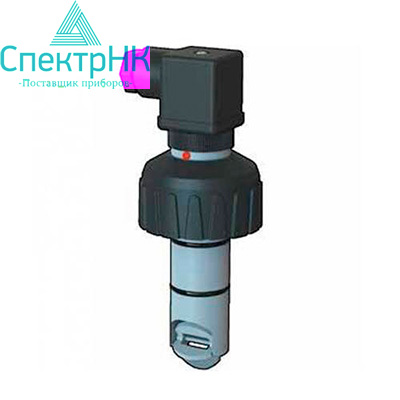

Реле расхода с крыльчатым колесом FIP FLS F3.05

Расходомер FIP FLS F3.05 представляет собой переключатель роторного типа с крыльчатым колесом, используемый для защиты от перекачивания при закрытой арматуре и предотвращения сухого хода насоса при отсутствии потока жидкости в трубопроводе.

Реле оснащено однополюсным выключателем, срабатывание которого происходит при резком уменьшении скорости потока ниже установленного на заводе-изготовителе уровня 0,15 метров в секунду. Фирменные фитинги компании FIP позволяют быстро и просто производить установку датчика FIP FLS F3.05 в трубы, изготовленные из любого материала с номинальным диаметром в диапазоне от DN15 до DN600.

Функциональные возможности встраиваемого реле FIP FLS F3.05 позволяют использовать его в системах фильтрации и водяного охлаждения для защиты насосов. Прибор предохраняет насос от работы всухую, увеличивающей риск ускоренного износа или выхода из строя за счёт перегрева и деформации внутренних деталей, в нормальном режиме работы охлаждаемых транспортируемой жидкостью. Насос может стать неремонтопригодным, если при сухом ходе заклинит вал и сгорит электродвигатель. При учёте этой возможности цена расходомера FIP FLS F3.05 будет гораздо ниже потенциальной стоимости замены насоса.

Простота системы врезки в трубопровод является значимым достоинством FIP FLS F3.05. Кроме того, расходомер требует минимального технического ухода с небольшими трудозатратами. С помощью хорошо видимого локального индикатора состояния обслуживающий персонал всегда получит актуальную информацию о наличии расхода жидкости в трубе при включении зеленого светодиода, или его отсутствии – красного светодиода индикатора. Работа датчика происходит при низком перепаде давления, что обеспечивает надежную и безаварийную эксплуатацию устройства.

К преимуществам встраиваемого датчика расхода FIP FLS F3.05 относится его высокая химическая стойкость, обеспечиваемая высококачественным материалом корпуса и уникальным фторполимером HALAR® ECTFE. Из данного материала изготавливаются все элементы крыльчатого колеса, а вал ротора и подшипники производятся из устойчивой к агрессивным воздействиям керамики.

Применение высококачественных материалов для изготовления корпуса датчика FIP FLS F3.05 позволяют использовать прибор в различных условиях температуры и давления среды в трубопроводе:

• хлорированный поливинилхлорид (СPVC) или поливинилиденфторид (PVDF) позволит использовать расходомер FIP FLS F3.05 в средах с давлением до 10 бар при температуре 25°C
• нержавеющая сталь 316L или латунь повысит допустимое давление до 25 бар, а температуру — до 120°C.

Защита электронной начинки прибора соответствует классу IP65, что гарантирует изоляцию от любых механических загрязнителей, а также направленных потоков воды. Расходомер FIP FLS F3.05 будет хорошим решением, позволяющим в дальнейшем избежать гораздо более значительных трат на ремонт дорогого оборудования.
