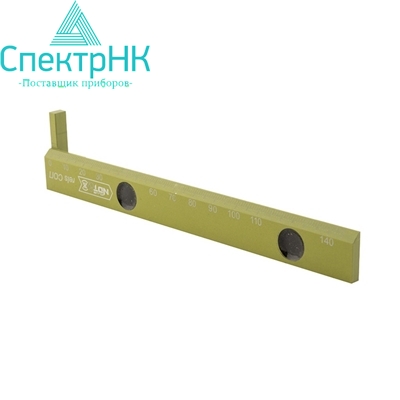

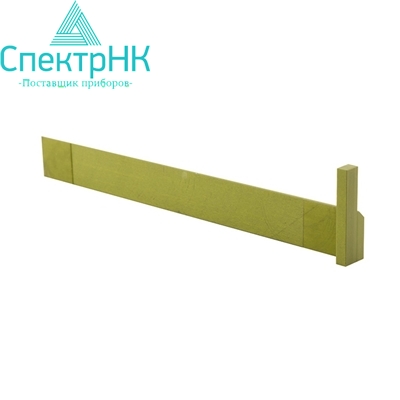

Рейсшина RELS СОП

Рейсшина RELS СОП
  • Рейсшина RELS СОП

Гарантия производителя

Доставка по Казахстану

Артикул: s02903

Цену уточните у менеджера

Запросить КП Консультация

Рейсшина RELS СОП - это вспомогательное приспособление для позиционирования ультразвукового наклонного преобразователя на стандартном образце предприятия (СОП плоский). Приспособление относится к разделу каталога Стандартные образцы (артикул s02903).

Назначение и применение

Рейсшина предназначена для прямолинейного перемещения наклонных преобразователей на стандартных образцах предприятия. Линейное перемещение преобразователя упрощает поиск и фиксацию максимума амплитуды сигнала от искусственного дефекта на СОП при работе как прямым, так и отражённым лучом.

Рейсшина облегчает настройку ультразвукового дефектоскопа с наклонными преобразователями типа П121-ХХ-ХХ и П122-ХХ-ХХ. Особенно удобна она начинающим дефектоскопистам, которым важно точно и повторяемо выставлять положение преобразователя на образце.

Особенности конструкции

  • магнитное прижатие позволяет быстро выставить нужное положение рейсшины на образце;
  • антипроскальзывающий эффект надёжно удерживает траекторию перемещения преобразователя на СОП;
  • сочетание степени магнитного прижатия и антипроскальзывающего эффекта тщательно подобрано для удобной работы.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».

Технические характеристики

Конструктивное исполнение рейсшины RELS СОП:

  • Рейсшина изготовлена из легкого прочного авиационного сплава.
  • Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие вмятин, заусенец, царапин, режущих кромок).
  • Цветное защитно-декоративное покрытие.
  • Встроенные магниты для фиксации положения на образце. Магниты фиксированы эластичным компаундом для поглощения случайных ударно-вибрационных нагрузок, что обеспечивает надежную фиксацию магнитов в течение всего срока службы.
  • Маслостойкие элементы антискольжения рейсшины.
  • Миллиметровая шкала по всей длине (145 мм) нанесена высокоточным лазерным методом.
  • Дополнительное опорное ребро устойчивости.
  • Грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45°, что уменьшает  трение ПЭП о рейсшину.

Эксплуатационно-потребительские свойства рейсшины RELS СОП:

  • Не требуется процедура крепления. Возможность мгновенной установки произвольного положения рейсшины на стандартном образце (СОП).
  • Антипроскальзывающий эффект обеспечивается даже на замасленной поверхности образца.
  • Возможность численно-оценочной ориентации преобразователей к дефектам образца.
  • Минимальное трение преобразователя о рейсшину.
  • Возможность контроля азимутального перекоса преобразователя на поверхности образца.
  • Универсальное применение на различных стальных образцах и калибрах.

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
