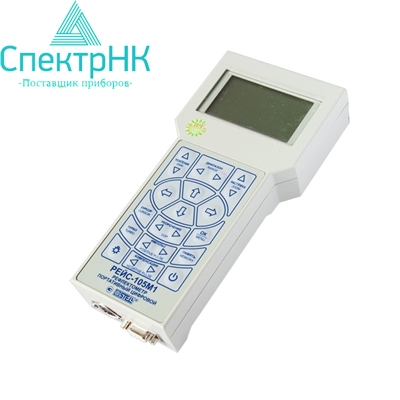

Рефлектометр портативный цифровой РЕЙС-105М1

Рефлектометр портативный цифровой РЕЙС-105М1

Портативный цифровой рефлектометр РЕЙС-105М1 заменяет прибор РЕЙС-105М, является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17.РЕЙС-105М1 – это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией.

Прибор позволяет:

• убедиться в отсутствии обрыва или короткого замыкания в линии;
• обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.);
• определить характер повреждения (обрыв, короткое замыкание и др.);
• измерить расстояние до места повреждения или неоднородности;
• измерить длину линии, в том числе длину кабеля на барабане или в бухте;
• измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной;
• определить расстояние до места перепутывания жил в кабеле;
• оценить величину волнового сопротивления линии;
• записать и хранить измереную информацию в памяти прибора. Выполнить паспортизацию линии;
• передать информацию в компьютер и считать из компьютера.

Области применения рефлектометра РЕЙС-105М1:

• Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике и т. п.
• Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность.
• Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС.
• Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение.
• Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов.
• Кабельное телевидение и компьютерные сети.
• Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.
• Производство и торговля кабелями.

РЕЙС-105М1 — это рефлектометр с лучшими для данного класса параметрами и широкими функциональными возможностями. Использование последних достижений науки и техники позволили специалистам получить в этом приборе оптимальное соотношение наилучших характеристик рефлектометров:

• прямое управление всеми основными параметрами;
• большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров;
• низкая погрешность измерения - не более 0,2 %;
• высокая разрешающая способность - не хуже 2 сантиметров;
• реализация и улучшение всех функций больших рефлектометров;
• большая внутренняя энергонезависимая память (более 200 рефлектограмм);

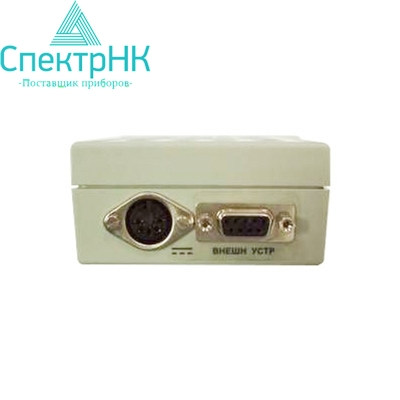

• связь с компьютером по интерфейсу RS-232;
• мощная программа обработки информации на компьютере;
• встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы;
• простота и удобство пользования, малые габариты и вес (0,7 кг);
• автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление.

Преимущества рефлектометра РЕЙС-105М1 по сравнению с РЕЙС-105Р:

• Прямое управление основными параметрами.
• Удобное размещение кнопок и новый дизайн клавиатуры.
• Управление подсветкой экрана и мощным импульсом с клавиатуры.
• Введение режима быстрой записи в память.
• Повышение герметичности прибора.
• Улучшение измерений за счет импульса компенсации.
• Сохранение положения ручки «ВЫХОДНОЕ СОПРОТИВЛЕНИЕ» в памяти.
• Введение отдельной защиты второго входа.
• Введение индикации уровня заряда аккумулятора.
• Включение в комплект поставки программы РЕЙД-7.
• Новый корпус блока питания-зарядки.
• Сниженная цена.

Достоинства рефлектометров группы РЕЙС-105:

• Могут заменить многие импульсные приборы для определения мест повреждения в кабельных линиях: Р5-1А, Р5-5, Р5-8, Р5-9, Р5-10, Р5-13, Р5-17, все другие рефлектометры производства Казахстана и многие приборы фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Bicotest (Англия), фирмы Tektronix (США), фирмы Riser Bond (США), фирмы Metrohm (Англия).
• Позволяют измерять длину линии, подключенной к выходу, расстояние до места обрыва, короткого замыкания, утечки или продольного сопротивления.
• Упрощают определение нарушения изоляции и наличия повреждения в линии.
• Обеспечивают возможность измерения коэффициента укорочения линии.
• Впервые обеспечивают возможность записи коэффициентов укорочений во встроенную память.
• Позволяют запоминать большое количества рефлектограмм во встроенной памяти позволяют обойтись при измерениях в полевых условиях без компьютера.
• Обмен информацией и программное управление от компьютера по интерфейсу RS-232.

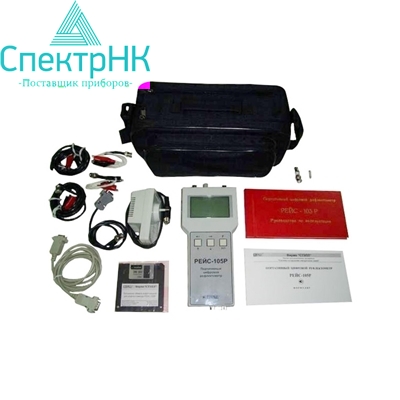

Комплект поставки

1	Прибор РЕЙС-105М1 (со встроенными аккумуляторами)	1

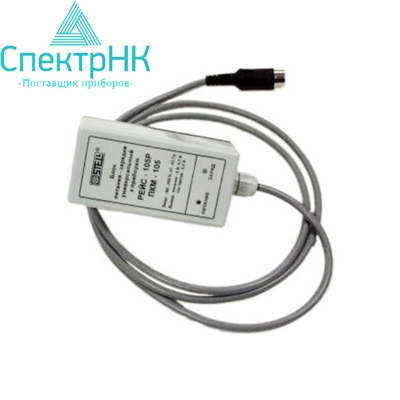

2	Блок питания - зарядки от сети 220В	1
3	Кабель присоединительный	2
4	Кабель соединительный (длина 2 метра)	2
5	Кабель связи с компьютером	1
6	Кабель для контроля частоты встроенного калибратора	1
7	Тройник и нагрузка 50 Ом для поверки	1
8	Предохранитель ВП-1-1 (0,25 А)	1
9	Руководство по эксплуатации	1
10	Программа РЕЙД-7 для компьютера - (на диске)	1
11	Сумка для переноски	1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесен в Государственные реестры средств измерений Казахстана, Казахстана, Республики Беларусь.

Дополнительно

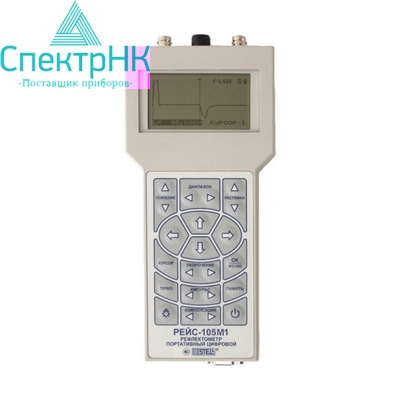

Компактный и многофункциональный рефлектометр РЕЙС-105М1 обладает целым рядом преимуществ, делающих работу с ним удобной. Пользователь напрямую управляет параметрами измерений, используя для этого современную герметичную клавиатуру. Таким образом не нужно сначала вызывать меню, переключать по несколько раз клавиши, все параметры меняются быстро и просто. Это значительно ускоряет весь процесс контроля и не может не радовать пользователя. Нельзя не отметить эргономичный дизайн клавиатуры и удобное расположение кнопок. Прибор не только комфортен в работе, но и имеет стильный внешний вид. Имеется подсветка экрана, что позволяет детально рассмотреть всю информацию даже в условиях плохого освещения. Обратите вниманию на одну из клавиш, расположенных на передней панели – ПАМЯТЬ. Это специальная кнопка, позволяющая быстро записать полученные данные. Важно, что вводить имя рефлектограммы не нужно, оно присваивается автоматически, что значительно упрощает процесс сохранения в целом. Разработчикам удалось создать инструмент высокой герметичности. В нем нет лишних отверстий, все предусмотрено для того, чтобы устройство было долговечным. При прочих достоинствах эта модель имеет привлекательную цену, что делает ее еще более востребованной среди специалистов.

Рефлектометр РЕЙС-105М1 имеет сопряжение с пользовательским компьютером посредством интерфейса RS-232. В дальнейшем специалист может провести более детальную обработку рефлектограмм, создав библиотеку. Это поможет наилучшим образом исследовать линию, получить полную картину относительно ее состояния и имеющихся повреждений.

При отсутствии команд продолжительное время происходит автоматическое отключение. Рефлектометр РЕЙС-105М1 также снабжен автокалибровкой, предназначенной для снижения инструментальных погрешностей.
