Рефлектометр компьютерный РЕЙС-405

Рефлектометр компьютерный РЕЙС-405

РЕЙС-405 это мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях. Высокоэффективен при использовании в составе электротехнической лаборатории.

ПРЕИМУЩЕСТВА

• Четыре метода измерения
• Большой встроенный цветной дисплей
• Возможность подключения внешнего дисплея любого размера
• Мощный зондирующий сигнал
• Увеличенный диапазон измерения
• Простой, интуитивно-понятный интерфейс
• Прямое управление параметрами

НАЗНАЧЕНИЕ

РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:

• рефлектометр для металлических кабельных и воздушных линий,
• измеритель сопротивления изоляции,

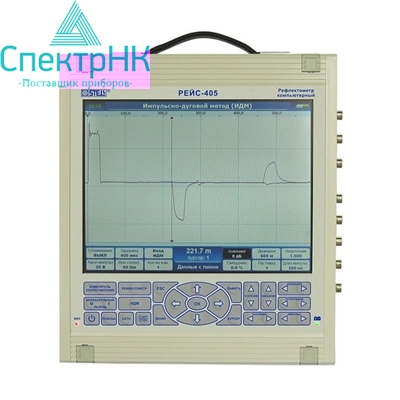

• измеритель по импульсно-дуговому методу,
• измеритель по методу колебательного разряда.

Разработан на основе пожеланий пользователей прибора «Рефлектометр РЕЙС-305», который получил широкое распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.

РЕЙС-405 заменяет многие рефлектометры, в том числе рефлектометр Teleflex TFXRU немецкой фирмы SebaKMT. При этом цена РЕЙС-405 в 2,5 раза меньше, чем у немецкого. Прибор предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях. Рефлектометр может быть также использован для измерения и других типов линий с металлическими проводниками.

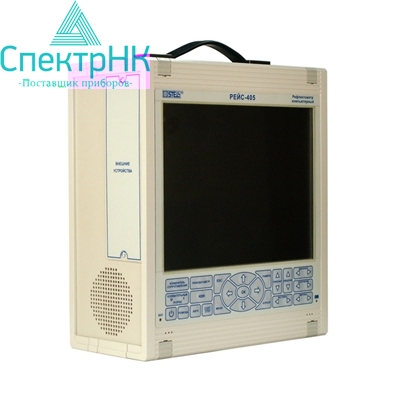

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения. В электроизмерительной лаборатории рефлектометр может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор. Является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.

Особенности применения

Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.

Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.

При разработке прибора РЕЙС-405 были сохранены все положительные качества рефлектометра РЕЙС-305, а именно: широкие функциональные возможности, хорошие технические характеристики, принцип прямого управления режимами и параметрами, простота выбора необходимого режима, простота и интуитивная понятность интерфейса, наличие автономного питания (встроенный аккумулятор), работоспособность как от промышленной сети переменного тока, так и от бортовой сети автомобиля, небольшие габариты и вес.

Новые положительные качества компьютерного рефлектометра РЕЙС-405

При разработке схемных, программных, а также конструктивных решений нового прибора были учтены замечания и пожелания пользователей приборов РЕЙС-305.

В результате компьютерный рефлектометр РЕЙС-405 получил много новых положительных качеств, в том числе:

• достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800 х 600 точек,
• 4-й режим - измерение сопротивления изоляции,
• вместо ручного управления выходным сопротивлением применено программное,
• увеличен диапазон измеряемых расстояний (с 51 км до 250 км),
• увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В),
• увеличено максимальное перекрываемое затухание (с 80 до 95 дБ),
• увеличена частота дискретизации входного сигнала (со 160 до 200 МГц),
• многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз),
• обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя,
• при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя,
• обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений,
• обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536 точек, через стандартный VGA разъем,

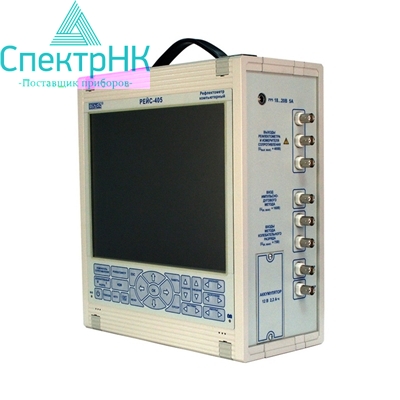

• конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.

Новые положительные качества компьютерного рефлектометра РЕЙС-405 позволят существенно повысить технический уровень электролаборатории при поиске и измерении повреждений в силовых кабельных линиях.

Комплект поставки

• Рефлектометр компьютерный РЕЙС-405 1 шт.
• Кабель соединительный 3 шт.
• Кабель присоединительный, 2 метра 3 шт.
• Кабель присоединительный, 3 метра 3 шт.
• Тройник (для поверки) 1 шт.
• Нагрузка (для поверки) 1 шт.
• Сетевой адаптер 1 шт.
• Кейс (для переноса) 1 шт.
• Руководство по эксплуатации 1 шт.
• Формуляр 1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Главной отличительной особенностью рефлектометра РЕЙС-405 является то, что эта модель позиционируется разработчиком как компьютерный измеритель с расширенными возможностями. Кроме этого, она отличается многофункциональностью, портативностью и универсальностью. Сочетает в себе возможности сразу четырех приборов, обладая при этом минимальным весом и небольшими габаритами. Такое устройство может быть использовано в измерительных лабораториях, но не меньшую пользу принесет и при автономной эксплуатации. Справляется с задачами обнаружения дефектов в кабельных линиях, определяет расстояния до них, измеряет сопротивление изоляционного покрытия, реализуя сразу несколько способов контроля. Обратим внимание на конструкцию. Расположение кнопок и разъемов на корпусе адаптировано под функционирование в составе лаборатории. Также имеется TFT-экран с высоким разрешением. На него выводится полученная информация, которая впоследствии считывается пользователем.

Рефлектометр РЕЙС-405 – это современный инструмент, к которому могут быть подключены внешние устройства, например, принтер. Таким образом, пользователь может оперативно распечатывать рефлектограммы, не перекидывая файлы на другие устройства. Данные также сохраняются во встроенной энергонезависимой памяти. Программное управление выходным сопротивлением является важнейшим преимуществом модели и выгодно отличает ее от аналогов. В целом, прибор обладает улучшенными техническими характеристиками, портативен, эргономичен и создан специально для комфортного использования.

Поставляется со всеми необходимыми принадлежностями, однако при желании пользователь может докупить к рефлектометру РЕЙС-405 необходимые аксессуары. Например, аккумуляторы, кабели, блоки питания.
