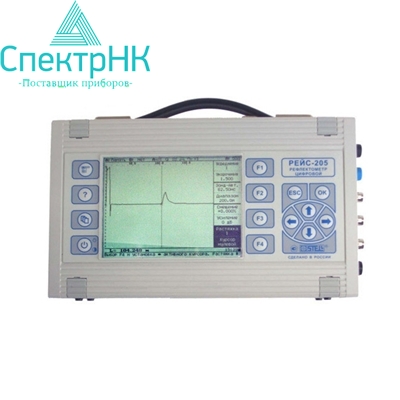

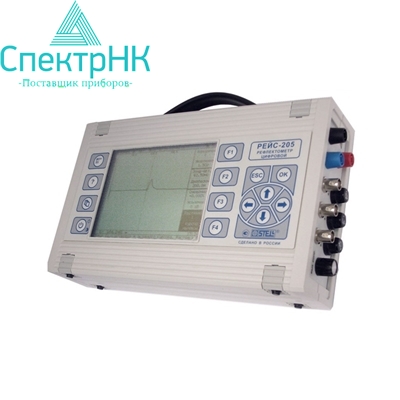

Рефлектометр цифровой РЕЙС-205 (с измерительным мостом)

Рефлектометр цифровой РЕЙС-205 с измерительным мостом разработан специально для определения всех видов повреждений кабельных линий связи и других типов кабельных линий.

РЕЙС-205 это измерительная система, которая представляет собой совокупность двух приборов в одном корпусе: самый совершенный российский импульсный рефлектометр и кабельный измерительный мост.

Возможности рефлектометра:

1. Измерения кабельной линии с целью локализации места повреждения

Обнаружение и точное определение расстояния до места любого повреждения (короткое замыкание, обрыв, низкоомные утечки, высокоомные утечки, понижение изоляции) кабельных линий связи, силовых кабельный линий и любых других кабельных линий локационным методом (методом импульсной рефлектометрии), мостовым методом, волновым методом и методом кратковременной дуги;
Замена всех отечественных приборов для определения мест повреждения в кабельных линиях: Р5-9, Р5-10, Р5-13, Р5-17, К6Р-5, ЦР-0200, ПКП-5, ИРК-ПРО и многих зарубежных импульсных приборов и мостов фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Riser Bond (США) и других фирм;
Паспортизация кабельных линий с созданием и сохранением в энергонезависимой встроенной памяти и на компьютере базы данных (паспортов) по рефлектограммам и параметрам обслуживаемых линий;
Диагностика состояния кабельной линии за счет сравнения рефлектограмм, сопротивления изоляции и других параметров кабельной линии с ранее измеренными значениями (паспортными данными);
Измерение длины линии (в том числе длины кабеля на бухте или барабане);
Измерение коэффициентов укорочений и запись их в энергонезависимую память;
Определение волнового сопротивления линии.

2. Серийные и приемочные измерения кабельных линий

Измерение сопротивления изоляции;
Измерение сопротивления шлейфа (петли);
Измерение оммической асимметрии (разности сопротивлений жил);
Измерение емкости линии;
Сохранение измеренных параметров кабельных линий во встроенном запоминающем устройстве и на компьютере.

Области применения:

Прокладка кабельных линий всех типов
Поиск мест повреждений в кабельных линиях всех типов
Эксплуатация кабельных линий сельских, городских и междугородних телефонных станций
Эксплуатация кабельных линий связи во всех отраслях народного хозяйства
Кабельное телевидение и компьютерные сети
Эксплуатация линий связи и электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов
Паспортизация кабельных линий
Диагностика состояния кабельных линий
Производство и торговля кабелями

Отличительные особенности:

Реализация нескольких методов определения мест повреждений в кабельных линиях
Низкая инструментальная погрешность измерения - не более 0,2%
Цифровая индикация выходного сопротивления
Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измерительных схем, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек), подсветкой и подогревом
Возможность регулировки яркости и контрастности изображения
Отведение большей части экрана (72% площади) под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм
Отображение на экране подробных схем подключения линии при измерении мостовым методом упрощает работу с прибором
Мощный зондирующий импульс, наличие специального компенсирующего импульса
Три рефлектометрических входа для одновременного подключения трех линий
Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм
Простота и удобство управления
Возможность работы при недостаточной освещенности
Выход на компьютер
Питание: от встроенных аккумуляторов, промышленной сети 85...265В частотой 47...63 Гц или бортовой сети автомобиля 11...15В
Небольшое энергопотребление, наличие режима энергосбережения
Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку
Высокая надежность, прочный пластмассовый корпус
Широкий диапазон рабочих температур –10…+50°, (реально, за счет наличия подогрева -20...+50° С)
Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях
Небольшой вес 2 кг

Комплект поставки

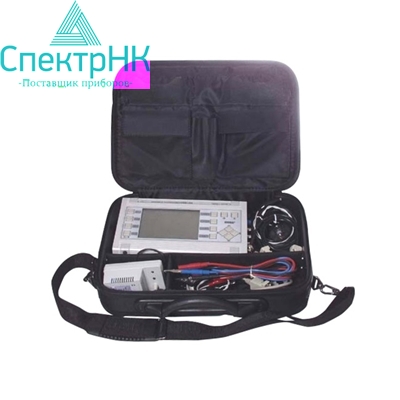

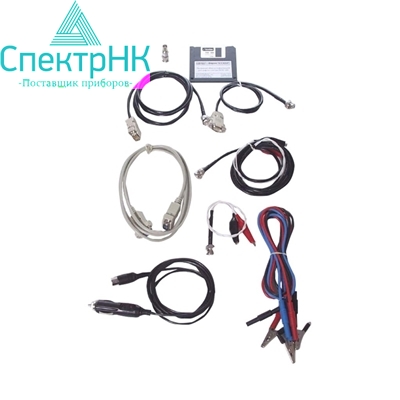

Прибор РЕЙС-205 (с аккумуляторами) - 1,
кабель для подключения рефлектометра - 2,
кабель поверки -1,
кабель присоединительный -1,
кабель питания от бортовой сети 12В -1,
провод для подключения моста - 3,
нагрузка -1,
предохранители - 4,
сумка -1,
руководство по эксплуатации -1,
формуляр -1,
программа РЕЙД-7, кабель для подключения к компьютеру, блок питания-зарядки от сети 85...265 В, 47...63 Гц.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесен в Государственные реестры средств измерений Казахстана, Казахстана, Республики Беларусь.

Дополнительно

Метод импульсной рефлектометрии, реализуемый в рефлектометре РЕЙС-205, позволяет достоверно измерять длину кабелей, а также находить наиболее распространенные типы дефектов в них. Однако данный прибор реализует не только этот метод контроля. Еще один метод измерений, называемый мостовым, позволяет определить множество дополнительных параметров, которые зачастую необходимы для полноценной диагностики кабельных линий. Это такие характеристики, как емкость, сопротивление шлейфа, изоляции и многое другое. В целом, это современный и многофункциональный прибор, в котором выполняется множество процессов, управление которыми производится специальным микропроцессором. Он выполняет как элементарные операции, так и проводит отстройку от помех, отвечает за сохранение данных, вывод полученной информации на экран и другое.

Рефлектометр РЕЙС-205 оснащен режимом энергосбережения. Это означает, что при бездействии устройства в течение пяти минут, оно сначала переходит в указанный режим, а затем, при дальнейшем отсутствии команд от оператора, полностью отключается. Данная функция очень полезна, так как позволяет существенно экономить заряд аккумуляторов и эксплуатировать измеритель без дополнительной подзарядки продолжительное время. В ходе работы с этим прибором, оператору могут отображаться полученные рефлектограммы сразу в двух режимах. В зависимости от условий, специалист может выбрать тот из них, что ему удобней в данный момент. Полученная рефлектограмма может быть растянута в нужной области. Это сделает возможным определение расстояний до дефектов с высокой точностью.

Данные передаются на компьютер посредством двух интерфейсов (RS-232 и USB). Рефлектометр РЕЙС-205 станет отличным вариантом как для опытного специалиста, так и для новичка.

Технические характеристики

1. Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):	12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, ... 102400 м
Коэффициент укорочения:	установка или измерение в пределах 1,000...7,000 имеется встроенная таблица коэффициентов укорочения
Зондирующие сигналы:	импульс 7 В (25 В), длительность 10 нс...30 мкс
Выходное сопротивление:	30...420 Ом, с отображением величины на экране
Перекрываемое затухание:	не менее 80 дБ
Инструментальная погрешность измерения расстояния:	не более 0,2 % , а на диапазонах более 800 метров - не более 0,1%
Разрешающая способность по расстоянию при укорочении 1,5:	не хуже 3 мм (только в нашем рефлектометре)!!!
Система отсчета:	при помощи двух вертикальных курсоров: нулевого и измерительного
Режимы измерения:	Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3; Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)
Растяжка:	Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза
Память:	Возможность запоминания до 500 рефлектограмм со всеми параметрами прибора
Время хранения информации во внутренней памяти:	не менее 10 лет
Отстройка от аддитивных помех и шумов:	Аналоговая фильтрация за счет подключения фильтра нижних частот Усреднение посредством цифрового накопления
Отстройка от синхронных помех:	При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
Отображение информации:	Рефлектограммы и результаты цифровой обработки отображаются в графическом виде Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде
Экран:	Встроенный жидко-кристаллический экран с высокой контрастностью, специально подобранный для четкого отображения при ярком солнечном свете, размер экрана 115х90мм, количество точек 320х240, возможность включения подсветки для работы в темноте
Калибровка по расстоянию:	Автоматическая - при включении питания
Питание:	встроенные аккумуляторы сеть переменного тока напряжением 85...265 В, 47...63 Гц бортовая сеть автомобиля 11...15 В
Условия эксплуатации:	По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +50°С
Габаритные размеры:	275 х 160 х 65
Масса:	Не более 2 кг, с учетом встроенных аккумуляторов

2. Режим "МОСТОВОЙ МЕТОД"

Измеряемый параметр	Диапазон измерения	Погрешность измерения
Сопротивление шлейфа	0,1 Ом ...20 КОм 20 … 100 КОм	0,1 % 0,2 %
Оммическая асимметрия	0,1 Ом ... 100 Ом	0,2 %
Емкость линии	1 нФ ... 3 мкФ	2 %
Сопротивление изоляции	10 кОм ... 1 ГОм 1 ГОм … 10 ГОм 10 ГОм … 50 ГОм	5 % 10 % не нормируется
Расстояние до места повреждения (понижения изоляции, утечки)	100 км (при погонном сопротивлении 100 ом/км)	0,2 … 1 % от длины кабеля (в зависимости от сопротивления утечки)
Отображение информации	Режимы измерения, измерительные схемы и измеренные параметры отображаются в графическом, символьном и алфавитно-цифровом виде на экране прибора
Режимы измерения:	непосредственное измерение, работа с памятью, передача и прием информации с компьютера
Внутренняя память	Запоминание и долговременное хранение: результатов измерения не менее 100 кабелей с измерительными схемами, параметров не менее 50 кабелей

Используемые методы измерения

В рефлектометре РЕЙС-205 наряду с традиционным методом импульсной рефлектометрии, при котором надежно и точно определяется длина линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и т.п.), дополнительно реализуется мостовой метод измерения.

Мостовой метод измерения - позволяет с высокой точностью измерять сопротивление шлейфа, оммическую асимметрию, емкость линии, сопротивление изоляции, определить расстояние до места высокоомного повреждения (понижения изоляции) или обрыва линии.

Использование мостового метода особенно важно при измерениях кабелей связи и при паспортизации кабельных линий.

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
