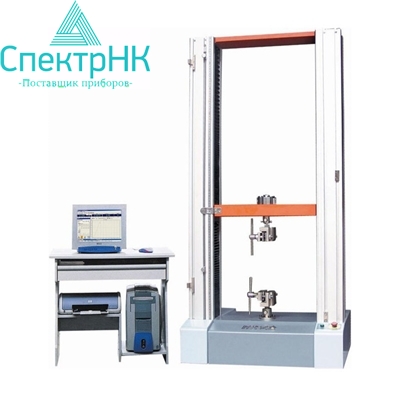

Разрывная машина WDW-5E

Разрывная машина WDW-5E

Электромеханическая универсальная испытательная машина WDW-5E с максимальной нагрузкой 5кН в основном применяется для проведения испытаний материалов неметаллической природы для определения параметров прочности при статическом растяжении, сжатии и изгибе. Испытательная машина WDW-5E может быть использована на предприятиях работающих в области металлургии, машиностроении, на производстве неметаллических материалов и изделий из них, например для испытания резинотехнических изделий, а также в лабораториях строительных организаций для испытания бетона и кирпича, а также в других различных отраслях промышленности, где необходимо проведение испытаний на прочность неметаллических материалов.
Электромеханическая универсальная испытательная машина WDW-5E могут устанавливаться в лабораториях сопротивления материалов в учебных заведениях высшего и среднего профессионального образования, в научно-исследовательских институтах и академиях прикладной науки.

Особенности разрывной машины WDW-5E:

• Для испытаний на растяжение, сжатие и изгиб, используется одно общее пространство, что позволило сделать ход подвижной траверсы максимальным;
• Жесткость конструкции силовой рамы испытательной машины WDW-5E обеспечивает более точное параллельное перемещение подвижной траверсы в ходе испытания;
• Система сервопривода испытательной машины WDW-10E обладает высокой надежностью и безотказностью в работе и позволяет производить точное перемещение подвижной траверсы при пуске и останове тестирования, и поддерживает заданную оператором скорость испытания;
• Высокоточный датчик силы (тензодатчик) установлен на подвижной траверсе;
• Защита оператора испытательной машины и дорогостоящих узлов испытательной машины обеспечивается установкой ограничителей хода траверсы и настройками программного обеспечения;
• Для защиты привода и датчика силы от перегрузки устанавливается программная блокировка работы испытательной машины для избежания аварийной ситуации и поломки оборудования
• На лицевой стороне корпуса силовой рамы установлена кнопка аварийного выключения испытательной машины;
• Удобный пульт для ручного управления при точном позиционировании положения траверсы во время установки испытуемого образца.
• Программное обеспечение WinWDW

Настройка программного обеспечения, как отмечалось выше многопрофильная, и позволяет автоматически определять прочностные характеристики в соответствии с заданными пользователем стандартами, но основным является международный стандарт ISO 6892 (ГОСТ 1497-84) и определяемые по нему характеристики.

• ReH - верхний предел текучести,
• ReL - нижний предел текучести,
• Rm - временное сопротивление,
• Rp - условный предел текучести,
• A  - относительное удлинение после разрыва,
• Agt - относительное удлинение при максимальной нагрузке,
• At полное относительное удлинение после разрыва,
• E - модуль упругости,
• Z - относительное сужение.

Построение диаграмм нагружения в координатах:

• Нагрузка-Время,
• Перемещение-Время,
• Нагрузка-Перемещение,
• Нагрузка-Деформация,
• Деформация-Время.

Комплект поставки

Пункт	Спецификация	Количество	Примечание
AC серво мотор и система	Мощность 0.4 кВт	1 комплект	Panasonic Co. Ltd (Japan)
Программное обеспечение и система измерения	WinWDW	1 комплект	TIME Group Inc.
Ходовые винты	-	2 шт.	Jining Bote
Трансформатор	-	1 шт.	-
Датчик нагрузки(тензодатчик)	5 кН	1 шт.	Transcell
Экстензометр	YYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм	1 шт.	-
Фотоэлектрический энкодер	2000 имп/об	1 шт.	Omron
Персональный компьютер	P4/256MDDR/80G	1 шт.	Lenovo
Принтер	HP 1368(A4, inkjet)	1 шт.	HP

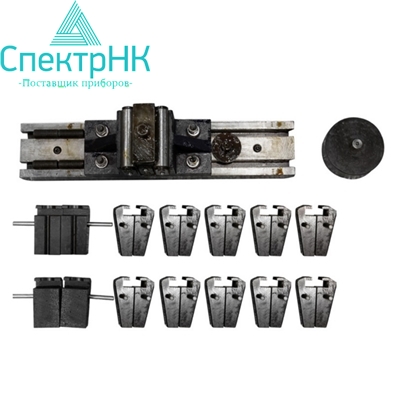

Губки для растяжения плоских образцов, мм	0 - 7 7 14	1 набор	-
Губки для растяжения круглых образцов, мм	4 9 9 14	1 набор	-
Компрессионные пластины для сжатия, мм	120	1 набор	-
Приспособление для изгиба	База 280 мм, Диаметр оправки и опорных роликов 10 мм	1 набор	-
Инструменты для эксплуатации машины	-	1 набор	-
Техническая документация	-	1 комплект	-

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Испытательные машины соответствуют стандартам: ISO 7500-1, ASTM E4, EN10002-2, BS 1610, DIN 51221, ISO6892.
Все модели универсальных испытательных машин TIME WDW производства компании TIME Group Inc. внесены в ГОСРЕЕСТР СИ РФ и имеют соответствующий Сертификат.

Технические характеристики
