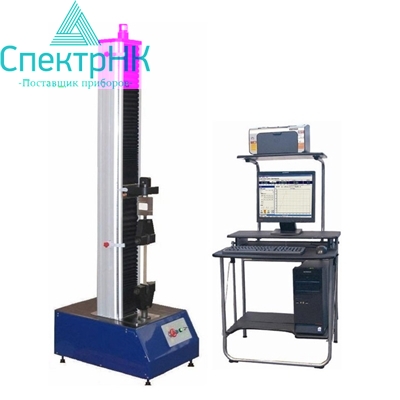

Разрывная машина WDW-1E/2E настольного типа

Разрывная машина WDW-1E/2E настольного типа

В машинах серии WDW-1E/2E настольного типа применяется наиболее передовая и надежная, используемая во всем мире, конструкция силовой рамы с шарико винтовой передачей (ШВП).  Система привода машин состоит из AC синхронного серводвигателя и сервоконтроллера MINAS A4 японской компании Panasonic Co. Ltd. Отличительной особенностью сервоприводов Panasonic MINAS A4 служит простая и удобная настройка параметров, благодаря сочетанию функций автоматической регулировки скорости в режиме реального времени и адаптивного фильтра, позволяющего подстраиваться под резонансную частоту системы. Компьютерная система управления реализует функции управления с обратной связью за такими параметрами при испытаниях: сила нагружения, деформация образца, перемещение траверсы и т.д.

Программное обеспечение добавляет функции построения диаграмм нагружения в режиме реального времени, смену диаграмм при испытании, сравнение или сопоставление диаграмм, автоматический расчет результатов испытания, а также создание отчета о проведенном испытании. Особенностью машин является то, что режим управления может быть ручным или же машина может использовать запрограммированный пользователем алгоритм испытания, что увеличивает базовые возможности машины и позволяет проводить циклические испытания. При оснащении дополнительными приспособлениями, которыми машины комплектуется по отдельному заказу, можно испытывать различные материалы и компоненты в соответствии с потребностями заказчика.

Разрывные машины WDW-1E/2E могут найти применение в стационарных и передвижных лабораториях контроля качества, в научно-исследовательских и учебных институтах, в металлургической промышленности, при производстве изделий из резины, автомобильной промышленности, а также в различных других областях науки и техники.

Комплект поставки

Наименование	Параметры	Кол-во	Примечание
AC серводвигатель и система	0.5 кВт	1	Panasonic
Программное обеспечение	WinWDW	1
Шарико-винтовая пара		2	Jining Bote
Датчик силы	1 или 2 кН	1
Экстензометр	YYU-10/50	1
Фотоэлектрический энкодер	2000	1
Компьютер* (не менее)	Intel Pentium E2200/Core 2 Duo 2.2G/ 1 G memory/ HDD 160G / DVD-ROM	1	LENOVO
Монитор	LCD 17”	1	LENOVO
Принтер	HP1468(A4,ink jet)	1	HP

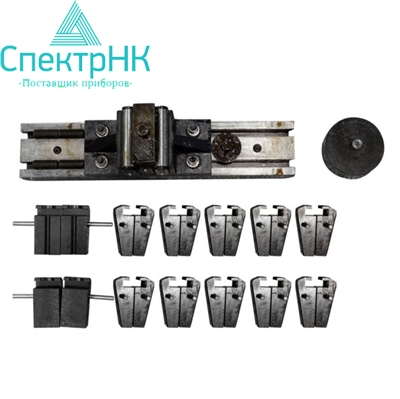

Губки для растяжения плоских образцов, мм	0 – 7 мм; 7 – 14 мм	1
Губки для растяжения круглых образцов, мм	ф4 – 9 мм; ф9 – 14 мм	1
Приспособления для сжатия	Пластины ?100	1
Приспособления для изгиба	База 280 мм Оправка ф10 мм	1
Комплект инструментов		1
Техническая документация		1

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Испытательные машины соответствуют стандартам: ISO 7500-1, ASTM E4, EN10002-2, BS 1610, DIN 51221, ISO6892.
Все модели универсальных испытательных машин TIME WDW производства компании TIME Group Inc. внесены в ГОСРЕЕСТР СИ РФ и имеют соответствующий Сертификат.

Технические характеристики
