Разрывная машина WDW-100E

Разрывная машина WDW-100E

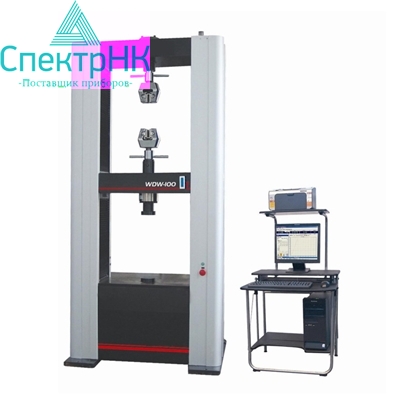

Электромеханическая универсальная испытательная машина WDW-100E с максимальной нагрузкой 100кН в основном применяется для проведения испытаний металлов  и сплавов, а также неметаллических материалов для определения параметров прочности при статическом растяжении, сжатии и изгибе. Испытательная машина может быть использована на предприятиях работающих в области металлургии, машиностроении, на производстве неметаллических материалов и изделий из них, например для проведения сдаточных испытаний полиэтиленовых труб для используемых для нефтепроводов, деревянных изделий и т.д., а также в лабораториях строительных организаций, а также в других различных отраслях промышленности, где требуется проведение испытаний на прочность неметаллических материалов.

Особенности разрывной машины WDW-100E:

• Двойное пространство для испытаний (нижняя зона сжатие, изгиб, верхняя зона растяжение), что позволяет увеличить объем испытаний без замены приспособлений;
• Жесткость конструкции силовой рамы испытательной машины  обеспечивает более точное параллельное перемещение подвижной траверсы в ходе испытания;
• Система сервопривода обладает высокой надежностью и безотказностью в работе и позволяет производить точное перемещение подвижной траверсы при пуске и останове тестирования, и поддерживает заданную оператором скорость испытания;
• Высокоточный датчик силы (тензодатчик) установлен на подвижной траверсе;
• Защита оператора испытательной машины и дорогостоящих узлов испытательной машины обеспечивается установкой ограничителей хода траверсы и настройками программного обеспечения;
• Для защиты привода и датчика силы от перегрузки устанавливается программная блокировка работы испытательной машины для избежания аварийной ситуации и поломки оборудования
• На лицевой стороне корпуса силовой рамы установлена кнопка аварийного выключения испытательной машины;
• Удобный пульт для ручного управления при точном позиционировании положения траверсы во время установки испытуемого образца.

Программное обеспечение WinWDW

Настройка программного обеспечения, как отмечалось выше многопрофильная, и позволяет автоматически определять прочностные характеристики в соответствии с заданными пользователем стандартами, но основным является международный стандарт ISO 6892 (ГОСТ 1497-84) и определяемые по нему характеристики:

• ReH - верхний предел текучести,
• ReL - нижний предел текучести,
• Rm - временное сопротивление,
• Rp - условный предел текучести,
• A  - относительное удлинение после разрыва,
• Agt - относительное удлинение при максимальной нагрузке,
• At полное относительное удлинение после разрыва,
• E - модуль упругости,
• Z - относительное сужение.

Построение диаграмм нагружения в координатах:

• Нагрузка-Время,
• Перемещение-Время,
• Нагрузка-Перемещение,
• Нагрузка-Деформация,
• Деформация-Время.

Комплект поставки

Пункт	Спецификация	Количество	Примечание
AC серво мотор и система	Мощность 1.5 кВт	1 комплект	Panasonic Co. Ltd. (Japan)
Программное обеспечение и система измерения	WinWDW	1 комплект	TIME Group Inc.
Ходовые винты	-	2 шт.	Jining Bote
Трансформатор	-	1 шт.	-
Датчик нагрузки	100 кН	1 шт.	Transcell (USA)
Экстензометр	YYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм	1 шт.	-
Фотоэлектрический энкодер	Omron 2000	1 шт.	-
Персональный компьютер	P4/256MDDR/80G	1 шт.	Lenovo
Принтер	HP 1368(A4, inkjet)	1 шт.	HP

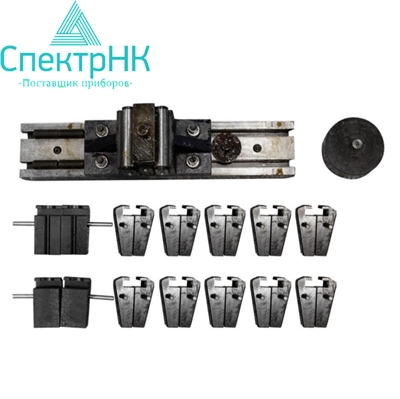

Губки для испытания на растяжение плоских образцов, мм	0 - 7 7 - 14 14 - 20	1 набор	-
Губки для испытания на растяжение круглых образцов, мм	4 - 9 9 - 14 14 - 20	1 набор	-
Компрессионные пластины для сжатия, мм	100	1 набор	-
Приспособления для испытания на изгиб	Макс.расстояние между опор 500 мм, оправка 24 мм	1 набор	-
Инструменты	-	1 набор	-
Техническая документация	-	1 комплект	-

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Испытательные машины соответствуют стандартам: ISO 7500-1, ASTM E4, EN10002-2, BS 1610, DIN 51221, ISO6892.
Все модели универсальных испытательных машин TIME WDW производства компании TIME Group Inc. внесены в ГОСРЕЕСТР СИ РФ и имеют соответствующий Сертификат.

Технические характеристики
