Расходомер жидкости ультразвуковой DMTF-H

Расходомер жидкости ультразвуковой DMTF-H

Ультразвуковые расходомеры серии DMTFH - приборы, разработанные специально для удобной, простой и легкой работы во время снятия показаний, благодаря удобному пользовательскому интерфейсу и контрастному яркому дисплею. Уникальная конструкция затяжных хомутов и ремней, для фиксирования датчиков расходомера на объекте контроля, делает работу по установке и наладке быстрой и не затратной, при этом не требуется специальных знаний и дополнительных инструментов.

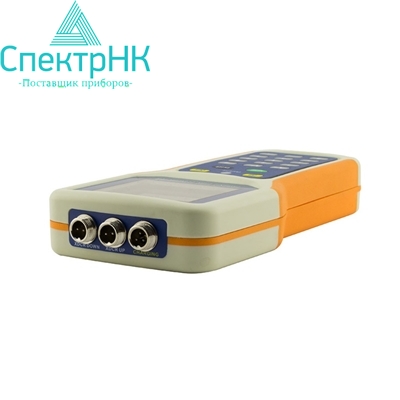

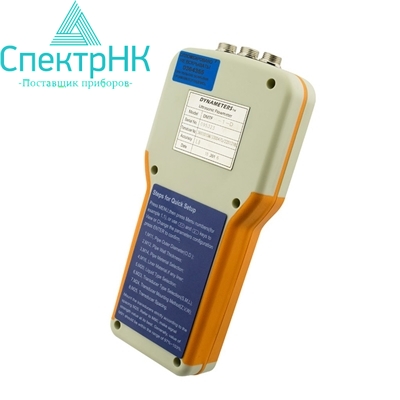

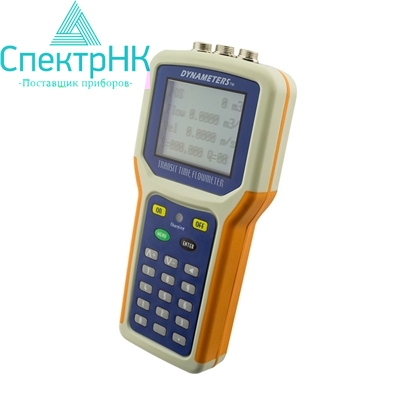

Прибор DMTF-H - портативный ультразвуковой расходомер с накладными датчиками. Расходомер предлагает превосходные возможности для точного измерения потоков жидкостей внутри нефтепроводов и трубопроводов. Это УЗ-прибор, в который внедрены самые современные и передовые разработки и достижения ультразвуковой технологии цифровой обработки сигналов. Запатентованная программная технология получения высококачественного сигнала позволяет системе автоматически оптимально настраиваться под различные типы трубопроводов.

Отличительные особенности:

• Низкая цена для современного расходомера
• Высокая точность измерений, погрешность не более 1%
• Компактный и эргономичный дизайн (помещается в руке, вес 530 гр.)
• Ударопрочный легкий кейс с полным набором аксессуаров
• Простая и экономичная установка без нарушения целостности в трубопроводе
• Широкий диапазон измерений: ±12 м/с
• Широкий диапазон диаметров труб: от 15 до 4500 мм
• Подходит для всех известных материалов труб
• Самоадаптирующаяся технология автоматически настраивают датчик на материал трубы
• Отображает скорость, расход, суммарный расход потока
• Двунаправленный, регистрирует потоки в любых направлениях
• Аккумулятор позволяет использовать прибор без подзарядки более 18 часов
• Программное обеспечение под Windows для загрузки данных в ПК
• Идеален для большинства жидкостей с содержанием твердых включений до 5%

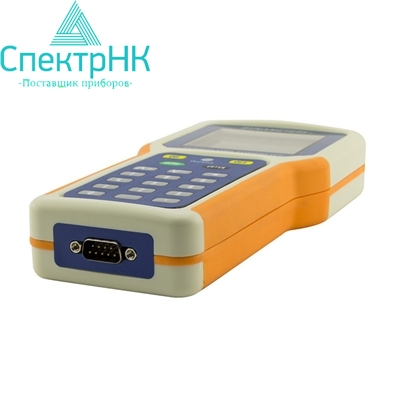

• Импульсный выход, RS-232, опция "LOGGER" для анализа данных на ПК

Преимущества:

• Накладные датчики

Использование накладных (без врезки) ультразвуковых датчиков позволяет проводить измерения, не нарушая целостности трубы и без прерывания технологического процесса. Отсутствие необходимости врезки в трубопровод, водопровод, газопровод, нефтепровод не нарушает поток воды или жидкости какими-либо препятствиями внутри трубопровода. Избежание контакта датчиков с контролируемым потоком позволяет замерять расход любых агрессивных и опасных текучих сред, расход термомасел, горючего, конденсатов, мазута, асфальта, смол, горячей воды до +250°С.

• Высокая точность измерений

Расходомер при измерении допускает погрешность, составляющую 1% от ИВ, что достаточно для того, чтобы использовать этот прибор для коммерческого и оперативного учета расхода продукции и сырья. Также с попощью расходомера DMTF-H можно проверять уже установленные приборы учета расхода, как стационарные, так и мобильные. Калибровка расходомеров производится в соответствии с нормами, установленными директивой ISO9000.

• Простота установки и эксплуатации

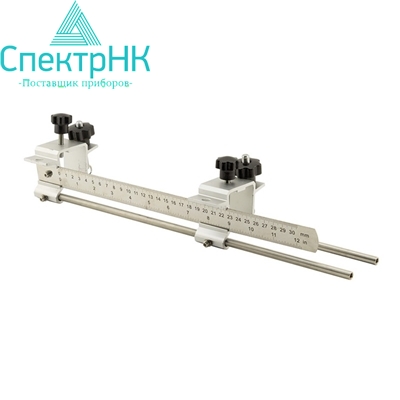

Стальные (нержаваеющая сталь) и эластичные хомуты с системой ручной стяжки обеспечивают легкую установку датчиков на трубу любого диаметра, а удобный многопользовательский интерфейс на русском языке позволяет настроить расходомер за небольшой промежуток времени. Система сама подскажет, как оптимально подобрать расстояние для установки датчиков, а показатели силы и качества сигнала помогут подстроить ультразвуковой расходомер на получение максимально точных данных.

• Надежность

Ульразвуковой расходомер изготавливается в соответствии с требованием стандарта ISO9000 и имеет сертификат СЕ. Прошел испытания в условиях температурного режима от -40°С до +55°С. Накладные датчики в комплекте со стальными хомутами позволяют проводить измерения расхода жидкости при температурах среды внутри труб выше +120°С (максимально допустимо +250°С). Наработка на отказ составляет 150 000 часов. Гарантийный период - 12 месяцев..

• Удобство работы

Большой и контрастный ЖК-дисплей с подсветкой позволяет работать при любых условиях освещенности, а автоматическая система энергосбережения отключает режим подсветки или сам дисплей, если прибор находится в режиме ожидания продолжительное время. Компактная и легкая конструкция прибора и его периферийных устройств особенно порадует тех, кому приходится использовать измеритель расхода жидкости длительное время и в самых труднодоступных местах.

• Анализ данных на ПК

Программный модуль AccessPort обеспечивает передачу данных из встроенного логгера DMTF-H на ПК посредством кабеля через порт RS-232. Полученные данные выводятся в формате таблицы и сохраняются в текстовый файл. Аппаратно-программный комплекс DataLogger обеспечивает сохранение данных на карте памяти SD до 8 ГБ с последующим анализом, построением графиков и подготовкой отчетов на ПК.

• Объемная комплектация

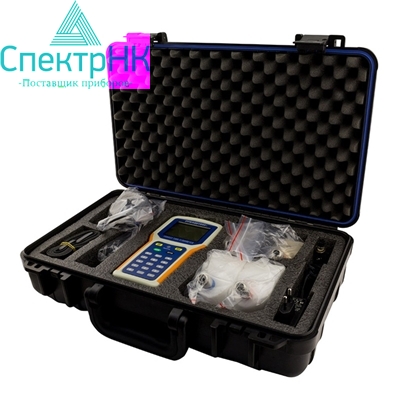

В легком, ударопрочном и влагонепроницаемом кейсе с системой двойного запирания собран полный комплект необходимых аксессуаров.

Комплект поставки

• Расходомер

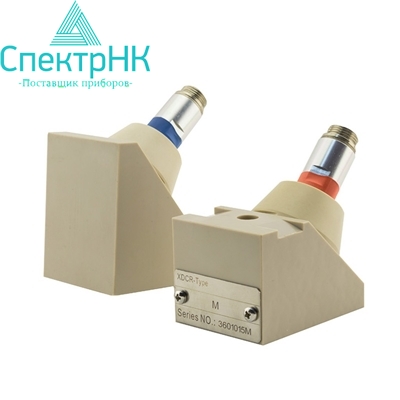

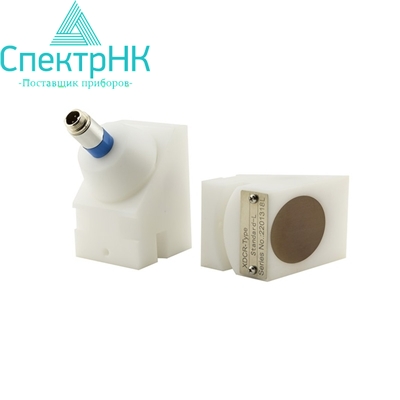

• Ультразвуковые датчики с кабелем
• Эластичные хомуты
• Стальные хомуты
• Акустический гель
• Зарядное устройство
• Кабель RS232
• Коммуникационное ПО (для Windows)
• Защитный чемодан
• Руководство пользователя
• Сертификат Госстандарта РФ

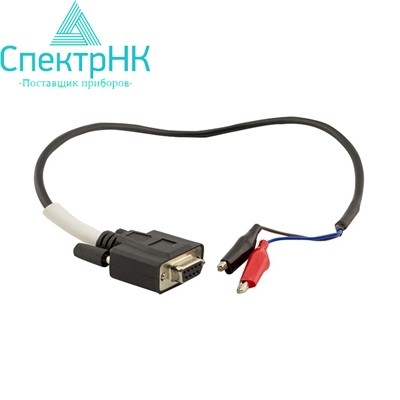

• Кабель импульсного выхода (опция)
• Data Logger с картой SD 512 Mb (опция)
• Программа Data Logger Windows (опция)

Дополнительные принадлежности:

Наименование	Описание

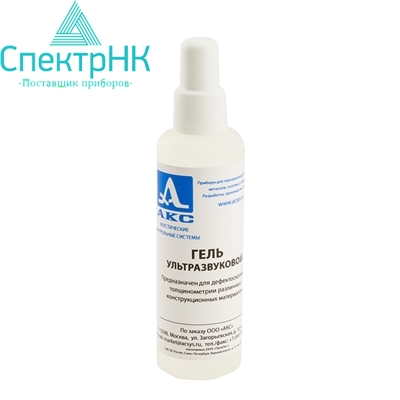

Гель акустический	Силиконовый гель применяется для смазывания поверхности трубы при установке ультразвуковых датчиков в случае, когда труба не зачищена, имеет неровную поверхность, имеется коррозия и т.п. Гель обеспечивает акустически проводимую среду для наилучшего прохождения ультразвукового сигнала через стенку трубы. Упаковка - тюбик 100 г
Хомуты эластичные	Быстроразъемные хомуты для оперативной установки прибора. Обеспечивают не самое плотное прилегание датчиком к поверхности трубы, но значительно сокращают время установки. Применяются на портативных моделях.

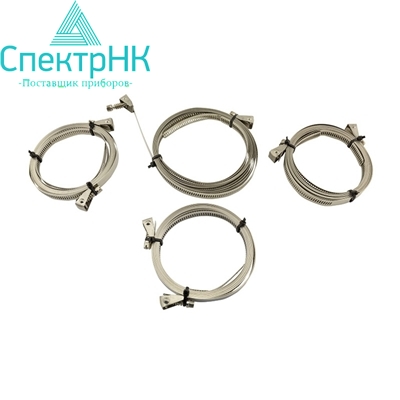

Хомуты жесткие	Жесткие хомуты из нержавеющей стали обеспечивают наиболее плотное прилегание датчиков расходомера к поверхности трубы. Имеют механизм натяжения.
Кабель связи	Кабель RS-232 предназначен для связи расходомера с компьютером. Длина кабеля 1.5 метра

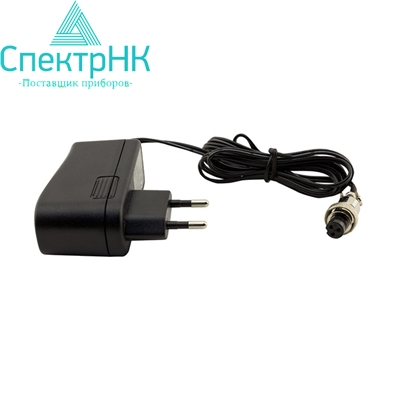

Зарядное устройство	Адаптер 220В для зарядки аккумуляторов расходомера.
DataLogger	Программно-аппаратный комплекс для записи данных расходомера на карту SD-RAM емкостью до 8 Гб (стандартно поставляется карта 512 Мб). Записанные данные обрабатываются на компьютере с помощью программы DataLogger.
Датчики температуры	Пара датчиков температуры РТ100 или РТ1000 для обеспечения работы расходомеров серии DMTF-P и DMTF-B в режиме теплосчетчика.
GPRS-модем	GPRS-модем предназначен для передачи данных с расходомеров по сетям GPRS на удаленные пункты централизованного сбора и обработки информации.
Толщиномер	При работе с трубопроводами, по которым нет информации о толщине стенки трубы необходимо использовать Ультразвуковой толщиномер.
Картридер	Переходник для чтения карты памяти SD-RAM (DataLogger) через USB-интерфейс.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Высокоскоростной и эффективный расходомер DMTF-H позволит с максимальной точностью измерять потоки жидкостей. Работает по принципу обработки ультразвука в сигналы. Это происходит с помощью накладных датчиков, благодаря которым работа устройства проходит без повреждения самих труб и приостановки их работы. Диапазон измерений составляет: от 0,01 до 12 м/с (во всех направлениях течений). Также прибор имеет несколько моделей датчиков, каждая из которых обладает своим диапазоном диаметров трубопроводов: S - от 20 до 50 мм, M - от 40 до 1000 мм, L - от 1000 до 4500 мм. Погрешность измерений не может превышать 1.5%.

DMTF-H не только практичен, но и удобен в эксплуатации. Расходомер автоматически настраивает все необходимые параметры для получения высококачественного сигнала. Это необходимо для того, чтобы система смогла самостоятельно адаптироваться под нужный вид трубопровода. Контакт с жидкостью не требуется, что гарантирует успешную работу в опасных средах, например, если проводить измерения каких-либо горючих смесей, смолы, мазута и подобных веществ, температуры которых не более +250 °С. Расходомер может работать в условиях: от -40°С до +55°С.

Уникальная система установки адаптеров не предполагает специальной подготовки инструментов, у нее есть быстроразъемные хомуты, позволяющие легко прикрепить датчики к трубе. Также DMTF-H имеет жидкокристаллическую панель с подсветкой для работы в плохо освещаемых местах и автоматически выключает ее или сам дисплей, если инструмент бездействует продолжительное время. На экран выводятся такие параметры тестированного потока, как скорость, расход и суммарный расход. Программный модуль AccessPort передает данные тестирования из встроенного логгера на компьютер через порт RS-232.
