Расходомер TDM 10-60

Расходомер TDM 10-60

Расходомер TDM 10-60 - устройство для замера расхода, давления и количества жидкости, применяется для проведения контроля утечек из напорных трубопроводов. Устройство рассчитано на то, чтобы использовать его как отдельно, так и в виде бортового модуля автомобиля. В расходомере предусмотрены варианты измерений следующих параметров: расход, для анализа потерь; замер количества для определения объемов потребления; замер давления для проверки герметичности задвижек.

В расходомере предусмотрены варианты замеров:

• расход для анализа потерь;
• определения потребления воды;
• анализатор давления для проверки герметичности задвижек.

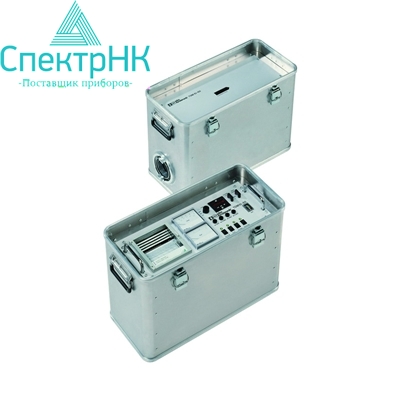

Переносное и стационарное устройство для проведения замеров давления и расхода жидкости состоит из 2-х компонентов: потоковой и электрической части. Оба прибора взаимно соединяются посредством проводников.

Потоковый модуль - индуктивный расходомер, который работает в диапазоне от 0 до 60 м³. Датчик измерения давления от 0 до 16 бар также находится в этой части расходомера. В электрической части расходомера находится переключатель измерительного диапазона 3/15/60 м³, индикатор количества от 0 до 100.000 литров с числовым отображением, сдвоенный самописец для фиксации давления и расхода жидкости, аналоговый измеритель для регистрации давления и минутного расхода с диапазонами значений: 50/250/1000 л/мин.

Оба измерительных тока выведены на две пары клемм подключения. Присутствует возможность присоединения аналого-цифрового преобразователя для передачи данных на ПК для дальнейшей обработки, анализа и хранения. К этим клеммам возможно также подключение регистратора, который сохранит результаты замеров непосредственно на месте проведения работ, с последующей транспортировкой на ПК.

Электропитание расходомера осуществляется от встроенных АКБ, с защитой от полной разрядки. Индикация заряда АКБ осуществляется на отдельном мониторе. Подзарядка аккумуляторов осуществляется через внешний модуль ЗУ.
