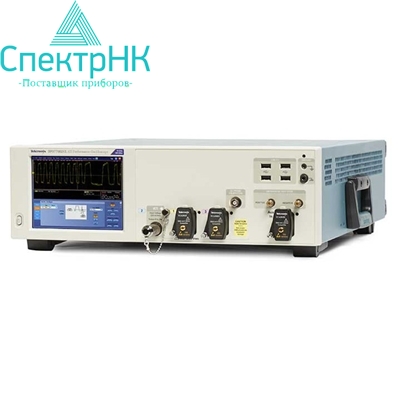

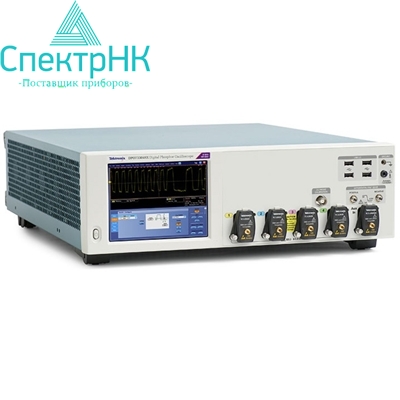

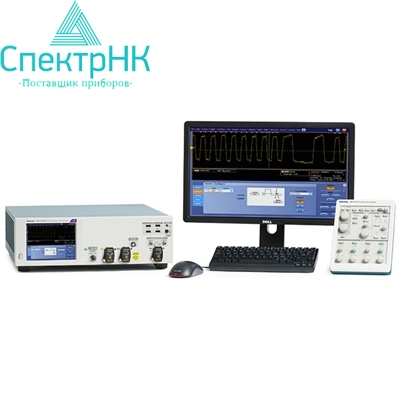

Производительный осциллограф DPO70000SX ATI

Производительный осциллограф DPO70000SX ATI

Высокопроизводительный осциллограф DPO70000SX ATI обеспечивает самое точное в отрасли отображение высокоскоростных сигналов для проверки, подтверждения и определения характеристик устройств нового поколения. Прибор захватывает сигналы с частотой до 70 ГГц и отображает их с минимальным уровнем помех и высокой точностью, позволяя достоверно измерять фактические характеристики сигналов.

Самая высокая целостность сигналов

Технология ATI (асинхронного разделения сигналов по времени) обеспечивает самую высокую точность отображения сигналов, устраняя до минимума помехи и гарантируя самые точные результаты измерений для разработки устройств следующего поколения.

Основные преимущества:

• Архитектура ATI с низким уровнем помех
• Высокопроизводительная система запуска для устранения дефектов сигналов
• Наивысшая точность синхронизации
• Прецизионная точность развёртки
• Временная задержка между каналами/синхронизация каналов
• Точность и стабильность синхронизации блоков системы
• Измерения устройств оптической связи при помощи оптического пробника DPO7OE1, обеспечивающие низкий уровень привнесённых шумов

Гибкость. Универсальность. Масштабируемость

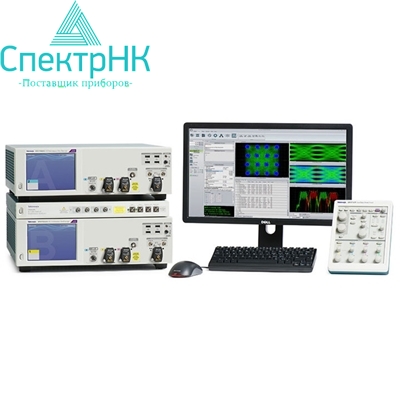

Инновационная архитектура UltraSync обеспечивает гибкость конфигурации, позволяя быстро добавлять каналы захвата и поддерживать точность синхронизации каналов.

Основные преимущества:

• Возможность отдельного использования приборов системы
• Быстрая сборка в многоблочную систему
• Возможность быстрого изменения конфигурации системы
• Настройка до 16 синхронизированных каналов для регистрации оптических сигналов при помощи пробника DPO7OE1/DPO7OE2

Приборы для измерений и анализа для полноценного контроля

В пакеты эксплуатационной поддержки DPO70000SX входят инструменты для автоматической проверки соответствия стандартам, профессиональной отладки и большой выбор опций подключения, которые нужны для проверки и сертификации самых современных разработок.

Основные преимущества:

• DPOJET: самый полнофункциональный и гибкий из имеющихся на рынке инструмент для измерений
• SDLA: самый мощный и полный инструмент для анализа и компенсации дефектов сигналов каналов последовательной передачи данных
• Просто выполняемый углублённый анализ PAM4 без внешнего модуля восстановления тактовой частоты серии CR
• Поддержка всех требований стандартов Gen3/Gen4+
• Автоматическая проверка на соответствие стандартам для получения полных, надёжных и повторяемых результатов
• Мощные инструменты отладки для быстрого обнаружения/устранения проблем в устройствах

Мы знаем, как это сделать. Прямо сейчас

Группа по разработке прикладных инженерных решений компании Tektronix может выехать на объект и обеспечить поддержку на уровне экспертов для объяснения сути подключений, выполнения измерений, работы осциллографов, а также инструментов анализа. Мы будем с вами на всех этапах — от знакомства с прибором до внедрения и интеграции очень сложных процессов измерений в лабораторные или производственные процессы.

Основные преимущества:

• Многоуровневое обслуживание, включающее сервисный план «Золотой» для комплексной защиты
• Помощь при установке, тренинги и поддержка при устранении проблем
• Международный центр технической поддержки предоставляет доступ в режиме реального времени к центральному банку знаний

Нужен аналогичный подменный прибор на время ремонта?

Ремонт прибора – это не причина прекращать работу. Предлагаемый в качестве опции сервисный план Gold Care предусматривает предоставление бесплатного подменного оборудования, которое обеспечит непрерывность работ. Подменное оборудование доставляется в течение 48 часов с момента подачи заявки на услугу, и когда приборы клиентов Gold Care поступают в сервисный центр, они ремонтируются в приоритетном порядке.

Области применения

Высокоскоростная последовательная передача данных

Хотите выполнять измерения в соответствии с текущими и будущими стандартами и сократить время выхода на рынок? Мы можем помочь. Компания Tektronix, обладающая многолетним практическим опытом и знаниями и готовая разрабатывать пакеты современного программного обеспечения, оказывает поддержку путём ознакомления и внедрения новых стандартов.

Основные преимущества:

• Проверка соответствия и отладка для PCIe, SATA/SAS, USB 3.1 Type-C, Thunderbolt 3 Type-C и DisplayPort 1.3/1.4 Type-C, HDMI 2.0, DDR, LPDDR и MIPI
• Аппаратная функция запуска по сигналам последовательных шин с 8—10-разрядными данными и скоростью передачи до 14,1 Гбит/с для диагностики и отладки

Передача данных

Комплексная поддержка тестирования передатчиков и приёмников по требованиям стандартов 100G и 400G, а также указания по тестированию сигналов NRZ и PAM4, чтобы отраслевые специалисты могли перейти на технологии передачи данных следующего уровня.

Основные преимущества:

• Отладка комплексных подготовительных последовательностей канала 100G
• Определение характеристик сигналов PAM4 и NRZ
• Выполнение измерений для подтверждения соответствия стандартам IEEE и OIF-CEI
• Возможность измерения как оптических, так и электрических характеристик

Когерентный оптический

К тестированию систем дальней связи, работающих со скоростью 400 Гбит/с и 1 Тбит/с, можно подготовиться при помощи осциллографа серии DPO70000SX с масштабируемой архитектурой и низким уровнем помех.

Основные преимущества:

• Модуляция когерентного оптического сигнала: простая модуляция сложных сигналов с поддержкой двойной поляризации, многоуровневых сигналов и автоматического управления смещением
• Анализ когерентного оптического сигнала: быстрые и повторяемые измерения сигналов со сложной модуляцией при помощи инструментов анализа с максимальной в отрасли адаптацией под требования заказчиков
• Новая функция ArmA,TrigB поддерживает тщательно управляемую синхронизацию регистрации при тестировании с использованием контура рециркуляции

Радиочастотные широкополосные устройства

Пользуясь достаточно широкой полосой пропускания, более простым сопряжением сигналов и гибкостью прибора, можно намного быстрее собрать данные для тестирования радиочастотных широкополосных устройств и выполнить анализ РЧ-сигналов без ограничений по времени в режиме онлайн или оффлайн.

Основные преимущества:

• Единственный на рынке осциллограф с широкой полосой пропускания и запуском по огибающей РЧ-сигнала
• Надежные инструментальные средства для анализа и демодуляции импульсов, доступные в пакете спектрального анализа SignalVu

Отличительные особенности

• Архитектура ATI обеспечивает минимальный уровень шума
• Компактный осциллограф с высочайшими характеристиками
• Удобство и простота использования
• Расширенные функции анализа
• Система запуска Pinpoint®
• Захват сигналов
