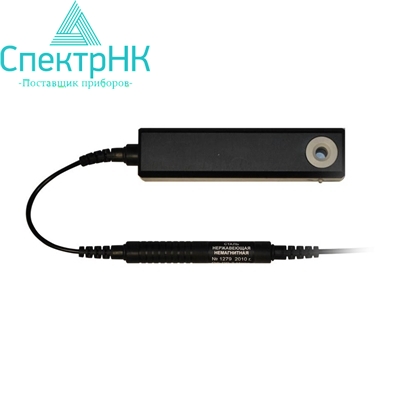

Проходной преобразователь ПФ-ПР-хх

Проходной преобразователь ПФ-ПР-хх

Гарантия производителя

Доставка по Казахстану

Артикул: s03335

Цену уточните у менеджера

Запросить КП Консультация

Проходной преобразователь ПФ-ПР-хх

Проходные преобразователи предназначены для обнаружения дефектов в протяженных объектах, таких как прутки, трубки и т.д. Возможен контроль объектов не круглого сечения, например полосы, овальные радиаторные трубки, трубы квадратного сечения, шестигранные прутки и т.д.

Основными типами обнаруживаемых дефектов являются: поверхностные и подповерхностные продольные трещины, ориентированные перпендикулярно поверхности объекта контроля.

Ввиду большой гаммы видов и размеров контролируемой продукции проходные преобразователи не выпускаются в виде «стандартных», а изготавливаются по типовой конструкции (серия ПФ-ПР-хх) на каждый диаметр контролируемого объекта и требуемую частоту тока возбуждения.

Порог чувствительности дефектоскопа определяется следующими факторами:

  • виды искомых дефектов;
  • диаметр (размеры) контролируемого объекта;
  • тип контролируемого объекта, полый внутри или сплошной;
  • материал объекта контроля (ферромагнитный или неферромагнитный);
  • наличие электропроводящего покрытия (гальваническое покрытие, плакировка, лужение и т.д.);
  • разброс характеристик материала объекта контроля.



Технические характеристики

Диаметр D контролируемого объекта1)

От 4 до 50 мм2)

Материал контролируемых объектов

Ферромагнитные или неферромагнитные металлы и сплавы

Частота тока возбуждения

В диапазоне от 5 Гц до 3,8 МГц

Тип контролируемого объекта

Полые трубки, прутки, полосы и т.д.

Длина неконтролируемых концевых участков

От 0,5D до D3)

Допускаемый диапазон изменения зазора (разница между внутренним диаметром преобразователя и диаметром объекта контроля)

До 0,1D

Тип обнаруживаемых дефектов

Трещины, ориентированные вдоль объекта контроля и перпендикулярно поверхности объекта контроля;
объемные пустоты, неэлектропроводящие включения;
локальные изменения свойств материала.

Порог чувствительности (минимальный обнаруживаемый дефект):

Для прутков:
поверхностная трещина глубиной 0,03D, протяженностью D.
Для полых трубок:
сквозная трещина, протяженностью 0,3D;
поверхностная трещина глубиной ? толщины стенки, протяженностью 0,5D.

Световая сигнализация дефекта

Два светодиода на корпусе преобразователя

Способ удержания преобразователя

удержание в руке оператора;
крепление в зажимное приспособление на столе.

Примечания

1) Для не круглых контролируемых объектов эквивалентный диаметр пересчитывается по формуле:
(эквивалентный диаметр) = (длина круговой линии) / 3,14.
2) Возможно расширение диапазона.
3) Возможно изготовление экранированных преобразователей с меньшей длиной неконтролируемых концевых участков.

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
