Trimble V10

Описание Trimble V10

Наземный переносной фотограмметрический комплекс Trimble V10 позволяет получать геопространственные данные с высокой точностью позиционирования и цифровые панорамы с углом обзора 360° для последующих обмеров в камеральных условиях и для визуальной документации.

Trimble V10 отлично подходит для специалистов, выполняющих работы в различных отраслях промышленности (в том числе съемка, ГИС, машиностроение, нефтяная и газовая отрасли).

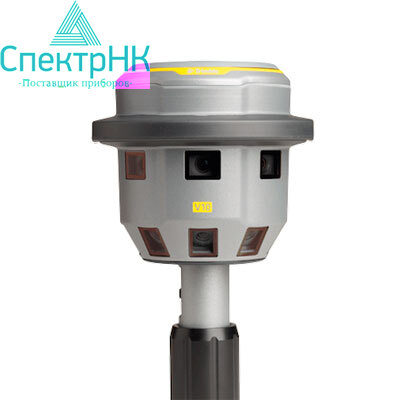

Trimble V10 с технологией Trimble VISION использует калиброванные датчики для получения изображения и устанавливается непосредственно на вехе для получения цифровых снимков. Двенадцать встроенных калиброванных камер, с разрешением 60Мп, обеспечивают подробную визуализацию местоположения и документацию панорамных изображений, которые могут использоваться в фотограмметрических измерениях.

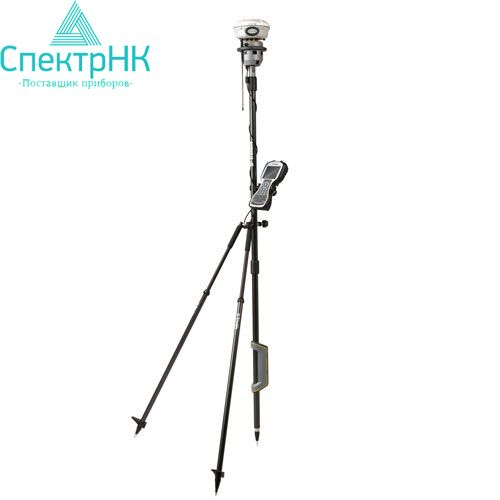

Легкий в использовании Trimble V10 запускается нажатием одной кнопки и позволяет специалистам выполнять работы в местах, где выполнение съемки традиционными методами затруднено (например, нефтяные и газовые промышленные объекты). В сочетании с полевым ПО Trimble Access и ударопрочным полевым планшетом Trimble Tablet Rugged PC, Trimble V10 обеспечивает простой и интуитивно понятный процесс съемки и просмотра изображений с сохранением наблюдений.

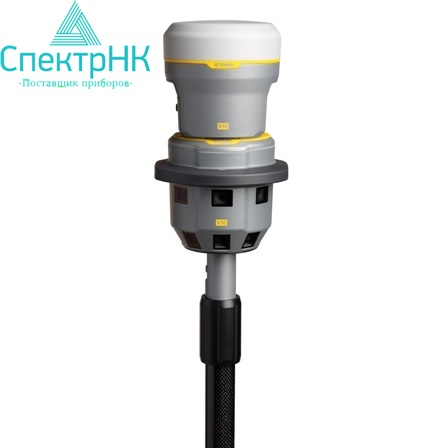

Trimble V10 работает как автономно, так и с GNSS приемником Trimble R10 или роботизированными тахеометрами Trimble S-серии, благодаря чему можно получать точное местоположение прибора в момент фотографирования, с последующей обработкой в ПО Trimble Business Center. Данные с Trimble V10 могут быть использованы для дополнительных обмеров без необходимости возврата в поле.

Основные характеристики

• 12 калиброванных камер, с разрешением 60Мп для подробной визуализации места съемки
• Быстрое получение цифровых панорам и геопространственных данных с высокой точностью позиционирования
• Работает с интуитивно понятным программным обеспечением Trimble Access
• Возможно подключение к GNSS приемнику Trimble R10 или роботизированным тахеометрам Trimble
• Простая обработка данных с помощью программного обеспечения Trimble Business Center.

Возможности Trimble V10

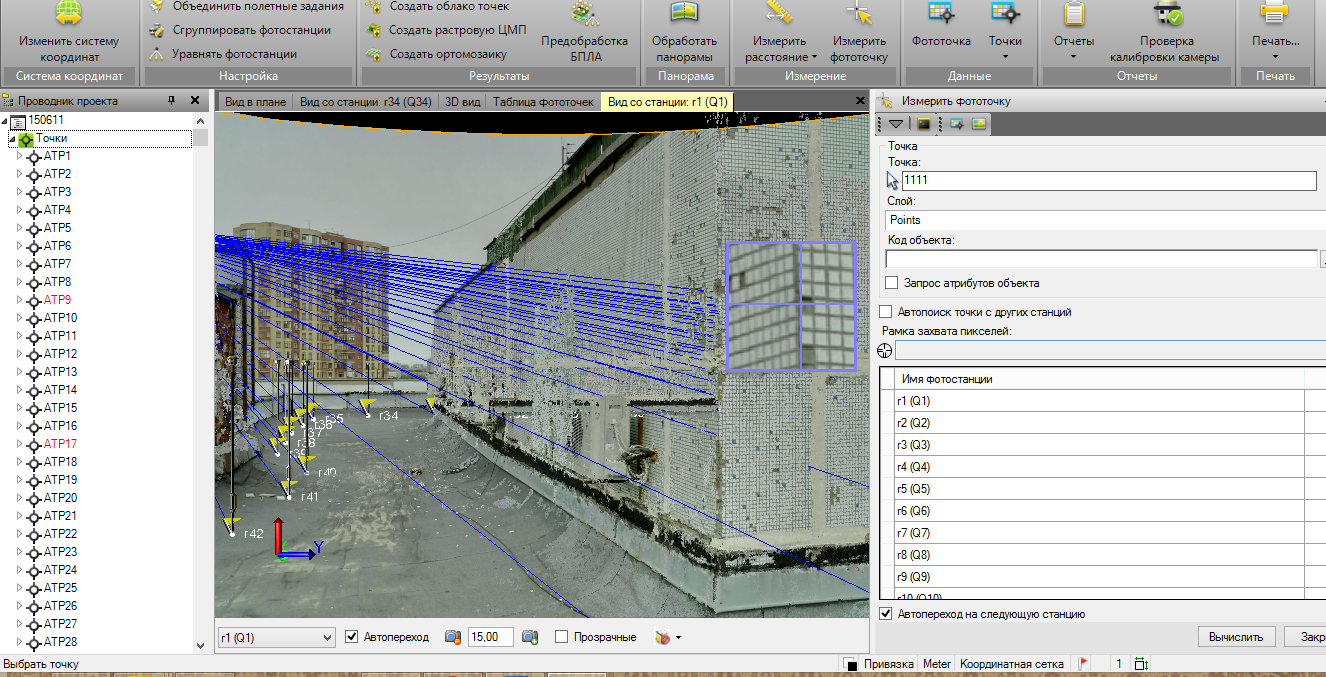

Одна из самых удобных функций — это съемка недоступных точек (измерение фото-точек). Пользователь в ТВС указывает на фотографиях одну и ту же точку, снятую с разных станций. После этого программа сама рассчитывает координаты этой точки. В отличие от использования лазерной рулетки, можно получить сразу большой массив данных при малых объемах полевых работах. При этом полученные точки будут иметь не только плановые, но и высотные координаты.

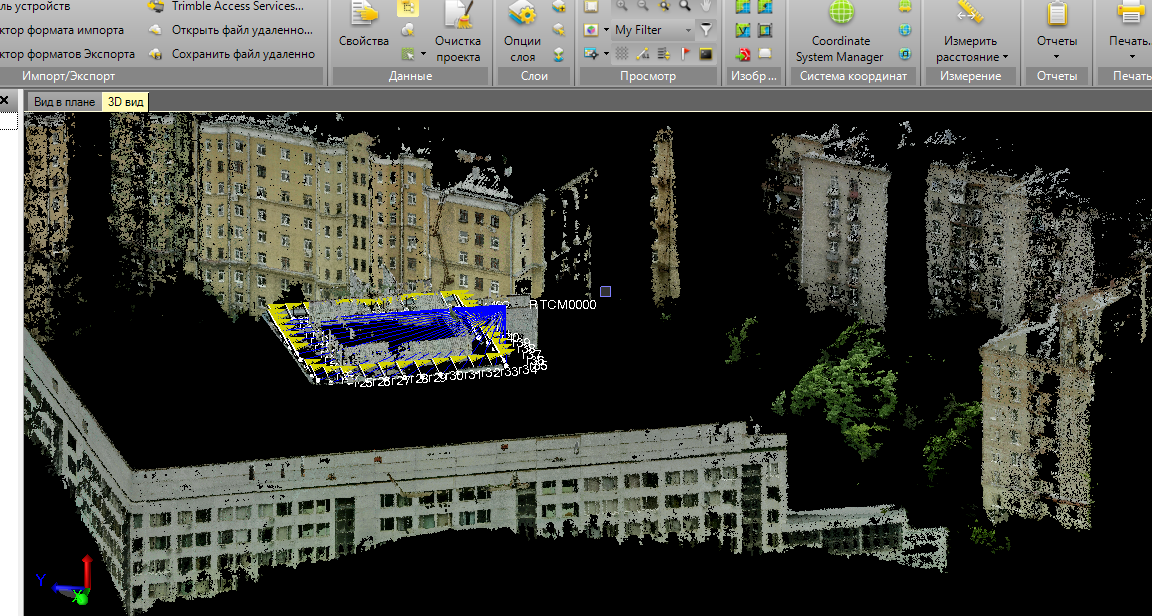

Вторая функция данной технологии - это создание облаков точек аналогично сканирующим системам. Стоит отметить, что качество панорамного фотоснимка сильно зависит от структуры объекта. Для создания пространственной модели фотограмметрическими методами необходима неоднородность текстуры объекта, например, кирпичная стена получается хорошо. Также такая технология требует достаточно мощного ПК и использования специализированного ПО для работы с облаками точек Trimble Real Works. При этом функционал ТВС позволяет очертить контуры элементов облака и определить координаты характерных точек и посчитать объемы. Что позволяет применять эту технологию при съемке сложных фасадов, инженерных сооружение или стенок карьеров.



Также одной из функций можно назвать создание панорамных снимков, которые можно приложить в дальнейшем к отчету. Экспортировать получившиеся панорамы можно в форматах jpeg, html, kmz, KML.



Для каких работ можно использовать данные функции? Каковы их преимущества по сравнению с традиционными методами?

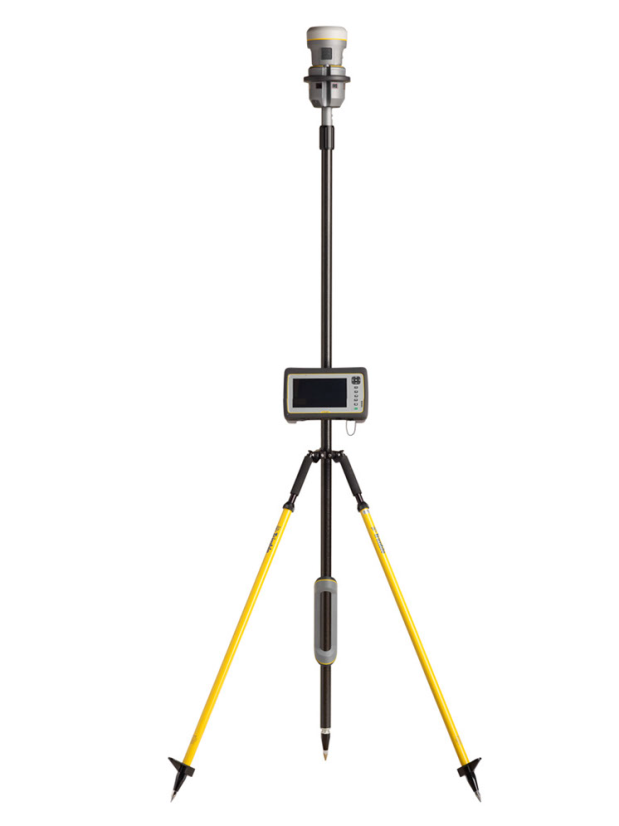

Главные плюсы использования фотокамеры V10 проявляются при изысканиях. Данная технология позволяет выполнять съемку за один раз». То есть там, где не доступны сигналы ГНСС (в плотно застроенных кварталах, под мостами и т. п.) или нет доступа к объекту (дома за забором), можно использовать Trimble V10. Нет необходимости возвращаться на объект второй раз с тахеометром для досъемки. Получается, что можно отказаться от использования тахеометра для детальной съемки и сократить состав съемочной бригады до одного человека.

Также эта фотокамера может использоваться для фасадной съемки или съемки сложных архитектурных форм и дорожных развязок. По сравнению с тахеометром есть свои плюсы и минусы. Плюс - полевые работы занимают минуты. Минус - для контроля полевых результатов необходимо выполнить пост-обработку. Если же сравнивать со сканирующими системами, то главный плюс — это стоимость комплекта. Минусом же является зависимость данного метода от текстуры.

О точности

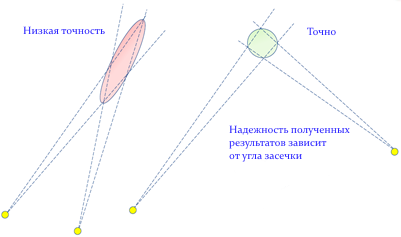

Точность полученного материала составляет 1 см на 10 метров от объекта с хорошей геометрией засечки (2см / 20м, 3см / 30м и т. д.) и при этом также точность зависит от:

•  Расстояния до объекта
• Расстояния между станциями
• Геометрии засечки

Каким организациям наиболее полезна данная технология?

Такой прибор в первую очередь хорошо дополнит уже существующие комплекты геодезического оборудования Trimble. Если применять панорамную фотокамеру Trimble V10 совместно с уже имеющимся ГНСС-комплектом или комплектом роботизированного тахеометра, то временные затраты на полевые работы будут значительно сокращены.

Комплект поставки Trimble V10

1. Панорамная камера Trimble V10 Imaging Rover
2. Транспортировочный кейс
3. Зарядное устройство с двумя аккумуляторными слотами и блоком питания
4. Чехол для Trimble V10
5. Кабель USB — mini B USB (1.5 м)
6. Аккумулятор
7. УКВ радиоантенна с разъемом SMA
8. Комплект для чистки объектива
9. Быстросъемный адаптер для призм 360
10. Черно-белые пленочные марки (10 шт.) на одном листе
