Приемник ударных волн DIGIPHONE PLUS NT

Приемник ударных волн DIGIPHONE PLUS NT

Благодаря новым разработкам в области поиска и точной локализации кабельных повреждений, SebaKMT постоянно предлагает своим клиентам решения, позволяющие сохранить их время и расходы.

Чтобы удовлетворить имеющиеся потребности, SebaKMT скомбинировала две системы digiPHONE+ и ESG NT в одном приборе: digiPHONE+ NT Set.

Точная локализация кабельных повреждений акустическо-электромагнитным методом и точная локализация повреждений оболочки методом шагового напряжения могут быть осуществлены просто, быстро и достоверно.

Переключение между режимами работы происходит автоматически, при идентификации выбранного датчика.

Отличительные особенности:

• Отличное акустическое качество и иммунитет к шумам
• Автоматическая фильтрация посторонних сигналов
• Автоматическая калибровка нуля, нет необходимости в настройке
• Функция истории

Описание digiPHONE+

Digiphone Plus последовательно объединяет опыт полевых испытаний, требования пользователей и современные интеллектуальные технологии в новой концепции. Благодаря наилучшим акустическим свойствам, современному дизайну и простому управлению, Digiphone Plus представляет собой идеальный инструмент для точной локализации кабельных повреждений.

При локализации вследствие разрядки импульса в месте повреждения возникает звук пробоя. Этот звук можно локализовать акустическим методом. В связи с измерением магнитного импульса, сопровождающего токовый импульс, можно, исходя из разницы времени прохождения импульса, определить расстояние до повреждения.

BNR – подавление посторонних помех. Новая, интеллектуальная BNR-технология фильтрует и подавляет посторонние шумы, обеспечивая тишину в Digiphone Plus и спокойное прослушивание. В наушниках слышен только шум пробоя в месте повреждения.

APM – автоматическое отключение наушников. При приближении к ручке датчика отключается звук, еще до касания рукой ручки – ни треска, ни хлопков. После отпускания ручки происходит временная задержка для уверенности в том, что сенсор стоит спокойно и возможные механические колебания затухли, прежде чем снова включается микрофон.

Корпус. Корпус датчика вместе со специальной подвеской для микрофона способствует снижению корпусного шума уже в самом датчике и обеспечивает оптимальную устойчивость датчика Digiphone Plus.

Трассировка. Указатели влево-вправо в Digiphone Plus позволяют пользователю всегда оставаться над кабелем и "Компас" показывает направление к повреждению. Расстояние до повреждения представляется в метрах и милисекундах.

Описание ESG NT

Повреждения в оболочке кабеля, имеющие контакт на землю, всегда оказывают прямое воздействие на срок службы и качество кабельной изоляции. Обнаружение таких повреждений – одна из важнейших составных частей стратегии поддержания работоспособности и сохранения стоимости кабельных линий. При поиске замыканий на землю до сих пор была необходима относительно трудоемкая и постоянная настройка приемника, новый ESG NT осуществляет эту настройку автоматически.

Метод точной локализации. Точная локализация – это точное определение места повреждения оболочки в кабеле. При повреждении оболочки кабеля измерительный ток уходит в землю. В месте его выхода он образует "воронку" напряжения, которая измеряется при помощи штырей заземления и прибором для поиска замыканий на землю. Точная локализация повреждения оболочки осуществляется методом шагового напряжения: при приближении к месту повреждения шаговое напряжение увеличивается и понижается за повреждением с обратной полярностью. Благодаря смене полярности можно точно определить место повреждения.

Описание принципа действия

Испытательный генератор формирует в земле потенциал шагового напряжения, который измеряется прибором ESG NT. Другие помехи в земле, например, выравнивающие токи, наложение постоянного напряжения, 16 2/3-помехи или напряжения катодных защитных систем автоматически распознаются и компенсируются. Автоматическая балансировка нуля постоянно осуществляет установку на нуль.

Измеренное шаговое напряжение может быть представлено на индикаторе в двух вариантах:

• В виде полосной индикации (аналог обычного стрелочного прибора)
• В виде „индикации-истории“, которая показывает как текущий процесс измерения, так и последние 5 - 7 результатов измерения

Кроме того, ESG NT имеет функцию автоматического распознавания тактового импульса, которая позволяет работать с любым соответствующим генератором тактовых импульсов.

Преимущества digiPHONE+

• Очень простое управление, автоматическая настройка
• BNR-подавление помех
• APM – автоматическое отключение наушников при приближении к ручке датчика ("PLOPP" защита)
• 84 дБ (A) ограничение громкости (согласно предписанию по ТБ при работе в условиях шума и вибрации)
• Измерение расстояния в миллисекундах или метрах/футах
• Трассировка с индикацией влево/вправо
• "Компас"  для индикации направления к повреждению
• Эргономичная регулируемая и съемная ручка
• Высокая устойчивость датчика до 45°

Преимущества ESG NT

• Автоматическое подавление посторонних потенциалов
• Автоматическое согласование с измерительным напряжением
• Автоматическое распознавание синхронизирующего импульса
• Автоматическая настройка нуля
• Очень высокая чувствительность измерений для шаговых напряжений в диапазоне мкВ
• Очень простое управление
• Крепление кабеля к разъемному, изолированному штырю заземления







Комплект поставки

Наименование	Количество

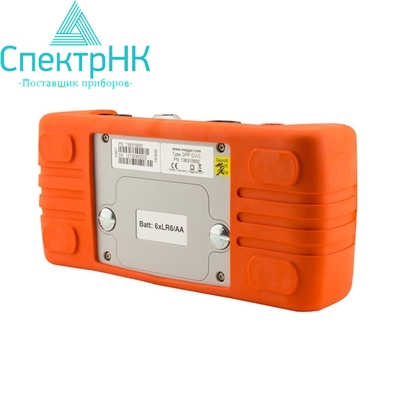

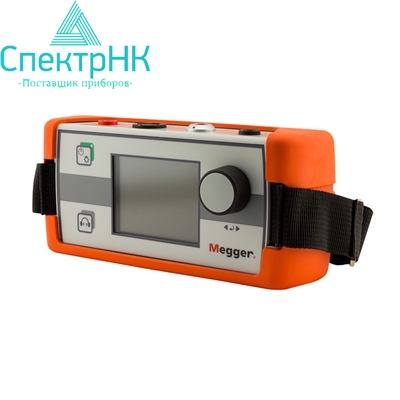

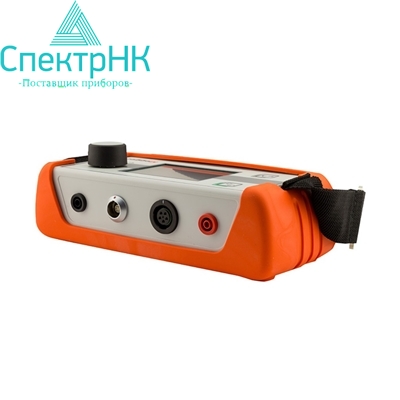

Приемник Digiphone Plus, NT	1
Комплект батарей AlMg Mignon 1,5 В LR6 Powerline Panasonic	1

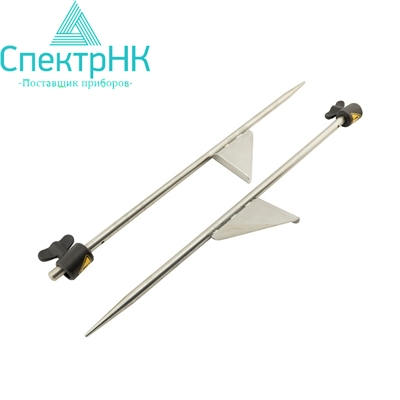

Штырь заземления с вертикальной рукояткой	2
Испытательный кабель 2 м, красный с изолированным угловым разъемом	1
Испытательный кабель 2 м, черный с изолированным угловым разъемом	1

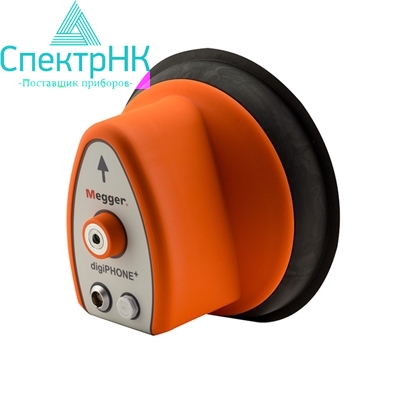

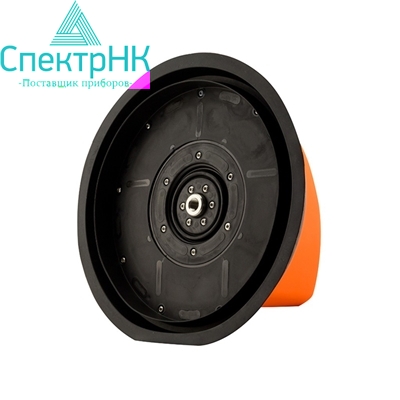

Сенсорный блок Digiphone PLUS	1

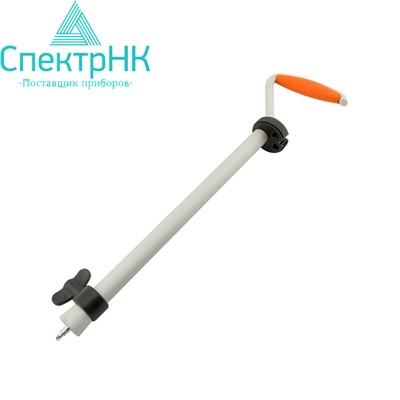

Телескопическая рукоятка	1

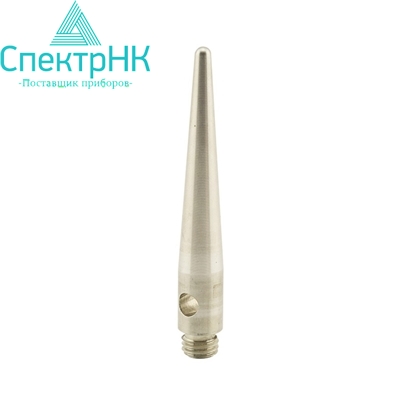

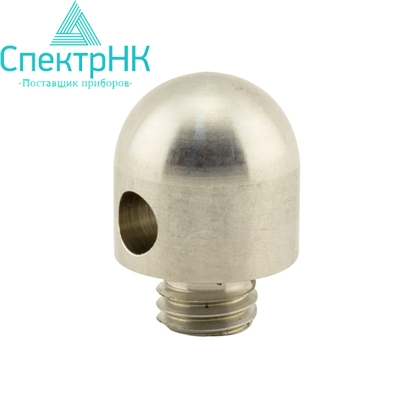

Измерительный щуп 18 мм	1
Измерительный щуп 75 мм	1

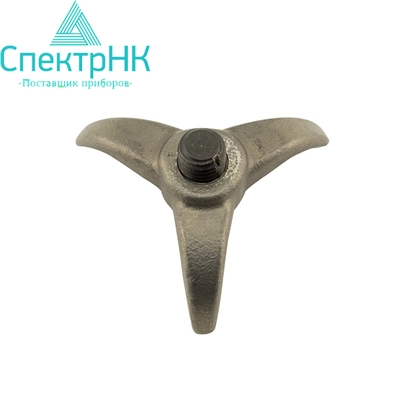

Тренога, литая	1
Кабель для соединения сенсорного блока и Digiphone PLUS	1
Стереонаушники	1
Сумка для переноски	1
Губка для контактов штырей заземления	2

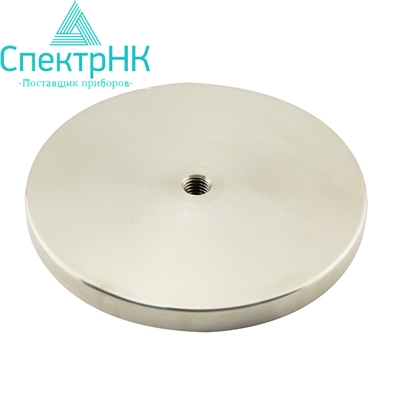

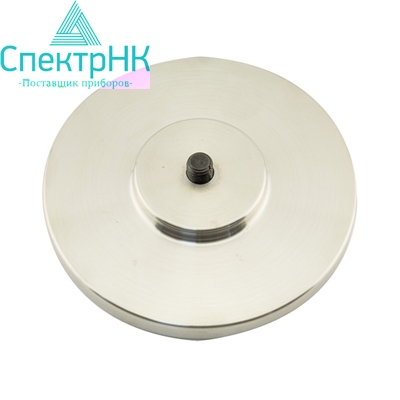

Напольная плита	1
Вкладыш для сумки	1
A-рамка	1

Дополнительная комплектация:

Наименование

Губка для контактов штыря заземления

Измерительный щуп 300 мм

Измерительный щуп 300 мм

Крепление для транспортировки в лаборатории

Напольное крепление сенсорного блока

Настенное крепление блока индикации

Настенное крепление сенсорного блока

Внимание! Производитель оставляет за собой право изменить комплект поставки.
