Прибор GL 660-1

Прибор GL 660-1

Прибор Geolux GL 660-1 предназначен для поиска замыканий на землю в изолированных, незаземленных системах.

Компесационная возможность системы Geolux производства SebaKMT достаточна для измерения на кабельных устройствах с большой емкостью кабеля (например, на больших предприятиях и электростанциях) и при сорпотивлении неисправности до 150 кОм .

С помощью этой системы также возможно определение мест неисправностей нв одножильных кабельных устройствах аэродромного освещения.

Для надежной и бесперебойной работы сетей управления, сигнальных установок и систем электроснабжения на важных объктах, таких как, например, железнодорожные объекты, больницы, электростанции и другие промышленные объекты, они сделаны свободными от потенциала, т.е. не заземленными и контролируются так называемым сигнализатором заземления. Одно замыкание на землю не вызывает нарушения режима эксплуатации. При появлении второго заземления возникает опасность частичного или полного отказа системы. Поэтому заземления необходимо локализовать как можно скорее.

Для этих целей служит прибор Geolux GL 660-1, который может быть подключен к сетям до 660 В АС и посредством низкой частоты приводит к локализации места дефекта.

Прибор GL 660-1 обладает следующими достоинствами:

• Сетевой фильтр для прямого подключения к токопроводящим кабелям до 660 В
• Тактовая подача выходного тока для лучшей идентификации измерительного сигнала
• Фильтр для подавления больших помех
• Ortung von Erdschl?ssen bis 150 kOhm
• Нет необходимости в отключении системы во время поиска замыкания
• Никакого влияния сигнальных кабелей

Комплект поставки

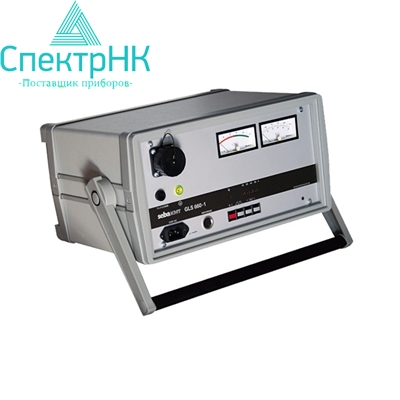

• Передатчика GLS 660-1, подключающего низкочастотный импульсный ток (5 Гц) напрямую к проводнику тока, в котором возникло замыкание на землю. (Сигнал измерения частотой 5 Гц вызывает очень низкое емкостное сопротивление в измеряемом проводнике, таким образом этот сигнал можно измерить и на больших удалениях.)
• Измерительный приемник GLE 660-1 с подключенными поисковыми клещами AZK 100 для регистрации сигнального тока.
• Режекторный фильтр для подавления сигнала помехи частотой 50 Гц и 16 2/3 Гц.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
