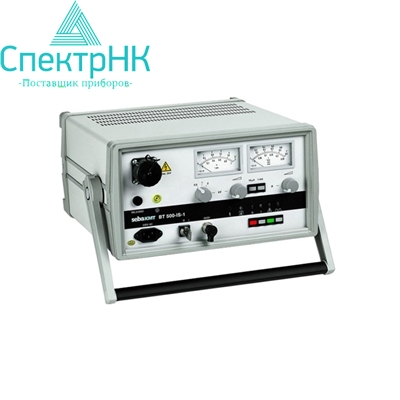

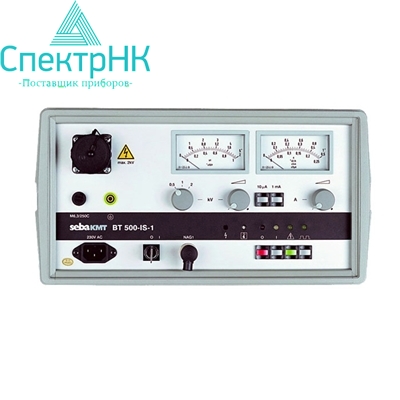

Прибор для преобразования дефектов кабеля BT 500-IS-1

Прибор для преобразования дефектов кабеля BT 500-IS-1

Прибор для преобразования дефектов кабеля BT 500-IS-1 служит, преимущественно, для преобразования высокоомных дефектов в кабелях сигнальных, управления и связи.

Регулируемый источник напряжения 0 до 2 кВ имеет симметричный выход, это означает, что к соединительным контактам возможно симметричное (незаземленное)  подключение неисправной пары жил.

Для предварительного определения дефекта оболочки служит специальный прибор - MVG 5. Этим прибором можно производить следующие измерения:

• предварительное определение дефекта оболочки в экранированных кабелях среднего напряжения в ПВХ изоляции;
• предварительное определение повреждения с замыканием на землю в кабелях низкого напряжения с пластмассовой изоляцией

Точная локализация места неисправности производится методом шагового напряжения с помощью прибора ESG 80-2.

Прибор для преобразования дефектов кабеля BT 500 IS-1 имеет следующие особенности:

• ступенчатое регулирование выходного напряжения в диапазонах  500, 1000, 2000В;
• изолированный от земли потенциал на выходах;
• защита от перегрузок путем регулировки тока и напряжения;
• применение ограниченной мощности при локализации дефекта для избежания повреждения соседних жил или кабелей ;
• отображение значения напряжения и тока на двух аналоговых приборах;
• автоматический разрядник, следящий за снятием остаточного заряда и заземлением испытываемого объекта;
• тактирование источника напряжения для избежания высыхания оболочки при локализации неисправности в ней.

Комплект поставки

Аваотйный выключатель	NAG 1 для автономной работы
Прибор для определения места неисправности в оболочке	MVG 5
Аварийный выключатель	NAG2 использование в комбинации с MVG 5
Прибор для поиска замыканий на землю	ESG 80-2
Штырь заземления с измерительным проводником	EEB

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
