Прибор для обнаружения мест утечки HYDROLUX HL5000

Прибор для обнаружения мест утечки HYDROLUX HL5000

Течеискатель HL-5000 (прибор серии HYDROLUX) позволяет обнаружить утечки особенно быстро, просто и очень надежно. В приборе используется современная  цифровая техника обработки сигнала (DSP), чтобы четко распознать шум утечки даже при сильном шуме окружающей среды. Шумы не только регистрируются акустическими методами, но и представляются в графическом виде при помощи современной техники анализа двойного сегмента (DSA). Для пользователя это еще большая надежность при обнаружении потерь воды.

Преимущества:

• Видеть и слышать утечки: измерение-гистограмма с 9 одновременно представленными DSA-значениями
• DSA-технологии: одновременное представление актуального и минимального значения
• Небольшой вес - неутомительная работа
• Высокое качество звучания - цифровой 16-Bit Audio-Codec
• Большой дисплей для простого считывания результатов измерения
• Анализ частоты зарегистрированных шумов
• Функция для регистраторов шума: 3-15-30 минут

Принцип действия

При повреждении трубы в месте утечки вытекает вода, вследствие чего возникают два типа шумов:

• На трубе возникают колебания из-за вытекающей воды. При помощи прибора для поиска утечек воды и подключенного контактного микрофона можно услышать эти колебания и шумы от утечки даже в удаленных контактных точках трубы (задвижки, гидранты, домовые вводы и т.д.).
• Вытекающая непосредственно в месте утечки вода производит шумы, которые распространяются в грунте до поверхности. Течеискатель при помощи наземного микрофона регистрирует эти шумы тоже и в графическом виде представляет уровень и частотный спектр.

Отличительные особенности:

• Цифровая технология DSP для минимизации шумов помех

Современная цифровая технология - DSP с 16-Bit Audio-Codec предлагает пользователю высокое качество звучания. В то же самое время минимизируются шумы помех. Благодаря этому можно надежно идентифицировать утечки даже с тихим шумом.

• Эргономичные характеристики

Благодаря небольшим корпусу и весу с приборомможно работать длительное время, не уставая при этом. Большой дисплей с фоновой подсветкой облегчает считывание результатов измерения. Простое управление течеискателем делает его наилучшим партнером при ежедневном поиске утечек.

• Технология DSA - „Анализ двойного сегмента"

При нормальном спектре шумов сигналы помех (автомобили, ветер, пешеходы, и т.д.) налагаются на собственный шум утечки. После расчета и обработки помехи индицируются в виде узких графических полос. Действительный шум утечки идентифицируется по значению минимум, которое в графическом виде представлено в виде широкой полосы. Чем ближе к утечке, тем выше широкая полоса.

• Специальный режим для лучшей акустической локализации полиэтиленовых трубопроводов

В приборе имеется специальный режим для лучшей акустической локализации полиэтиленовых трубопроводов. При этой функции прибор особенно чувствителен к импульсным шумам, которые исходят от «дятла для труб» RSP 3 или от какого-либо генератора импульсных (ударных) волн. Для такого режима использования происходит автоматическое согласование фильтров. Увеличенная индикация импульса  облегчает  нахождение трубопровода.

При помощи измерительной гистограммы можно увидеть и прослушать утечку. В памяти сохраняются до девяти измерительных значений, которые представляются в виде DSA-характеристик. Узкий сегмент показывает уровень шумов окружающей среды, широкий сегмент - шум утечки. Там, где широкий сегмент максимальный, и находится место утечки.

• DSA-график

Классическое представление функции прослушивания  оптимально приспособлено в серии приборов HYDROLUX к потребностям пользователей. Максимум и минимум шума представляются в графическом виде как DSA-графика. А функция индикации импульса  облегчает работу при акустической локализации полиэтиленовых трубопроводов при помощи  «дятла для труб» RSP3.

Течеискатель HL5000 анализирует частотный спектр от  0 - 4000 Гц. Каждая утечка имеет  определенный спектр частоты. Выберите сами правильные установки фильтров для точной локализации утечки. Просто отфильтруйте таким образом мешающие помехи окружающей среды.

• Уникальная функция непрерывного измерения

Окончательную достоверность дает уникальное непрерывное измерение прибором. Установите микрофон над предполагаемой утечкой. Непрерывное измерение регистрирует шум, например, в течение 30 минут. Если задвижка на этом участке трубопровода закрывается, то из-за этого снижается и шум утечки. Если это не так, то речь идет не об утечке. Предотвращено неправильное вскрытие грунта.

Комплект поставки

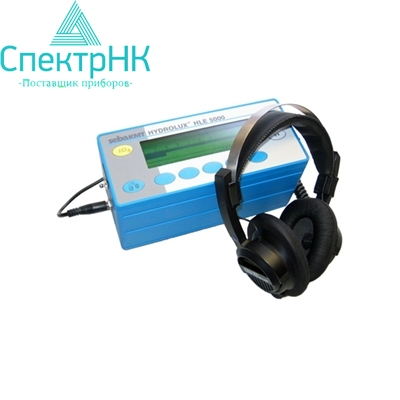

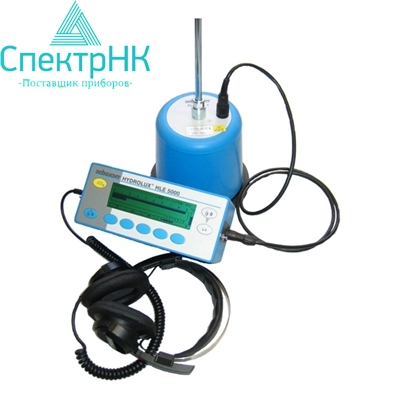

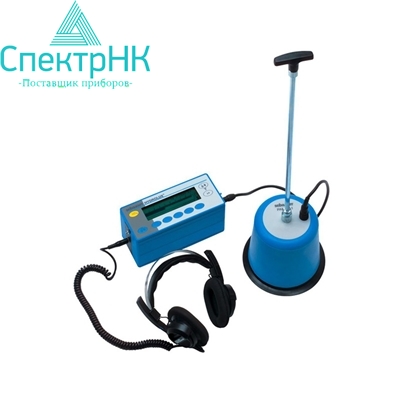

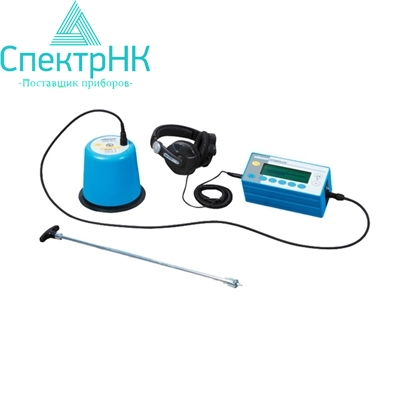

• Прибор для поиска утечек/усилитель
• Наземный микрофон (PAM W-1)
• Соединительный кабель
• Наушники
• Чемодан для прибора
• Ремень для переноски
• Адаптер - тренога

Дополнительные принадлежности:

• PAM B-1 (микрофон на треноге)
• PAM-U (универсальный микрофон / контактный штырь вкл.)
• Удлинительный штырь VST T-1
• Магнитный адаптер
• Мини - тренога
• Адаптер для задвижек AD S-42
• Наушники с подавлением шума KM2
• Радио - модуль PAL 430

Внимание! Производитель оставляет за собой право изменить комплект поставки.
