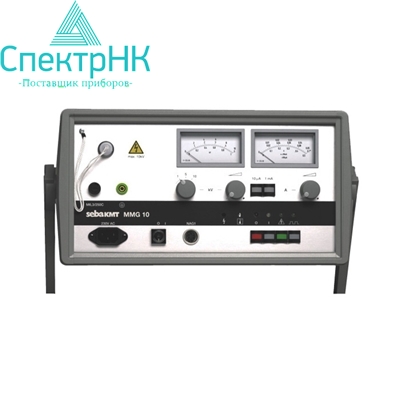

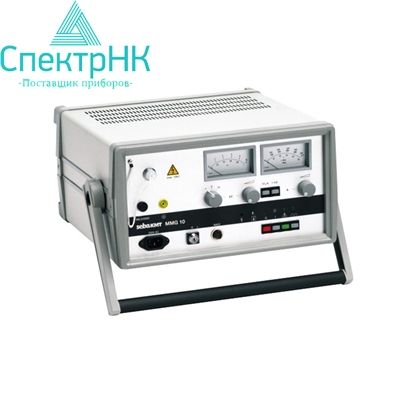

Прибор для измерения оболочки кабеля MMG 10

Прибор для измерения оболочки кабеля MMG 10

Прибор для измерения оболочки кабеля MMG 10 применяется, преимущественно, для испытания напряжением оболочек кабеля из ПЭ или ПВХ, а также для определения мест неисправности оболочки в экранированных кабелях с пластмассовой изоляцией и определения мест замыкания на землю в кабелях с пластмассовой изоляцией. Предварительное определение места неисправности оболочки возможно в комбинации с прибором MVG 5. Точное определение мест неисправности осуществляется при помощи метода шагового напряжения прибором для поиска мест замыкания на землю ESG 80-2. Этот прибор подходит для преобразования высокоомных дефектов кабелей низкого напряжения вследствие отличного прожига, основанного на применении схемы двухтактного выпрямления.

Отличительные особенности прибора для измерения оболочки кабеля:

• Бесступенчатая регулировка выходного напряжения в диапазонах напряжения 1000, 5000, 10000 В;
• Защита от перегрузок путем регулирования напряжения и тока;
• Локализация места неисправности при применении ограниченной мощности, для предотвращения повреждения соседних жил или кабелей;
• Отображение напряжения и тока на двух аналоговых приборах;
• Устройство для автоматической разрядки следит за снижением остаточного заряда и заземлением испытываемого объекта;
• Тактирование источника питания во избежание высыхания пропитки при точной локализации неисправностей в оболочке;
• Очень хороший прожиг - из-за применения двухтактного выпрямления.

Комплект поставки

• Прибор для поиска мест замыкания на землю ESG 80-2;
• Штыри заземления с измерительными проводами EEB;
• Прибор для предварительного определения неисправности в оболочке MVG 5 (предварительное определение места неисправности только до 5 кВ);
• Аварийный выключатель NAG 1 (применение в комбинации с MVG 5);
• Аварийный выключатель NAG 2 (применение в комбинации с MVG 5).

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
