Прибор диагностики свай ПДС-МГ4

Прибор диагностики свай ПДС-МГ4

Прибор ПДС-МГ4 предназначен для определения глубины забивки свай и локализации дефектов (деформации профиля поперечного сечения сваи, трещины) в свае, забитой в различные грунты. Прибор может также использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.

Принцип действия прибора основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания, частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

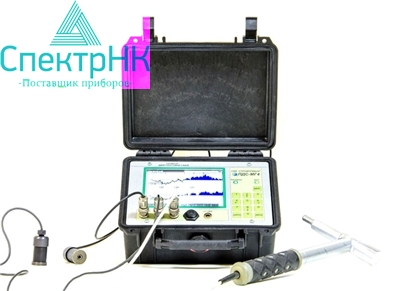

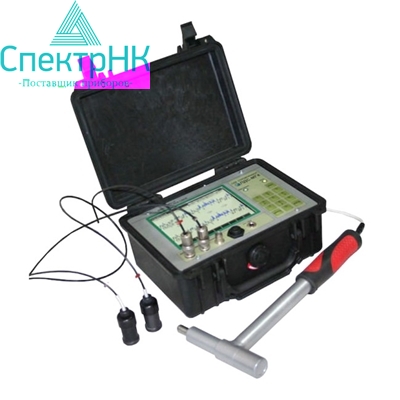

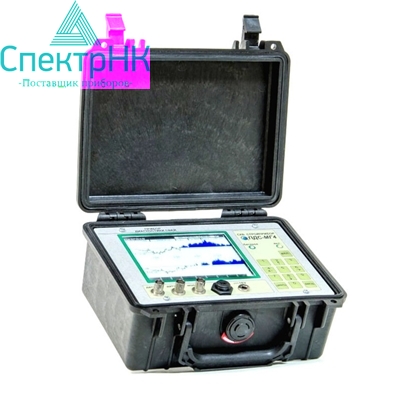

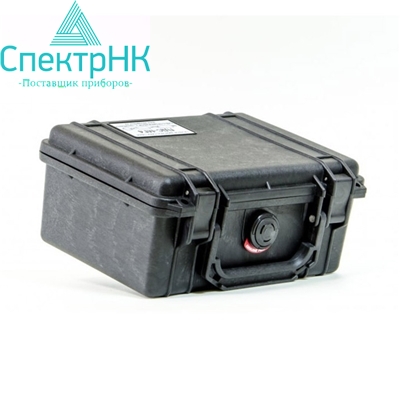

Прибор состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.

Прибор ПДС-МГ4 используется также при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.

Комплект поставки

Комплектация и цена	Базовый комплект поставки	Доп. комплектация 1 (диагностика свай)	Доп. комплектация 2 (диагностика свай и сейсморазведка)
Блок электронный ПДС-МГ4	1	1	1
Сейсмоприемник	1	1	2
Молоток ударный	1	1	1
Молоток с датчиком силы		1	1
Приспособления для крепления сейсмоприемников на грунт			1
Темпер			1
Кабель связи с ПК	1	1	1
CD с программным обеспечением	1	1	1
Руководство по эксплуатации. Паспорт	1	1	1
Упаковочный футляр	1	1	1

• Электронный блок,
• сейсмоприемник,
• молоток с демпфером,
• кабель USB,
• зарядное устройство,
• CD диск с программным обеспечением,
• упаковочный футляр,
• руководство по эксплуатации.

По спецзаказу:

• сейсмоприемник,
• молоток с встроенным пьезодатчиком,
• приспособление для установки сейсмоприемника на грунт,
• темпер.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Для определения глубины забивки сваи используется ПДС-МГ4. Этот же инструмент позволит локализовать дефекты. Подходит для диагностики свай, забитых в разные типы грунтов. Интересно, что представленная модель может также использоваться в качестве двухканальной сейсмостанции. Это отличный вариант для тестирования подземных конструкций, залегающих на различной глубине. С этой целью устройство реализует акустический метод контроля. Область применения очень обширна и включает в себя такие сферы, как строительство, научные и исследовательские институты, лаборатории. Предназначается для работы при температуре окружающего воздуха от минус 10 градусов по Цельсию до плюс тридцати пяти. Модель состоит из нескольких сейсмоприемников, молотка с демпфером, молотка со встроенным пьезодатчиком, электронного блока. Комплект поставки устройства включает специальное программное обеспечение и кабель USB.

ПДС-МГ4 – это устройство, реализующее несложный принцип работы. В его основе лежит простой физический эффект отражения механических колебаний от границы раздела сред, обладающих разными физическими свойствами. Сейсмоприемник, закрепляющийся на конце сваи, является важным элементом конструкции. После его закрепления включается режим регистрации, после чего происходит механическое воздействие молотком вдоль оси сваи. Как результат этого, возбуждается продольная волна, которая, отражаясь от конца сваи, возвращается к сейсмоприемнику. В итоге прибор регистрирует сигнал, по которому и происходит измерение времени, прошедшего от момента начального воздействия до возвращения отраженной волны.

Устройство поддерживает множество режимов измерения. Каждый из них расширяет возможности оператора и позволяет максимально полно обработать полученные данные. При работе с ПДС-МГ4 специалист может настроить прибор под себя, передать информацию на ПК, работать с архивом и всячески анализировать полученные данные.

Технические характеристики
