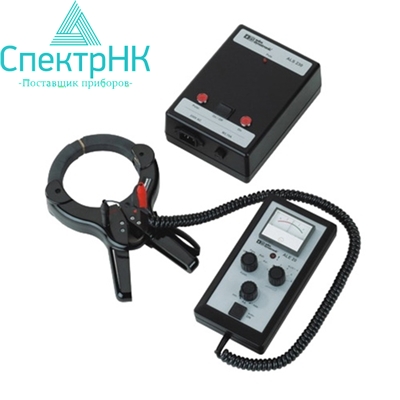

Прибор AL 230

Прибор AL 230

Система AL -230 предназначена для выбора кабеля из пучка в сетях низкого напряжения.

Генератор импульсов ALS 230 подключается к идентифицируемому кабелю, напряжением до 230 В, индуктивным способом и с интервалом в пять секунд заряжает его импульсным током, который принимается приемником ALE 20, и служит для идентификации кабеля.

При этом, в процессе подключения ALS 230 к идентифицируемому кабелю на индикаторе прибора отражается правильность полярности подключения. Генератор ALS 230 оснащен штырями контроля безопасности со встроенной защитой, что делает возможным использование системы в распределительных шкафах.

Комплект поставки

	Система ALS 60-1	Система ALS 230	Система AUL 60 -230
Генератор	ALS 60-1	ALS 230	ALS 60-1 /ALS 230
Приемник	ALE 10	ALE 20	ALE 20
Комплект кабелей для генератора	VL 60	VL 230	VL 60 /VL 230

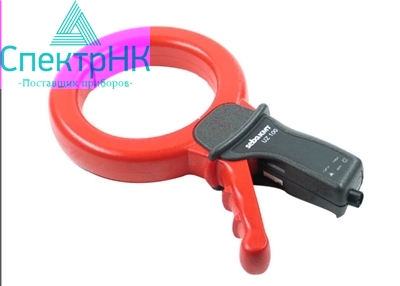

Клещи для выбора кабеля 100 мм	UZ 100
Силовой кабель	VK 63
Кожаная сумка	ALT 230

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Мощный, удобный и практичный аппарат AL 230 обеспечит быстрое нахождение нужного проводника на разных глубинах и под любыми видами грунта. Он применяется в строительно-монтажной сфере обслуживания кабелей, когда необходимо провести идентификацию определенного электрического провода в системах низкого напряжения. С помощью данного устройства можно проводить диагностику, не отключая напряжение в сети.

AL 230 это надежный, предназначенный для долгой эксплуатации прибор. Он имеет небольшой вес: 600 грамм и габариты: 140 x 190 x 70 мм, его датчик весит 500 грамм и также обладает малыми размерами: 100 x 195 x 50 мм. Принцип его эксплуатации заключается в том, чтобы создать подходящий импульсный ток, с помощью которого можно определить местонахождение кабеля. Происходит это следующий образом: генератор присоединяется к проводнику с сетью переменного напряжения в 230 Вольт. К преобразователю поступает ток в течение пяти секунд. Впоследствии этого на области провода появляются импульсы(38 A +/- 6 A), которые можно принять с помощью специальных сортировочных клещей (они также входят в состав базового набора). Но такой принцип не применим к IT-сетям, что следует учесть.

Сигнальные лампы включаются, когда происходит обнаружение нужной полярности на участке кабеля. Для работы с открытыми проводниками можно использовать штырь со встроенной защитой для обеспечения лучшей безопасности. Работать приемник способен тридцать часов без остановки. Приемник имеет также 6 ступеней для двух методов работы: пассивного - представляющий собой чувствительность прибора и активного – с использованием усилителей. С AL 230 оператор сможет достигнуть цели в поставленные сроки. Прибор станет отличным выбором для тех, кто стремится рационально использовать предоставленное время.

Технические характеристики
